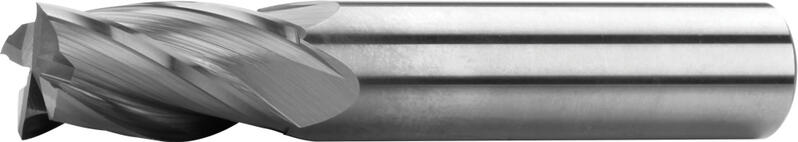

Frezy walcowo-czołowe krótkie, 2 ostrza skierowane do środka, 30°, typ N, gładka stopka

C120602Węgliki spiekane (widia)

Warunki skrwania Cechy produktu

D h 10	d h 6	l₁	l₂	Z	Kod produktu	Cena/szt.	W magazynie
3	3	40	12	4	C120602.030	50 PLN	Tak
4	4	40	12	4	C120602.040	57 PLN	Tak
5	5	50	14	4	C120602.050	60 PLN	Tak
6	6	50	16	4	C120602.060	71 PLN	Tak
8	8	60	20	4	C120602.080	101 PLN	Nie
10	10	70	22	4	C120602.100	138 PLN	Tak
12	12	70	22	4	C120602.120	202 PLN	Nie
16	16	75	25	4	C120602.160	343 PLN	Tak
20	20	100	32	4	C120602.200	536 PLN	Nie

Warunki skrwania

Materiał	Wytrzymałość	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 16	Ø 20
P.1 \| Stale automatowe i konstrukcyjne	≤ 600 N/mm²	1,75xD	0,2xD	130	0.007	0.014	0.019	0.023	0.028	0.037	0.047
P.3 \| Niskostopowe stale narzędziowe	≤ 1100 N/mm²	1,75xD	0,2xD	70	0.007	0.014	0.019	0.023	0.028	0.037	0.047
P.5 \| Wysokostopowe stale narzędziowe	≤ 1100 N/mm²	1,75xD	0,2xD	60	0.007	0.014	0.019	0.023	0.028	0.037	0.047
M.1 \| Stale nierdzewne	≤ 750 N/mm²	1,75xD	0,2xD	65	0.007	0.014	0.019	0.023	0.028	0.037	0.047
M.2 \| Stale nierdzewne	750 - 850 N/mm²	1,75xD	0,2xD	60	0.007	0.014	0.019	0.023	0.028	0.037	0.047
K.1 \| Żeliwo (≤ 240 HB)	≤ 820 N/mm²	1,75xD	0,2xD	100	0.007	0.014	0.019	0.023	0.028	0.037	0.047
K.2 \| Żeliwo (> 240 HB)	> 800 N/mm²	1,75xD	0,2xD	70	0.007	0.014	0.019	0.023	0.028	0.037	0.047
S.1 \| Stopy chromowo - niklowe	≤ 1500 N/mm²	1,75xD	0,2xD	35	0.007	0.014	0.019	0.023	0.028	0.037	0.047
S.2 \| Tytan, stopy tytanu	≤ 1250 N/mm²	1,75xD	0,2xD	50	0.007	0.014	0.019	0.023	0.028	0.037	0.047

Obliczanie warunków cięcia

Cechy produktu

Sposoby mocowania

więcej +

Chwyt walcowy wg. DIN 6535 HA.

Typ N

więcej +

Uniwersalne zastosowanie. Odpowiedni do materiałow o wytrzymałości do 900 MPa.

Możliwe kierunki posówu

Chłodzenie olejem.

Narzędzie wykonano wg norm spółka

Geometria ostrza

więcej +

Kąt lini śrubowej = 30°. Kąt ostrzy czołovych = 12°.

Wykonanie czoła

Materiał.

więcej +

Materiały węglikowe charakteryzują się wysoką wytrzymałością na ściskanie, dużą twardością, a tym samym wysoką odpornością na zużycie, ale także ograniczoną wytrzymałością na zginanie i ciągliwością.
