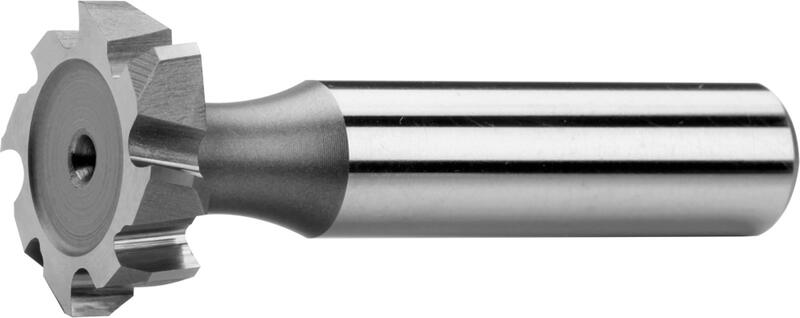

320100 Stal szybkotnąca HSS
Sposoby mocowania
Narzędzie wykonano wg norm ČSN 222185.
Geometria ostrza
Ostrza czołowena obwodzie.
Możliwe kierunki posówu
Materiał HSS

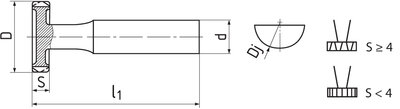

D
h 11
S
e 8
d
h 8
l1 Z Dj Kod produktu Cena/szt. W magazynie Ilość szt.
7,5 1,5 6 48 8 7 320100.070015 104 PLN Tak
7,5 2 6 48 8 7 320100.070020 104 PLN Tak
10,8 1 8 45 8 10 320100.100010 105 PLN Tak
10,8 1,6 8 45 8 10 320100.100016 105 PLN Tak
10,8 2,5 8 45 8 10 320100.100025 105 PLN Tak
10,8 3 8 45 8 10 320100.100030 105 PLN Tak
14 3 8 45 8 13 320100.130030 111 PLN Tak
14 4 10 45 8 13 320100.130040 111 PLN Tak
17,2 1,6 10 50 8 16 320100.160016 131 PLN Tak
17,2 2 10 50 8 16 320100.160020 131 PLN Tak
17,2 3 10 50 8 16 320100.160030 131 PLN Tak
17,2 4 10 50 8 16 320100.160040 131 PLN Tak
17,2 5 12 50 8 16 320100.160050 160 PLN Tak
20,5 4 10 60 8 19 320100.190040 160 PLN Tak
20,5 5 12 50 8 19 320100.190050 160 PLN Tak
23,7 5 12 60 8 22 320100.220050 182 PLN Tak
23,7 6 12 60 8 22 320100.220060 182 PLN Tak
27 2 12 60 10 25 320100.250020 190 PLN Tak
27 3 12 60 10 25 320100.250030 190 PLN Tak
27 6 12 60 10 25 320100.250060 190 PLN Tak
30,2 6 12 60 10 28 320100.280060 197 PLN Tak
30,2 8 16 70 10 28 320100.280080 197 PLN Tak
34,5 6 16 70 10 32 320100.320060 204 PLN Tak
34,5 8 16 70 10 32 320100.320080 204 PLN Tak
41 8 16 70 10 38 320100.380080 218 PLN Tak
48,6 8 16 70 10 45 320100.450080 261 PLN Tak
48,6 10 16 70 10 45 320100.450100 261 PLN Nie

Warunki skrwania


Materiał

Wytrzymałość

Ap

Ae

Vc
fz(mm/z)
Ø 7,5

Ø 10,8

Ø 14

Ø 17,2

Ø 20,5

Ø 23,7

Ø 27

Ø 30,2

Ø 34,5

Ø 41

Ø 48,6
P.1 | Stale automatowe i konstrukcyjne ≤ 600 N/mm² 1xS t1 (DIN 6888) 33 0.008 0.011 0.016 0.028 0.038 0.046 0.049 0.054 0.063 0.069 0.072
P.2 | Stale konstrukcyjne i lite ≤ 850 N/mm² 1xS t1 (DIN 6888) 28 0.008 0.011 0.016 0.028 0.038 0.046 0.049 0.054 0.063 0.069 0.072
P.3 | Niskostopowe stale narzędziowe ≤ 1100 N/mm² 1xS t1 (DIN 6888) 22 0.008 0.011 0.016 0.028 0.038 0.046 0.049 0.054 0.063 0.069 0.072
N.2 | Stopy aluminiowo - krzemowe (Si ≤ 12%) ≤ 600 N/mm² 1xS t1 (DIN 6888) 45 0.01 0.014 0.021 0.036 0.049 0.06 0.064 0.07 0.082 0.09 0.094
S.2 | Tytan, stopy tytanu ≤ 1250 N/mm² 1xS t1 (DIN 6888) 11 0.006 0.008 0.011 0.02 0.027 0.032 0.034 0.038 0.044 0.048 0.05

Obliczanie warunków cięcia

Cechy produktu

Sposoby mocowania

Sposoby mocowania

więcej +
Chwyt walcowy wg. DIN 1835 A.
Geometria ostrza

Geometria ostrza

więcej +
Kąt lini śrubowej = 10°. Kąt ostrzy czołovych = 10°.
Możliwe kierunki posówu

Możliwe kierunki posówu

Narzędzie wykonano wg norm ČSN 222185.

Narzędzie wykonano wg norm ČSN 222185.

Ostrza czołowena obwodzie.

Ostrza czołowena obwodzie.

Materiał HSS

Materiał HSS

więcej +
Stal szybkotnąca o średniej wydajności, odpowiednia do frezów o mniejszych średnicach oraz do frezowania materiałów o stanie utwardzenia do 900 MPa z uwzględnieniem ich wytrzymałości.
