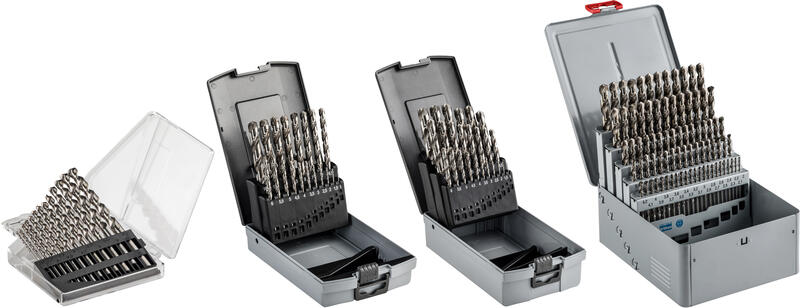

VN10010 SET Stal szybkotnąca HSS DIN 338
Geometria ostrza
Geometria końcówki forma N
Kat wierzchołkowy 118°
Głębokość wiercenia 5xD
Pravotnący
Materiał HSS
Kod produktu Cena/szt. W magazynie Ilość szt.
VN10010.01 SET 147 PLN Tak
VN10010.04 SET 182 PLN Tak
VN10010.04 TIN SET 308 PLN Tak
VN10010.05 SET 399 PLN Tak
VN10010.05 TIN SET 667 PLN Nie
VN10010.06 SET 1 065 PLN Tak

Treść zestawu

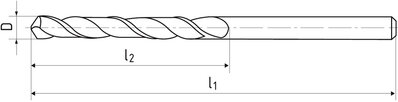

Kod produktu D l1 l2 VN10010.01 SET VN10010.04 SET VN10010.05 SET VN10010.06 SET
VN10010.0100 1 34 12
VN10010.0150 1,5 40 18
VN10010.0200 2 49 24
VN10010.0210 2,1 49 24
VN10010.0220 2,2 53 27
VN10010.0230 2,3 53 27
VN10010.0240 2,4 57 30
VN10010.0250 2,5 57 30
VN10010.0260 2,6 57 30
VN10010.0270 2,7 61 33
VN10010.0280 2,8 61 33
VN10010.0290 2,9 61 33
VN10010.0300 3 61 33
VN10010.0310 3,1 65 36
VN10010.0320 3,2 65 36
VN10010.0330 3,3 65 36
VN10010.0340 3,4 70 39
VN10010.0350 3,5 70 39
VN10010.0360 3,6 70 39
VN10010.0370 3,7 70 39
VN10010.0380 3,8 75 43
VN10010.0390 3,9 75 43
VN10010.0400 4 75 43
VN10010.0410 4,1 75 43
VN10010.0420 4,2 75 43
VN10010.0430 4,3 80 47
VN10010.0440 4,4 80 47
VN10010.0450 4,5 80 47
VN10010.0460 4,6 80 47
VN10010.0470 4,7 80 47
VN10010.0480 4,8 86 52
VN10010.0490 4,9 86 52
VN10010.0500 5 86 52
VN10010.0510 5,1 86 52
VN10010.0520 5,2 86 52
VN10010.0530 5,3 86 52
VN10010.0540 5,4 93 57
VN10010.0550 5,5 93 57
VN10010.0560 5,6 93 57
VN10010.0570 5,7 93 57
VN10010.0580 5,8 93 57
VN10010.0590 5,9 93 57
VN10010.0600 6 93 57
VN10010.0610 6,1 101 63
VN10010.0620 6,2 101 63
VN10010.0630 6,3 101 63
VN10010.0640 6,4 101 63
VN10010.0650 6,5 101 63
VN10010.0660 6,6 101 63
VN10010.0670 6,7 101 63
VN10010.0680 6,8 109 69
VN10010.0690 6,9 109 69
VN10010.0700 7 109 69
VN10010.0710 7,1 109 69
VN10010.0720 7,2 109 69
VN10010.0730 7,3 109 69
VN10010.0740 7,4 109 69
VN10010.0750 7,5 109 69
VN10010.0760 7,6 117 75
VN10010.0770 7,7 117 75
VN10010.0780 7,8 117 75
VN10010.0790 7,9 117 75
VN10010.0800 8 117 75
VN10010.0810 8,1 117 75
VN10010.0820 8,2 117 75
VN10010.0830 8,3 117 75
VN10010.0840 8,4 117 75
VN10010.0850 8,5 117 75
VN10010.0860 8,6 125 81
VN10010.0870 8,7 125 81
VN10010.0880 8,8 125 81
VN10010.0890 8,9 125 81
VN10010.0900 9 125 81
VN10010.0910 9,1 125 81
VN10010.0920 9,2 125 81
VN10010.0930 9,3 125 81
VN10010.0940 9,4 125 81
VN10010.0950 9,5 125 81
VN10010.0960 9,6 133 87
VN10010.0970 9,7 133 87
VN10010.0980 9,8 133 87
VN10010.0990 9,9 133 87
VN10010.1000 10 133 87
VN10010.1050 10,5 133 87
VN10010.1100 11 142 94
VN10010.1150 11,5 142 94
VN10010.1200 12 151 101
VN10010.1250 12,5 151 101
VN10010.1300 13 151 101

Warunki skrwania


Materiał

Wytrzymałość

Vc
fz(mm/r)
Ø1

Ø2

Ø3,15

Ø4

Ø5

Ø6,3

Ø8

Ø10

Ø12,5
P.1 | Stale automatowe i konstrukcyjne ≤ 600 N/mm² 30 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
P.2 | Stale konstrukcyjne i lite ≤ 850 N/mm² 30 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
K.1 | Żeliwo (≤ 240 HB) ≤ 820 N/mm² 30 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
K.2 | Żeliwo (> 240 HB) > 800 N/mm² 25 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
N.2 | Stopy aluminiowo - krzemowe (Si ≤ 12%) ≤ 600 N/mm² 70 0,02 0,08 0,125 0,16 0,16 0,2 0,25 0,315 0,315
N.3 | Stopy aluminiowo - krzemowe (Si > 12%) ≤ 600 N/mm² 36 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
N.4 | Miedź, stopy miedzi, mosiądz, brąz ≤ 800 N/mm² 30 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16

Obliczanie warunków cięcia

Cechy produktu

Geometria ostrza

Geometria ostrza

więcej +
Kat lini śrubowej 25° - 30°.
Kat wierzchołkowy 118°

Kat wierzchołkowy 118°

Pravotnący

Pravotnący

Geometria końcówki forma N

Geometria końcówki forma N

więcej +
Geometria wg DIN 1412 - forma N. Stożkowa powierzchnia przyłożenia.
Głębokość wiercenia 5xD

Głębokość wiercenia 5xD

Materiał HSS

Materiał HSS

więcej +
Stal szybkotnąca o średniej wydajności, odpowiednia do frezów o mniejszych średnicach oraz do frezowania materiałów o stanie utwardzenia do 900 MPa z uwzględnieniem ich wytrzymałości.
