Zestaw - Frezy do kół zębatych o zarysie ewolwentowym, kąt zarysu 20°

Dom
E-SHOP
Zestaw - Frezy do kół zębatych o zarysie ewolwentowym, kąt zarysu 20°

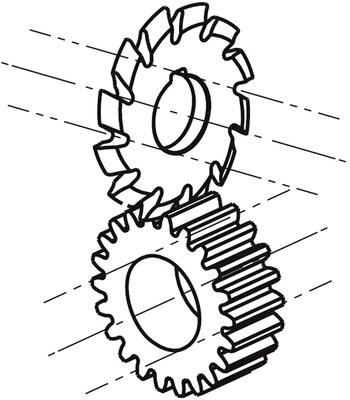

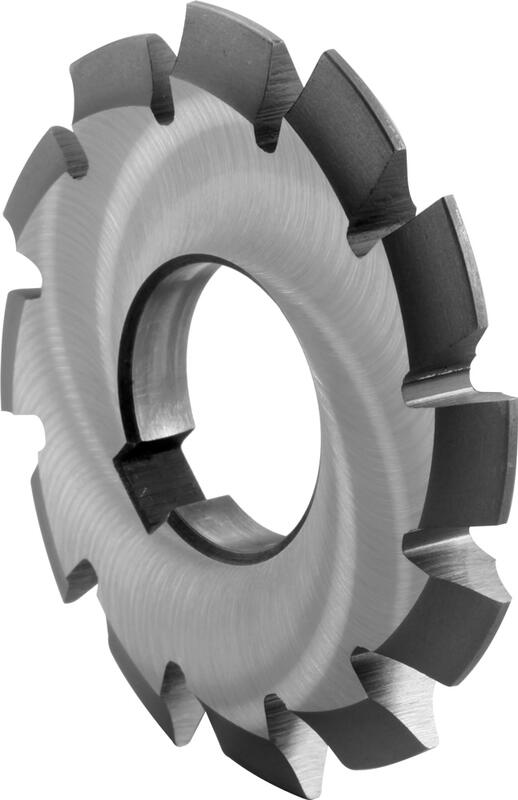

890070 SET Stal szybkotnąca HSS DIN 3972

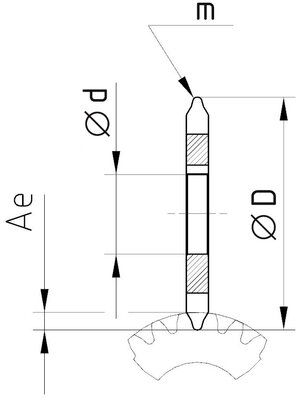

m	D js 16	d H 7	Z	a_e	Kod produktu	Cena/szt.	W magazynie
0,5	40	16	12	1,15	890070.0050 SET	5 708 PLN 4 717 PLN	Nie
0,75	40	16	12	1,73	890070.0075 SET	6 368 PLN 5 263 PLN	Nie
1	50	16	12	2,25	890070.0100 SET	6 192 PLN 5 117 PLN	Tak
1,25	50	16	12	2,81	890070.0125 SET	6 954 PLN 5 747 PLN	Tak
1,5	63	22	12	3,38	890070.0150 SET	6 921 PLN 5 720 PLN	Tak
1,75	63	22	12	3,94	890070.0175 SET	8 197 PLN 6 774 PLN	Tak
2	63	22	12	4,5	890070.0200 SET	7 719 PLN 6 379 PLN	Nie
2,25	63	22	12	5,06	890070.0225 SET	8 850 PLN 7 314 PLN	Tak
2,5	63	22	12	5,63	890070.0250 SET	8 430 PLN 6 967 PLN	Tak
2,75	70	27	12	6,19	890070.0275 SET	10 344 PLN 8 549 PLN	Tak
3	70	27	12	6,75	890070.0300 SET	9 507 PLN 7 857 PLN	Tak
3,25	70	27	12	7,31	890070.0325 SET	11 157 PLN 9 221 PLN	Tak
3,5	80	27	12	7,88	890070.0350 SET	11 119 PLN 9 189 PLN	Tak
3,75	80	27	12	8,44	890070.0375 SET	14 074 PLN 11 631 PLN	Tak
4	80	27	12	9	890070.0400 SET	13 649 PLN 11 280 PLN	Tak
4,25	80	27	12	9,56	890070.0425 SET	18 248 PLN 15 081 PLN	Tak
4,5	90	27	12	10,13	890070.0450 SET	18 261 PLN 15 092 PLN	Tak
4,75	90	27	12	10,69	890070.0475 SET	21 275 PLN 17 583 PLN	Tak
5	90	32	12	11,25	890070.0500 SET	20 516 PLN 16 955 PLN	Tak
5,5	95	32	12	12,38	890070.0550 SET	23 819 PLN 19 685 PLN	Tak
6	100	32	12	13,5	890070.0600 SET	26 084 PLN 21 557 PLN	Tak

Liczba zębów (kół zębatych)

Modul	1	2	3	4	5	6	7	8
Z_OZ	12-13	14-16	17-20	21-25	26-34	35-54	55-134	135-00

Warunki skrwania

Materiał	Wytrzymałość	A_e	V_c	fz(mm/z) Ø 40	Ø 50	Ø 63	Ø 70	Ø 80	Ø 90	Ø 100
Modul 1-5
P.1 \| Stale automatowe i konstrukcyjne	≤ 600 N/mm²	2,1xm	20	0.01	0.013	0.016	0.018	0.021	0.023	0.026
P.2 \| Stale konstrukcyjne i lite	≤ 850 N/mm²	2,1xm	15	0.01	0.013	0.016	0.018	0.021	0.023	0.026
K.1 \| Żeliwo (≤ 240 HB)	≤ 820 N/mm	2,1xm	12	0.011	0.014	0.018	0.02	0.023	0.026	0.029
K.2 \| Żeliwo (> 240 HB)	> 800 N/mm²	2,1xm	10	0.01	0.013	0.016	0.018	0.021	0.023	0.026
Modul 6
P.1 \| Stale automatowe i konstrukcyjne	≤ 600 N/mm²	2,1xm	20	0.026	0.033	0.041	0.046	0.053	0.059	0.066
P.2 \| Stale konstrukcyjne i lite	≤ 850 N/mm²	2,1xm	15	0.022	0.027	0.035	0.038	0.044	0.049	0.055
K.1 \| Żeliwo (≤ 240 HB)	≤ 820 N/mm	2,1xm	12	0.022	0.027	0.035	0.038	0.044	0.049	0.055
K.2 \| Żeliwo (> 240 HB)	> 800 N/mm²	2,1xm	10	0.021	0.026	0.033	0.037	0.042	0.047	0.053

Obliczanie warunków cięcia

Cechy produktu

Sposoby mocowania

więcej +

Otwór montażowy z kanałkiem zabierakowym pod klin.

Geometria ostrza

więcej +

Kąt lini śrubowej = 0°. Kąt ostrzy czołovych = 10°.

Typ N

więcej +

Uniwersalne zastosowanie. Odpowiedni do materiałow o wytrzymałości do 900 MPa.

Materiał HSS

więcej +

Stal szybkotnąca o średniej wydajności, odpowiednia do frezów o mniejszych średnicach oraz do frezowania materiałów o stanie utwardzenia do 900 MPa z uwzględnieniem ich wytrzymałości.
