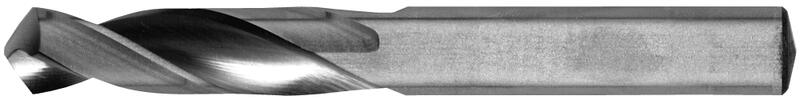

VN30045 Stal szybkotnąca HSS Co5 DIN 1897
Typ V120
Geometria ostrza
Geometria końcówki forma A
Kat wierzchołkowy 130°
Głębokość wiercenia 3xD
Materiał HSS Co5
D l1 l2 Kod produktu Cena/szt. W magazynie Ilość szt.
2 38 12 VN30045.0200 7 PLN 6 PLN Tak
2,1 38 12 VN30045.0210 10 PLN 8 PLN Tak
2,25 40 13 VN30045.0225 10 PLN 8 PLN Nie
2,5 43 14 VN30045.0250 8 PLN 7 PLN Tak
2,6 43 14 VN30045.0260 10 PLN 8 PLN Tak
2,8 46 16 VN30045.0280 12 PLN 10 PLN Tak
2,9 46 16 VN30045.0290 12 PLN 10 PLN Tak
3 46 16 VN30045.0300 10 PLN 8 PLN Tak
3,1 49 18 VN30045.0310 11 PLN 9 PLN Nie
3,2 49 18 VN30045.0320 10 PLN 8 PLN Tak
3,3 49 18 VN30045.0330 11 PLN 9 PLN Tak
3,4 52 20 VN30045.0340 12 PLN 10 PLN Tak
3,5 52 20 VN30045.0350 11 PLN 9 PLN Nie
3,6 52 20 VN30045.0360 11 PLN 9 PLN Tak
3,7 52 20 VN30045.0370 13 PLN 11 PLN Tak
3,8 55 22 VN30045.0380 12 PLN 10 PLN Tak
3,9 55 22 VN30045.0390 15 PLN 12 PLN Tak
4 55 22 VN30045.0400 11 PLN 9 PLN Tak
4,1 55 22 VN30045.0410 12 PLN 10 PLN Tak
4,2 55 22 VN30045.0420 11 PLN 9 PLN Tak
4,3 58 24 VN30045.0430 13 PLN 11 PLN Tak
4,5 58 24 VN30045.0450 12 PLN 10 PLN Tak
4,6 58 24 VN30045.0460 18 PLN 15 PLN Tak
4,7 58 24 VN30045.0470 15 PLN 12 PLN Tak
4,8 62 26 VN30045.0480 15 PLN 12 PLN Tak
4,9 62 26 VN30045.0490 17 PLN 14 PLN Tak
5 62 26 VN30045.0500 13 PLN 11 PLN Tak
5,1 62 26 VN30045.0510 19 PLN 16 PLN Tak
5,2 62 26 VN30045.0520 23 PLN 19 PLN Tak
5,5 66 28 VN30045.0550 17 PLN 14 PLN Tak
5,6 66 28 VN30045.0560 31 PLN 26 PLN Tak
5,7 66 28 VN30045.0570 31 PLN 26 PLN Tak
5,9 66 28 VN30045.0590 33 PLN 27 PLN Tak
6 66 28 VN30045.0600 17 PLN 14 PLN Tak
6,1 70 31 VN30045.0610 31 PLN 26 PLN Tak
6,2 70 31 VN30045.0620 39 PLN 32 PLN Nie
6,5 70 31 VN30045.0650 21 PLN 17 PLN Tak
6,6 70 31 VN30045.0660 41 PLN 34 PLN Nie
6,8 74 34 VN30045.0680 42 PLN 35 PLN Tak
6,9 74 34 VN30045.0690 44 PLN 36 PLN Tak
7 74 34 VN30045.0700 22 PLN 18 PLN Tak
7,1 74 34 VN30045.0710 45 PLN 37 PLN Tak
7,5 74 34 VN30045.0750 31 PLN 26 PLN Tak
7,8 79 37 VN30045.0780 53 PLN 44 PLN Nie
8 79 37 VN30045.0800 23 PLN 19 PLN Tak
8,5 79 37 VN30045.0850 30 PLN 25 PLN Tak
8,6 84 40 VN30045.0860 63 PLN 52 PLN Tak
8,7 84 40 VN30045.0870 74 PLN 61 PLN Tak
8,9 84 40 VN30045.0890 86 PLN 71 PLN Tak
9 84 40 VN30045.0900 30 PLN 25 PLN Nie
9,4 84 40 VN30045.0940 90 PLN 74 PLN Nie
10 89 43 VN30045.1000 39 PLN 32 PLN Tak
10,2 89 43 VN30045.1020 70 PLN 58 PLN Tak
10,5 89 43 VN30045.1050 73 PLN 60 PLN Tak
11 95 47 VN30045.1100 71 PLN 59 PLN Tak
11,2 95 47 VN30045.1120 167 PLN 138 PLN Tak
11,8 95 47 VN30045.1180 168 PLN 139 PLN Tak
12 102 51 VN30045.1200 94 PLN 78 PLN Tak
12,5 102 51 VN30045.1250 104 PLN 86 PLN Tak
13 102 51 VN30045.1300 106 PLN 88 PLN Tak
13,8 107 54 VN30045.1380 306 PLN 253 PLN Nie
14 107 54 VN30045.1400 117 PLN 97 PLN Tak

Warunki skrwania


Materiał

Wytrzymałość

Vc
fz(mm/r)
Ø1

Ø2

Ø3,15

Ø4

Ø5

Ø6,3

Ø8

Ø10

Ø12,5
P.1 | Stale automatowe i konstrukcyjne ≤ 600 N/mm² 40 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.2 | Stale konstrukcyjne i lite ≤ 850 N/mm² 40 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.3 | Niskostopowe stale narzędziowe ≤ 1100 N/mm² 40 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.4 | Stale uszlachetnione ≤ 900 N/mm² 20 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16
P.5 | Wysokostopowe stale narzędziowe ≤ 1100 N/mm² 20 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16
P.6 | Stale narzędziowe i uszlachetnione > 1100 N/mm² 15 0,012 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
M.1 | Stale nierdzewne ≤ 750 N/mm² 18 0,006 0,02 0,032 0,04 0,04 0,05 0,063 0,08 0,08
M.2 | Stale nierdzewne 750 - 850 N/mm² 14 0,012 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
M.3 | Stale nierdzewne > 850 N/mm² 16 0,012 0,032 0,05 0,063 0,063 0,08 0,1 0,125 0,125
K.1 | Żeliwo (≤ 240 HB) ≤ 820 N/mm² 35 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
K.2 | Żeliwo (> 240 HB) > 800 N/mm² 30 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
N.4 | Miedź, stopy miedzi, mosiądz, brąz ≤ 800 N/mm² 35 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16
S.1 | Stopy chromowo - niklowe ≤ 1500 N/mm² 8 0,006 0,02 0,032 0,04 0,04 0,05 0,063 0,08 0,08

Obliczanie warunków cięcia

Cechy produktu

Typ V120

Typ V120

Geometria końcówki forma A

Geometria końcówki forma A

więcej +
Podcięta stożkowa powierzchnia czołowa ze skróconą poprzeczną krawędzią tnącą, DIN 1412 typ A.
Głębokość wiercenia 3xD

Głębokość wiercenia 3xD

Geometria ostrza

Geometria ostrza

więcej +
Kat lini śrubowej 25° - 30°.
Kat wierzchołkowy 130°

Kat wierzchołkowy 130°

Materiał HSS Co5

Materiał HSS Co5

więcej +
Stal szybkotnąca o wysokiej wydajności oraz wytrzymałości odpowiedniej do frezów i frezowania o stanie utwardzenia do 1200 MPa.
