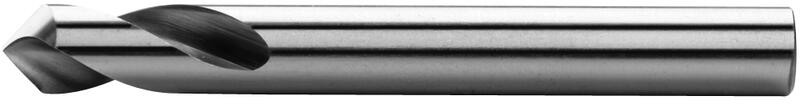

VN50105 Stal szybkotnąca HSS Co5
Typ N
Geometria ostrza
Geometria końcówki forma N
Kat wierzchołkowy 90°
Pravotnący
Materiał HSS Co5
D l1 l2 Kod produktu Cena/szt. W magazynie Ilość szt.
3 46 12 VN50105.0300 28 PLN Tak
4 55 12 VN50105.0400 33 PLN Tak
5 62 14 VN50105.0500 36 PLN Tak
6 66 16 VN50105.0600 40 PLN Tak
8 79 21 VN50105.0800 52 PLN Tak
10 89 25 VN50105.1000 65 PLN Tak
12 102 30 VN50105.1200 88 PLN Tak
14 107 34 VN50105.1400 144 PLN Tak
16 115 38 VN50105.1600 224 PLN Tak
20 131 45 VN50105.2000 355 PLN Tak

Warunki skrwania


Materiał

Wytrzymałość

Vc
fz(mm/r)
Ø1

Ø2

Ø3,15

Ø4

Ø5

Ø6,3

Ø8

Ø10

Ø12,5
P.1 | Stale automatowe i konstrukcyjne ≤ 600 N/mm² 40 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.2 | Stale konstrukcyjne i lite ≤ 850 N/mm² 40 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.3 | Niskostopowe stale narzędziowe ≤ 1100 N/mm² 35 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
P.4 | Stale uszlachetnione ≤ 900 N/mm2 22 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16
M.1 | Stale nierdzewne ≤ 750 N/mm² 12 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16
M.2 | Stale nierdzewne 750 - 850 N/mm² 12 0,014 0,04 0,063 0,08 0,08 0,1 0,125 0,16 0,16
M.3 | Stale nierdzewne > 850 N/mm² 8 0,008 0,025 0,4 0,05 0,05 0,063 0,8 0,1 0,1
K.1 | Żeliwo (≤ 240 HB) ≤ 820 N/mm² 32 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
K.2 | Żeliwo (> 240 HB) > 800 N/mm² 27 0,018 0,063 0,1 0,125 0,125 0,16 0,2 0,25 0,25
S.1 | Stopy chromowo - niklowe ≤ 1500 N/mm² 6 0,006 0,02 0,032 0,04 0,04 0,05 0,063 0,08 0,08

Obliczanie warunków cięcia

Cechy produktu

Typ N

Typ N

więcej +
Uniwersalne zastosowanie. Odpowiedni do materiałow o wytrzymałości do 900 MPa.
Geometria końcówki forma N

Geometria końcówki forma N

więcej +
Geometria wg DIN 1412 - forma N. Stożkowa powierzchnia przyłożenia.
Pravotnący

Pravotnący

Geometria ostrza

Geometria ostrza

więcej +
Kat lini śrubowej 20°.
Kat wierzchołkowy 90°

Kat wierzchołkowy 90°

Materiał HSS Co5

Materiał HSS Co5

więcej +
Stal szybkotnąca o wysokiej wydajności oraz wytrzymałości odpowiedniej do frezów i frezowania o stanie utwardzenia do 1200 MPa.
