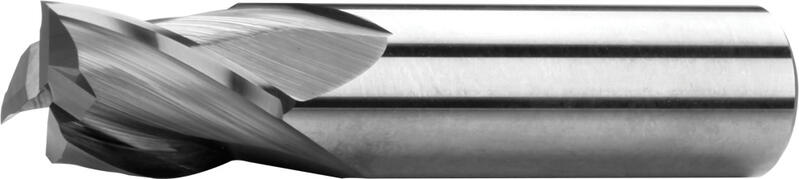

C160402 Węgliki spiekane (widia)
Sposoby mocowania
Narzędzie wykonano wg norm spółka
Typ N
Geometria ostrza
Możliwe kierunki posówu
Wykonanie czoła
Chłodzenie olejem.
Materiał.
D
h 10
d
h 6
l1 l2 Z Kod produktu Cena/szt. W magazynie Ilość szt.
0,5 3 40 1,5 3 C160402.005 47 PLN Tak
0,6 3 40 1,5 3 C160402.006 47 PLN Tak
0,8 3 40 2 3 C160402.008 47 PLN Tak
1 3 40 2 3 C160402.010 47 PLN Tak
1,2 3 40 2 3 C160402.012 47 PLN Tak
1,5 3 40 2 3 C160402.015 47 PLN Tak
1,8 3 40 2 3 C160402.018 47 PLN Tak
2 6 40 4 3 C160402.020 56 PLN Tak
2,5 6 40 5 3 C160402.025 56 PLN Nie
3 6 40 5 3 C160402.030 56 PLN Nie
3,5 6 40 6 3 C160402.035 56 PLN Nie
4 6 40 7 3 C160402.040 56 PLN Tak
4,5 6 40 8 3 C160402.045 56 PLN Nie
5 6 40 8 3 C160402.050 56 PLN Tak
5,5 6 40 8 3 C160402.055 56 PLN Nie
5,8 6 40 8 3 C160402.058 56 PLN Nie
6 6 40 8 3 C160402.060 56 PLN Tak
6,8 8 45 10 3 C160402.068 80 PLN Nie
7 8 45 10 3 C160402.070 80 PLN Tak
7,8 8 45 10 3 C160402.078 81 PLN Nie
8 8 45 11 3 C160402.080 81 PLN Tak
8,7 10 50 11 3 C160402.087 108 PLN Nie
9 10 50 11 3 C160402.090 108 PLN Tak
9,7 10 50 11 3 C160402.097 108 PLN Nie
10 10 50 13 3 C160402.100 108 PLN Tak
12 12 55 15 3 C160402.120 144 PLN Nie

Warunki skrwania


Materiał

Wytrzymałość

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12
P.1 | Stale automatowe i konstrukcyjne ≤ 600 N/mm² 0,5xD 0,1xD 140 0.011 0.021 0.028 0.035 0.042
P.3 | Niskostopowe stale narzędziowe ≤ 1100 N/mm² 0,5xD 0,1xD 85 0.011 0.021 0.028 0.035 0.042
P.5 | Wysokostopowe stale narzędziowe ≤ 1100 N/mm² 0,5xD 0,1xD 65 0.011 0.021 0.028 0.035 0.042
M.1 | Stale nierdzewne ≤ 750 N/mm² 0,5xD 0,1xD 70 0.011 0.021 0.028 0.035 0.042
M.2 | Stale nierdzewne 750 - 850 N/mm² 0,5xD 0,1xD 60 0.011 0.021 0.028 0.035 0.042
K.1 | Żeliwo (≤ 240 HB) ≤ 820 N/mm² 0,5xD 0,1xD 105 0.011 0.021 0.028 0.035 0.042
K.2 | Żeliwo (> 240 HB) > 800 N/mm² 0,5xD 0,1xD 85 0.011 0.021 0.028 0.035 0.042
S.1 | Stopy chromowo - niklowe ≤ 1500 N/mm² 0,5xD 0,1xD 45 0.011 0.021 0.028 0.035 0.042
S.2 | Tytan, stopy tytanu ≤ 1250 N/mm² 0,5xD 0,1xD 55 0.011 0.021 0.028 0.035 0.042

Obliczanie warunków cięcia

Cechy produktu

Sposoby mocowania

Sposoby mocowania

więcej +
Chwyt walcowy wg. DIN 6535 HA.
Typ N

Typ N

więcej +
Uniwersalne zastosowanie. Odpowiedni do materiałow o wytrzymałości do 900 MPa.
Możliwe kierunki posówu

Możliwe kierunki posówu

Chłodzenie olejem.

Chłodzenie olejem.

Narzędzie wykonano wg norm spółka

Narzędzie wykonano wg norm spółka

Geometria ostrza

Geometria ostrza

więcej +
Kąt lini śrubowej = 30°. Kąt ostrzy czołovych = 12°.
Wykonanie czoła

Wykonanie czoła

Materiał.

Materiał.

więcej +
Materiały węglikowe charakteryzują się wysoką wytrzymałością na ściskanie, dużą twardością, a tym samym wysoką odpornością na zużycie, ale także ograniczoną wytrzymałością na zginanie i ciągliwością.
