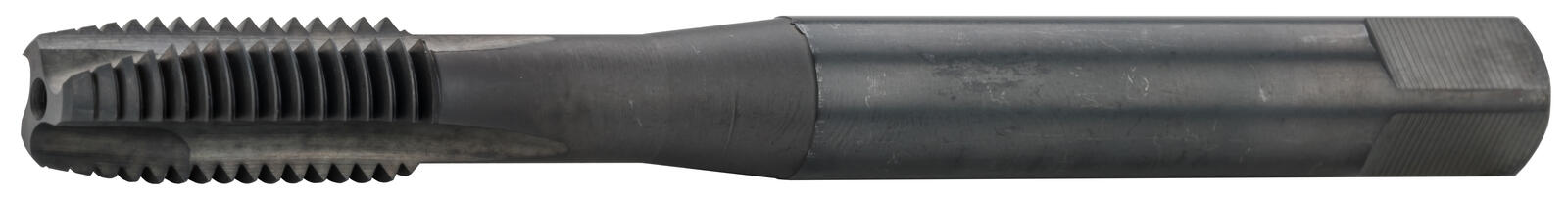

Gwintownki maszynowe do gwintu metrycznego, pasywacja
|
D

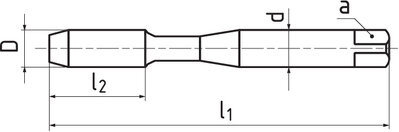

6 H | P | d | l1 | l2 | d1 | Z | a | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | 0,4 | 2,8 | 45 | 8 | 1,6 | 3 | 2,1 | MT11305.020 | 61 PLN 50 PLN | Tak |
|
|
| M2,5 | 0,45 | 2,8 | 50 | 9 | 2,05 | 3 | 2,1 | MT11305.025 | 58 PLN 48 PLN | Tak |
|
|
| M3 | 0,5 | 3,5 | 56 | 11 | 2,5 | 3 | 2,7 | MT11305.030 | 48 PLN 40 PLN | Tak |
|
|
| M4 | 0,7 | 4,5 | 63 | 13 | 3,3 | 3 | 3,4 | MT11305.040 | 50 PLN 41 PLN | Tak |
|
|
| M5 | 0,8 | 6 | 70 | 16 | 4,2 | 3 | 4,9 | MT11305.050 | 52 PLN 43 PLN | Tak |
|
|
| M6 | 1 | 6 | 80 | 19 | 5 | 3 | 4,9 | MT11305.060 | 52 PLN 43 PLN | Tak |
|
|
| M8 | 1,25 | 8 | 90 | 22 | 6,8 | 3 | 6,2 | MT11305.080 | 61 PLN 50 PLN | Tak |
|
|
| M10 | 1,5 | 10 | 100 | 24 | 8,5 | 3 | 8 | MT11305.100 | 73 PLN 60 PLN | Tak |
|
|
| M12 | 1,75 | 9 | 110 | 28 | 10,2 | 3 | 7 | MT11305.120 | 92 PLN 76 PLN | Tak |
|
|
| M14 | 2 | 11 | 110 | 25 | 12 | 3 | 9 | MT11305.140 | 114 PLN 94 PLN | Tak |
|
|
| M16 | 2 | 12 | 110 | 25 | 14 | 3 | 9 | MT11305.160 | 129 PLN 107 PLN | Tak |
|
|
| M18 | 2,5 | 14 | 125 | 30 | 15,5 | 3 | 11 | MT11305.180 | 182 PLN 150 PLN | Tak |
|
|
| M20 | 2,5 | 16 | 140 | 30 | 17,5 | 3 | 12 | MT11305.200 | 192 PLN 159 PLN | Tak |
|
Warunki skrwania
Materiał |
Wytrzymałość |
|---|---|
| P.1 | Stale automatowe i konstrukcyjne | ≤ 600 N/mm² |
| P.2 | Stale konstrukcyjne i lite | ≤ 850 N/mm² |
| P.3 | Niskostopowe stale narzędziowe | ≤ 1100 N/mm² |
| K.1 | Żeliwo (≤ 240 HB) | ≤ 820 N/mm² |
| K.2 | Żeliwo (> 240 HB) | > 800 N/mm² |
| N.1 | Aluminium, stopy aluminiowo - krzemowe (Si ≤ 6%) | ≤ 400 N/mm² |
| N.4 | Miedź, stopy miedzi, mosiądz, brąz | ≤ 800 N/mm² |
Obliczanie warunków cięcia
Cechy produktu
Do rowków prostych z łamaczem, do materiałów o średniej i długiej wiórotwórczości.
Skok gwintu
Gwint metryczny ISO
Pasywacja (wykończenie na czarno) to proces, w którym na powierzchni narzędzia tworzy się warstwa tlenku żelaza. Warstwa ta zwiększa odporność ostrza na ścieranie, zwiększa odporność na korozję i poprawia smarowanie narzędzia. Najbardziej efektywne zastosowanie znajduje w przypadku wierteł i gwintowników.
Kąt gwintu
Standard wątku
Stal szybkotnąca o wysokiej wydajności oraz wytrzymałości odpowiedniej do frezów i frezowania o stanie utwardzenia do 1200 MPa.
