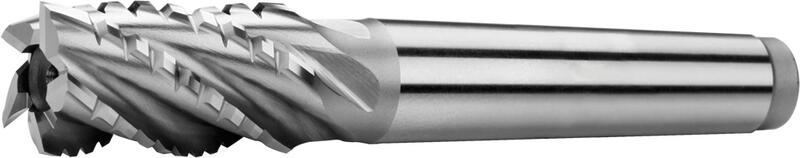

Frezy walcowo-czołowe krótkie, do obróbki stopów tytanu, 35°, typ CB, stożkowa stopka Morse'a
|
D
k 10 | MK | l1 | l2 | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 1 | 92 | 22 | 4 | 442248.100 | 167 PLN | Nie |
|
|
| 12 | 1 | 96 | 26 | 4 | 442248.120 | 171 PLN | Nie |
|
|
| 14 | 2 | 111 | 26 | 4 | 442248.140 | 211 PLN | Nie |
|
|
| 16 | 2 | 117 | 32 | 4 | 442248.160 | 240 PLN | Nie |
|
|
| 18 | 2 | 117 | 32 | 4 | 442248.180 | 285 PLN | Tak |
|
|
| 20 | 2 | 123 | 38 | 4 | 442248.200 | 304 PLN | Nie |
|
|
| 22 | 2 | 123 | 38 | 5 | 442248.220 | 347 PLN | Nie |
|
|
| 25 | 3 | 147 | 45 | 5 | 442248.250 | 421 PLN | Nie |
|
|
| 28 | 3 | 147 | 45 | 5 | 442248.280 | 449 PLN | Nie |
|
|
| 30 | 3 | 147 | 45 | 6 | 442248.300 | 483 PLN | Nie |
|
|
| 32 | 4 | 178 | 53 | 6 | 442248.320 | 544 PLN | Nie |
|
|
| 36 | 4 | 178 | 53 | 6 | 442248.360 | 687 PLN | Tak |
|
|
| 40 | 4 | 188 | 63 | 6 | 442248.400 | 842 PLN | Tak |
|
|
| 45 | 4 | 188 | 63 | 6 | 442248.450 | 1 060 PLN | Nie |
|
|
| 50 | 5 | 233 | 75 | 6 | 442248.500 | 1 287 PLN | Tak |
|
Warunki skrwania
Materiał |
Wytrzymałość |
Ap |
Ae |
Vc |
fz(mm/z) Ø 10 |
Ø 16 |
Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.6 | Stale narzędziowe i uszlachetnione | > 1100 N/mm² | 1,5xD | 0,5xD | 20 | 0.025 | 0.049 | 0.063 | 0.07 | 0.084 | 0.091 | 0.097 |
| S.1 | Stopy chromowo - niklowe | ≤ 1500 N/mm² | 1,5xD | 0,5xD | 12 | 0.035 | 0.07 | 0.09 | 0.1 | 0.12 | 0.13 | 0.138 |
| S.2 | Tytan, stopy tytanu | ≤ 1250 N/mm² | 1,5xD | 0,5xD | 12 | 0.025 | 0.049 | 0.063 | 0.07 | 0.084 | 0.091 | 0.097 |
Obliczanie warunków cięcia
Cechy produktu
Chwyt stożkowy morse`a wg. DIN 228 A.
Przeznaczony do óbrobki (wykończeniowej) materiałow o średniej i wysokiej wytrzymałości (do 1200 MPa). Chropowatość powierzchni Ra 3,2; Specjalnie nawet Ra 1,6.
Możliwe kierunki posówu
Łamacz wióra - uniwersalne zastosowanie do obróki zgrubnej.
Kąt lini śrubowej = 35°.
Kąt ostrzy czołovych = 6°.
Wysokiej jakości stal charakteryzująca się dużą wytrzymałością i doskonałą odpornością termiczną. Odpowiednia w szczególności do frezowania bardzo nieustępliwych materiałów, stali austenitycznych, stali do obróbki plastycznej w wysokich temperaturach itd.
