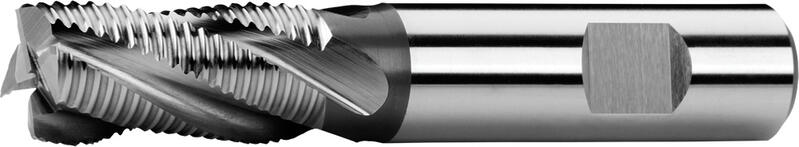

Frezy walcowo-czołowe krótkie, 1 ostrze przez środek, 30°, typ HR, chwyt Weldon
| D k 12 | d h 6 | l1 | l2 | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 13 | 4 | 128518.060 | 96 PLN | Nie | ||
| 7 | 10 | 66 | 16 | 4 | 128518.070 | 108 PLN | Tak | ||
| 8 | 10 | 69 | 19 | 4 | 128518.080 | 106 PLN | Tak | ||
| 9 | 10 | 69 | 19 | 4 | 128518.090 | 123 PLN | Tak | ||
| 10 | 10 | 72 | 22 | 4 | 128518.100 | 121 PLN | Tak | ||
| 11 | 12 | 79 | 22 | 4 | 128518.110 | 142 PLN | Tak | ||
| 12 | 12 | 83 | 26 | 4 | 128518.120 | 142 PLN | Tak | ||
| 13 | 12 | 83 | 26 | 4 | 128518.130 | 171 PLN | Tak | ||
| 14 | 12 | 83 | 26 | 4 | 128518.140 | 168 PLN | Tak | ||
| 15 | 12 | 83 | 26 | 4 | 128518.150 | 202 PLN | Tak | ||
| 16 | 16 | 92 | 32 | 4 | 128518.160 | 203 PLN | Tak | ||
| 17 | 16 | 92 | 32 | 4 | 128518.170 | 249 PLN | Tak | ||
| 18 | 16 | 92 | 32 | 4 | 128518.180 | 243 PLN | Tak | ||
| 20 | 20 | 104 | 38 | 4 | 128518.200 | 302 PLN | Tak | ||
| 22 | 20 | 104 | 38 | 5 | 128518.220 | 365 PLN | Tak | ||
| 24 | 25 | 121 | 45 | 5 | 128518.240 | 501 PLN | Tak | ||
| 25 | 25 | 121 | 45 | 5 | 128518.250 | 462 PLN | Nie | ||
| 26 | 25 | 121 | 45 | 5 | 128518.260 | 571 PLN | Tak | ||
| 28 | 25 | 121 | 45 | 5 | 128518.280 | 566 PLN | Tak | ||
| 30 | 25 | 121 | 45 | 5 | 128518.300 | 661 PLN | Tak | ||
| 32 | 32 | 133 | 53 | 6 | 128518.320 | 743 PLN | Tak |
Warunki skrwania
Materiał | Wytrzymałość | Ap | Ae | Vc | fz(mm/z) Ø 6 | Ø 8 | Ø 10 | Ø 12 | Ø 16 | Ø 18 | Ø 20 | Ø 25 | Ø 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.3 | Niskostopowe stale narzędziowe | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 24 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| P.5 | Wysokostopowe stale narzędziowe | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 24 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| K.2 | Żeliwo (> 240 HB) | > 800 N/mm² | 1,5xD | 0,5xD | 25 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| S.1 | Stopy chromowo - niklowe | ≤ 1500 N/mm² | 1,5xD | 0,5xD | 12 | 0.014 | 0.0175 | 0.0245 | 0.028 | 0.049 | 0.056 | 0.063 | 0.07 | 0.084 |
Obliczanie warunków cięcia
Cechy produktu
Chwyt walcowy ze spłaszczeniem (weldon) wg. DIN 1835 B.
Kąt lini śrubowej = 30°. Kąt ostrzy czołovych = 10°.
Wysokiej jakości stal charakteryzująca się dużą wytrzymałością i doskonałą odpornością termiczną. Odpowiednia w szczególności do frezowania bardzo nieustępliwych materiałów, stali austenitycznych, stali do obróbki plastycznej w wysokich temperaturach itd.
Przeznaczone do obróbki zgrubnej materiałow o średniej i wysokiej wytrzymałosci (do 1200 MPa), chropowatość powierzchni Ra 6,3 i więcej.
