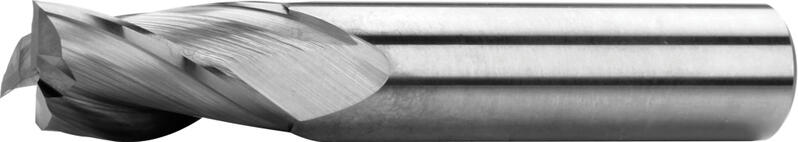

Frezy walcowo-czołowe krótkie, 1 ostrze przez środek, 30°, typ N, gładka stopka
D
h 10 |
d
h 6 | l1 | l2 | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
---|---|---|---|---|---|---|---|---|---|
3 | 3 | 40 | 12 | 3 | C120402.030 | 41 PLN | Tak |
|
|
4 | 4 | 40 | 12 | 3 | C120402.040 | 47 PLN | Tak |
|
|
5 | 5 | 50 | 14 | 3 | C120402.050 | 49 PLN | Tak |
|
|
6 | 6 | 50 | 16 | 3 | C120402.060 | 58 PLN | Tak |
|
|
8 | 8 | 60 | 20 | 3 | C120402.080 | 83 PLN | Tak |
|
|
10 | 10 | 70 | 22 | 3 | C120402.100 | 113 PLN | Tak |
|
|
12 | 12 | 70 | 22 | 3 | C120402.120 | 165 PLN | Tak |
|
|
16 | 16 | 75 | 25 | 3 | C120402.160 | 280 PLN | Tak |
|
|
20 | 20 | 100 | 32 | 3 | C120402.200 | 438 PLN | Tak |
|
Warunki skrwania
Materiał |
Wytrzymałość |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 20 |
---|---|---|---|---|---|---|---|---|---|---|---|
P.1 | Stale automatowe i konstrukcyjne | ≤ 600 N/mm² | 1,5xD | 0,2xD | 130 | 0.007 | 0.014 | 0.019 | 0.023 | 0.028 | 0.037 | 0.047 |
P.3 | Niskostopowe stale narzędziowe | ≤ 1100 N/mm² | 1,5xD | 0,2xD | 70 | 0.007 | 0.014 | 0.019 | 0.023 | 0.028 | 0.037 | 0.047 |
P.5 | Wysokostopowe stale narzędziowe | ≤ 1100 N/mm² | 1,5xD | 0,2xD | 60 | 0.007 | 0.014 | 0.019 | 0.023 | 0.028 | 0.037 | 0.047 |
M.1 | Stale nierdzewne | ≤ 750 N/mm² | 1,5xD | 0,2xD | 65 | 0.007 | 0.014 | 0.019 | 0.023 | 0.028 | 0.037 | 0.047 |
M.2 | Stale nierdzewne | 750 - 850 N/mm² | 1,5xD | 0,2xD | 60 | 0.007 | 0.014 | 0.019 | 0.023 | 0.028 | 0.037 | 0.047 |
K.1 | Żeliwo (≤ 240 HB) | ≤ 820 N/mm² | 1,5xD | 0,2xD | 100 | 0.007 | 0.014 | 0.019 | 0.023 | 0.028 | 0.037 | 0.047 |
K.2 | Żeliwo (> 240 HB) | > 800 N/mm² | 1,5xD | 0,2xD | 70 | 0.007 | 0.014 | 0.019 | 0.023 | 0.028 | 0.037 | 0.047 |
S.1 | Stopy chromowo - niklowe | ≤ 1500 N/mm² | 1,5xD | 0,2xD | 35 | 0.007 | 0.014 | 0.019 | 0.023 | 0.028 | 0.037 | 0.047 |
S.2 | Tytan, stopy tytanu | ≤ 1250 N/mm² | 1,5xD | 0,2xD | 50 | 0.007 | 0.014 | 0.019 | 0.023 | 0.028 | 0.037 | 0.047 |
Obliczanie warunków cięcia
Cechy produktu
Chwyt walcowy wg. DIN 6535 HA.
Uniwersalne zastosowanie. Odpowiedni do materiałow o wytrzymałości do 900 MPa.
![Możliwe kierunki posówu](/r/2/62312/products/ikony-35/posun-typ3.png)
Możliwe kierunki posówu
![Chłodzenie olejem.](/r/2/62327/products/ikony-35/chlazeni_olej.png)
Chłodzenie olejem.
![Narzędzie wykonano wg norm spółka](/r/2/62330/products/ikony-35/norma-zps-fn.png)
Narzędzie wykonano wg norm spółka
Kąt lini śrubowej = 30°.
Kąt ostrzy czołovych = 12°.
![Wykonanie czoła](/r/2/62336/products/ikony-35/uhel_cela-90.png)
Wykonanie czoła
Materiały węglikowe charakteryzują się wysoką wytrzymałością na ściskanie, dużą twardością, a tym samym wysoką odpornością na zużycie, ale także ograniczoną wytrzymałością na zginanie i ciągliwością.
