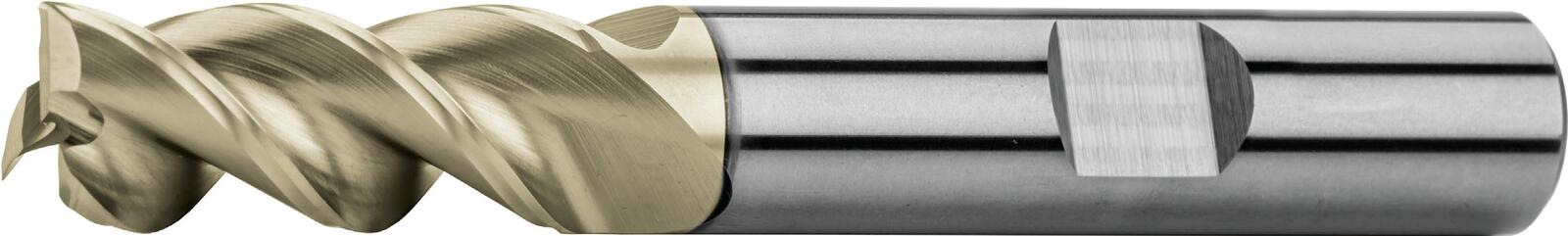

Frezy walcowo-czołowe długie z promieniem naroża, 1 ostrze przez środek, 44°-46°, typ W, chwyt Weldon, powłoka ZrN
| D e 8 | d h 5 | l1 | l2 | R | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 15 | 0,2 | 3 | S111412R.060 ZRN | 122 PLN | Nie | ||
| 8 | 8 | 63 | 21 | 0,2 | 3 | S111412R.080 ZRN | 162 PLN | Nie | ||
| 10 | 10 | 72 | 24 | 0,3 | 3 | S111412R.100 ZRN | 235 PLN | Nie | ||
| 12 | 12 | 83 | 28 | 0,4 | 3 | S111412R.120 ZRN | 323 PLN | Tak | ||
| 14 | 14 | 83 | 30 | 0,4 | 3 | S111412R.140 ZRN | 390 PLN | Tak | ||
| 16 | 16 | 92 | 35 | 0,5 | 3 | S111412R.160 ZRN | 520 PLN | Nie | ||
| 18 | 18 | 92 | 38 | 0,5 | 3 | S111412R.180 ZRN | 632 PLN | Tak | ||
| 20 | 20 | 104 | 42 | 0,6 | 3 | S111412R.200 ZRN | 816 PLN | Nie | ||
| 25 | 25 | 120 | 50 | 0,6 | 3 | S111412R.250 ZRN | 1 411 PLN | Nie |
Warunki skrwania
Materiał | Wytrzymałość | Ap | Ae | Vc | fz(mm/z) Ø 6 | Ø 8 | Ø 10 | Ø 12 | Ø 16 | Ø 20 | Ø 25 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| N.1 | Aluminium, stopy aluminiowo - krzemowe (Si ≤ 6%) | ≤ 400 N/mm² | 2xD | 0,4xD | 200 | 0.036 | 0.048 | 0.06 | 0.075 | 0.096 | 0.12 | 0.15 |
| N.2 | Stopy aluminiowo - krzemowe (Si ≤ 12%) | ≤ 600 N/mm² | 2xD | 0,4xD | 200 | 0.036 | 0.048 | 0.06 | 0.075 | 0.096 | 0.12 | 0.15 |
| N.4 | Miedź, stopy miedzi, mosiądz, brąz | ≤ 800 N/mm² | 2xD | 0,4xD | 500 | 0.036 | 0.048 | 0.06 | 0.075 | 0.096 | 0.12 | 0.15 |
Obliczanie warunków cięcia
Cechy produktu
Chwyt walcowy ze spłaszczeniem (weldon) wg. DIN 6535 HB.
Do obróki metali miękich takich aluminium i metale nieżelazne.
Możliwe kierunki posówu
Chłodzenie olejem.
Powłoka o wysokiej odporności na korozję i wysokiej odporności na przyleganie metali nieżelaznych. Obróbka stopów Al z niższą zawartością Si lub obróbka tworzyw sztucznych i miedzi.
Narzędzie wykonano wg norm spółka
Kąt lini śrubowej = 44-46°. Kąt ostrzy czołovych = 15°.
Wykonanie czoła
Materiały węglikowe charakteryzują się wysoką wytrzymałością na ściskanie, dużą twardością, a tym samym wysoką odpornością na zużycie, ale także ograniczoną wytrzymałością na zginanie i ciągliwością.
