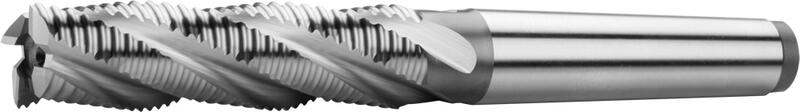

Frezy walcowo-czołowe długie, 30°, typ NR, stożkowa stopka Morse'a
| D k 12 | MK | l1 | l2 | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|---|
| 16 | 2 | 148 | 63 | 4 | 425248.160 | 390 PLN322 PLN | Tak | ||
| 18 | 2 | 148 | 63 | 4 | 425248.180 | 613 PLN507 PLN | Tak | ||
| 20 | 2 | 160 | 75 | 4 | 425248.200 | 636 PLN526 PLN | Tak | ||
| 22 | 2 | 160 | 75 | 5 | 425248.220 | 711 PLN588 PLN | Tak | ||
| 24 | 3 | 192 | 90 | 5 | 425248.240 | 997 PLN824 PLN | Tak | ||
| 25 | 3 | 192 | 90 | 5 | 425248.250 | 864 PLN714 PLN | Tak | ||
| 26 | 3 | 192 | 90 | 5 | 425248.260 | 1 168 PLN965 PLN | Tak | ||
| 28 | 3 | 192 | 90 | 5 | 425248.280 | 1 151 PLN951 PLN | Tak | ||
| 30 | 3 | 192 | 90 | 5 | 425248.300 | 1 250 PLN1 033 PLN | Tak | ||
| 32 | 4 | 254 | 106 | 6 | 425248.320 | 1 523 PLN1 259 PLN | Tak | ||
| 35 | 4 | 254 | 106 | 6 | 425248.350 | 1 595 PLN1 318 PLN | Tak | ||
| 36 | 4 | 254 | 106 | 6 | 425248.360 | 1 601 PLN1 323 PLN | Tak | ||
| 40 | 4 | 273 | 125 | 6 | 425248.400 | 1 851 PLN1 530 PLN | Tak | ||
| 45 | 4 | 273 | 125 | 6 | 425248.450 | 2 546 PLN2 104 PLN | Tak | ||
| 50 | 5 | 336 | 150 | 8 | 425248.500 | 3 093 PLN2 556 PLN | Tak | ||
| 63 | 5 | 366 | 180 | 8 | 425248.630 | 4 666 PLN3 856 PLN | Tak |
Warunki skrwania
Materiał | Wytrzymałość | Ap | Ae | Vc | fz(mm/z) Ø 16 | Ø 20 | Ø 25 | Ø 32 | Ø 40 | Ø 50 | Ø 63 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Stale automatowe i konstrukcyjne | ≤ 600 N/mm² | 1,5xD | 0,5xD | 45 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
| P.2 | Stale konstrukcyjne i lite | ≤ 850 N/mm² | 1,5xD | 0,5xD | 39 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
| P.4 | Stale uszlachetnione | ≤ 900 N/mm² | 1,5xD | 0,5xD | 30 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
| M.2 | Stale nierdzewne | 750 - 850 N/mm² | 1,5xD | 0,5xD | 15 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
| K.1 | Żeliwo (< 240 HB) | ≤ 820 N/mm² | 1,5xD | 0,5xD | 35 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
| N.4 | Miedź, stopy miedzi, mosiądz, brąz | ≤ 800 N/mm² | 1,5xD | 0,5xD | 80-120 | 0.07 | 0.09 | 0.1 | 0.121 | 0.133 | 0.141 | 0.152 |
Obliczanie warunków cięcia
Cechy produktu
Chwyt stożkowy morse`a wg. DIN 228 A.
Przeznaczone do obróbki zgrubenej materiałów o niskiej i średniej wytrzymałość (do 700 MPa), chropowatość powierzchni Ra 12,5 i więcej.
Możliwe kierunki posówu
Chwyt stożkowy morse`a wg. DIN 2207.
Kąt lini śrubowej = 30°. Kąt ostrzy czołovych = 12°.
Wysokiej jakości stal charakteryzująca się dużą wytrzymałością i doskonałą odpornością termiczną. Odpowiednia w szczególności do frezowania bardzo nieustępliwych materiałów, stali austenitycznych, stali do obróbki plastycznej w wysokich temperaturach itd.
