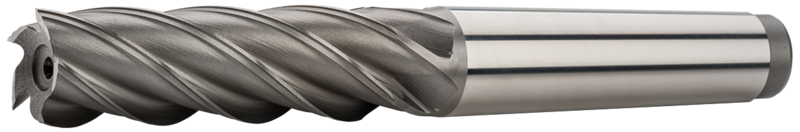

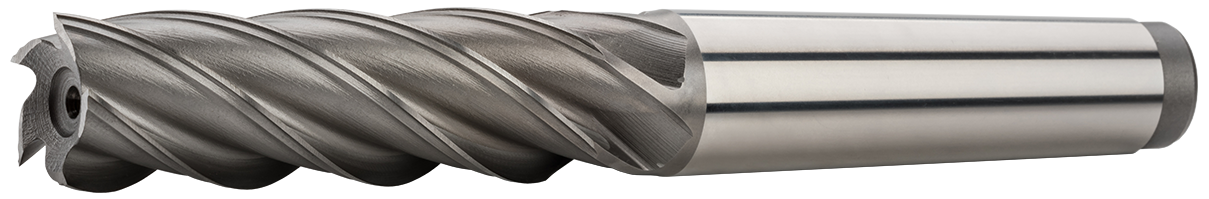

Frezy walcowo-czołowe długie, średniozębne, 35°, typ N, stożkowa stopka Morse'a
|

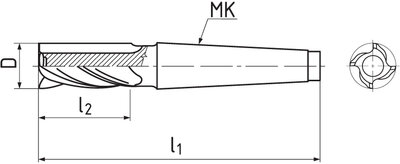

D
js 14 | MK | l1 | l2 | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|---|
| 22 | 2 | 160 | 75 | 5 | 421940.220 | 218 PLN | Tak |
|
|
| 50 | 5 | 308 | 150 | 6 | 421940.500 | 777 PLN | Tak |
|
|
| 63 | 5 | 338 | 180 | 8 | 421940.630 | 1 404 PLN | Tak |
|
421940.250, 421940.320 a 421940.500110 ≠ DIN 845
Warunki skrwania
Materiał |
Wytrzymałość |
Ap |
Ae |
Vc |
fz(mm/z) Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
Ø 63 |
|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Stale automatowe i konstrukcyjne | ≤ 600 N/mm² | 1xD | 0,1xD | 30 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.2 | Stale konstrukcyjne i lite | ≤ 850 N/mm² | 1xD | 0,1xD | 26 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.4 | Stale uszlachetnione | ≤ 900 N/mm² | 1xD | 0,1xD | 20 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| K.1 | Żeliwo (≤ 240 HB) | ≤ 820 N/mm² | 1xD | 0,1xD | 25 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
Obliczanie warunków cięcia
Cechy produktu
Chwyt stożkowy morse`a wg. DIN 228 A.
Kąt lini śrubowej = 35°.
Kąt ostrzy czołovych = 12°.
Stal szybkotnąca o średniej wydajności, odpowiednia do frezów o mniejszych średnicach oraz do frezowania materiałów o stanie utwardzenia do 900 MPa z uwzględnieniem ich wytrzymałości.
Uniwersalne zastosowanie. Odpowiedni do materiałow o wytrzymałości do 900 MPa.
