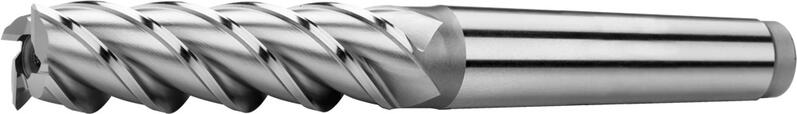

Frezy walcowo-czołowe długie, grubozębne, 45°, typ W, stożkowa stopka Morse'a
| D k 10 | MK | l1 | l2 | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|---|
| 25 | 3 | 192 | 90 | 4 | 411245.250 | 563 PLN465 PLN | Tak | ||
| 26 | 3 | 192 | 90 | 4 | 411245.260 | 817 PLN675 PLN | Tak | ||
| 28 | 3 | 192 | 90 | 3 | 411245.280 | 828 PLN684 PLN | Tak | ||
| 32 | 4 | 231 | 106 | 4 | 411245.320 | 876 PLN724 PLN | Tak | ||
| 40 | 4 | 250 | 125 | 4 | 411245.400 | 1 188 PLN982 PLN | Tak | ||
| 50 | 5 | 308 | 150 | 5 | 411245.500 | 2 179 PLN1 801 PLN | Tak | ||
| 63 | 5 | 338 | 180 | 6 | 411245.630 | 3 626 PLN2 997 PLN | Tak |
Warunki skrwania
Materiał | Wytrzymałość | Ap | Ae | Vc | fz(mm/z) Ø 25 | Ø 32 | Ø 40 | Ø 50 | Ø 63 |
|---|---|---|---|---|---|---|---|---|---|
| P.1 | Stale automatowe i konstrukcyjne | ≤ 600 N/mm² | 1xD | 0,1xD | 30 | 0.071 | 0.08 | 0.11 | 0.12 | 0.13 |
| P.2 | Stale konstrukcyjne i lite | ≤ 850 N/mm² | 1xD | 0,1xD | 26 | 0.071 | 0.08 | 0.11 | 0.12 | 0.13 |
| P.4 | Stale uszlachetnione | ≤ 900 N/mm² | 1xD | 0,1xD | 24 | 0.071 | 0.08 | 0.11 | 0.12 | 0.13 |
| K.1 | Żeliwo (< 240 HB) | ≤ 820 N/mm² | 1xD | 0,1xD | 25 | 0.071 | 0.08 | 0.11 | 0.12 | 0.13 |
| N.2 | Stopy aluminiowo - krzemowe (Si ≤ 12%) | ≤ 600 N/mm² | 1xD | 0,1xD | 140-240 | 0.05 | 0.056 | 0.077 | 0.08 | 0.091 |
| N.4 | Miedź, stopy miedzi, mosiądz, brąz | ≤ 800 N/mm² | 1xD | 0,1xD | 50-90 | 0.071 | 0.08 | 0.11 | 0.12 | 0.13 |
Obliczanie warunków cięcia
Cechy produktu
Chwyt stożkowy morse`a wg. DIN 228 A.
Kąt lini śrubowej = 45°. Kąt ostrzy czołovych = 22°.
Stal szybkotnąca o wysokiej wydajności oraz wytrzymałości odpowiedniej do frezów i frezowania o stanie utwardzenia do 1200 MPa.
Do obróki metali miękich takich aluminium i metale nieżelazne.
