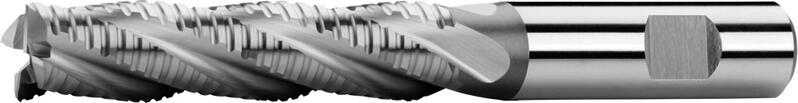

Frezy walcowo-czołowe długie, 1 ostrze przez środek, 30°, typ NR-F, chwyt Weldon
| D k 12 | d h 6 | l1 | l2 | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 68 | 24 | 4 | 125518P.060 | 117 PLN | Tak | ||
| 8 | 10 | 88 | 38 | 4 | 125518P.080 | 139 PLN | Tak | ||
| 9 | 10 | 88 | 38 | 4 | 125518P.090 | 149 PLN | Tak | ||
| 10 | 10 | 95 | 45 | 4 | 125518P.100 | 147 PLN | Tak | ||
| 12 | 12 | 110 | 53 | 4 | 125518P.120 | 172 PLN | Tak | ||
| 14 | 12 | 110 | 53 | 4 | 125518P.140 | 213 PLN | Tak | ||
| 16 | 16 | 123 | 63 | 4 | 125518P.160 | 248 PLN | Tak | ||
| 18 | 16 | 123 | 63 | 4 | 125518P.180 | 311 PLN | Tak | ||
| 20 | 20 | 141 | 75 | 4 | 125518P.200 | 367 PLN | Tak | ||
| 22 | 20 | 141 | 75 | 4 | 125518P.220 | 437 PLN | Tak | ||
| 24 | 25 | 166 | 90 | 5 | 125518P.240 | 566 PLN | Tak | ||
| 25 | 25 | 166 | 90 | 5 | 125518P.250 | 559 PLN | Tak | ||
| 26 | 25 | 166 | 90 | 5 | 125518P.260 | 711 PLN | Tak | ||
| 28 | 25 | 166 | 90 | 5 | 125518P.280 | 704 PLN | Tak | ||
| 30 | 25 | 166 | 90 | 5 | 125518P.300 | 821 PLN | Tak | ||
| 32 | 32 | 186 | 106 | 6 | 125518P.320 | 924 PLN | Tak |
Warunki skrwania
Materiał | Wytrzymałość | Ap | Ae | Vc | fz(mm/z) Ø 6 | Ø 8 | Ø 10 | Ø 12 | Ø 16 | Ø 18 | Ø 20 | Ø 25 | Ø 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Stale automatowe i konstrukcyjne | ≤ 600 N/mm² | 1,5xD | 0,5xD | 45 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| P.2 | Stale konstrukcyjne i lite | ≤ 850 N/mm² | 1,5xD | 0,5xD | 39 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| P.4 | Stale uszlachetnione | ≤ 900 N/mm² | 1,5xD | 0,5xD | 30 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| P.5 | Wysokostopowe stale narzędziowe | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 24 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| M.2 | Stale nierdzewne | 750 - 850 N/mm² | 1,5xD | 0,5xD | 15 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
| K.1 | Żeliwo (≤ 240 HB) | ≤ 820 N/mm² | 1,5xD | 0,5xD | 35 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.12 |
Obliczanie warunków cięcia
Cechy produktu
Chwyt walcowy ze spłaszczeniem (weldon) wg. DIN 1835 B.
Kąt lini śrubowej = 30°. Kąt ostrzy czołovych = 12°.
Wysokiej jakości stal charakteryzująca się dużą wytrzymałością i doskonałą odpornością termiczną. Odpowiednia w szczególności do frezowania bardzo nieustępliwych materiałów, stali austenitycznych, stali do obróbki plastycznej w wysokich temperaturach itd.
Przeznaczone do obróbki materiałów o średnej i wysokiej wytrzymałości (do 700 MPa), chropowatość powierzchni Ra 3,2 i więcej w wielu przypadkach może być zastosowany jednocześnie jako narzędzie do obróki zgrubenej i wykańczającej.
