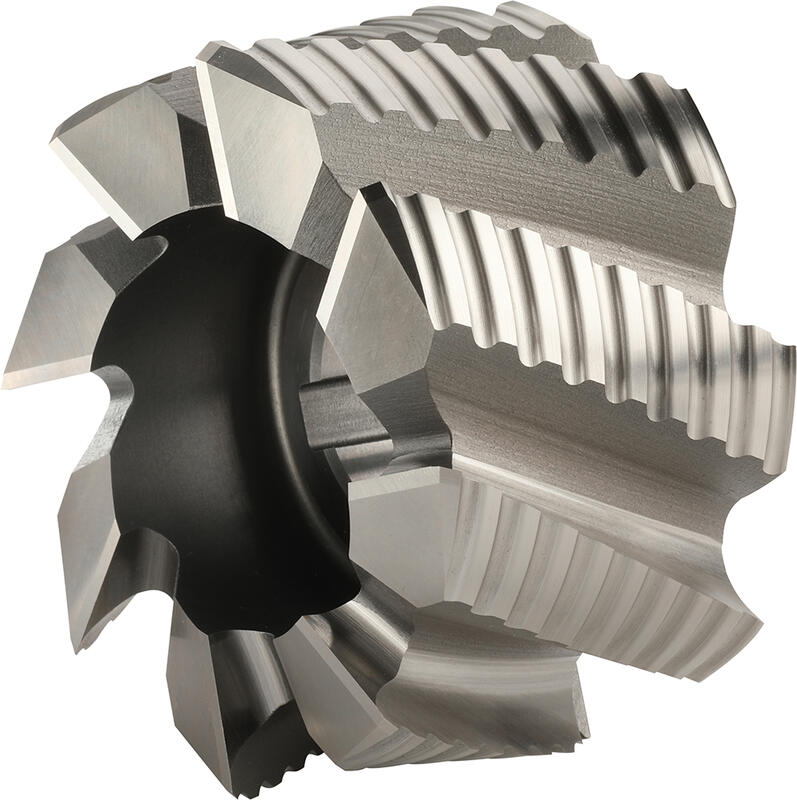

Frezy walcowo-czołowe, średniozębne, typ NR-F
|
D
js 16 | d | l1 | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|
| 40 | 16 | 32 | 6 | 624278PV.040 | 541 PLN | Tak |
|
|
| 50 | 22 | 36 | 6 | 624278PV.050 | 671 PLN | Tak |
|
|
| 63 | 27 | 40 | 8 | 624278PV.063 | 892 PLN | Tak |
|
|
| 80 | 27 | 45 | 8 | 624278PV.080 | 1 306 PLN | Tak |
|
|
| 100 | 32 | 50 | 10 | 624278PV.100 | 1 939 PLN | Tak |
|
|
| 125 | 40 | 56 | 12 | 624278PV.125 | 2 773 PLN | Tak |
|
|
| 160 | 50 | 63 | 14 | 624278PV.160 | 4 309 PLN | Nie |
|
Warunki skrwania
Materiał |
Wytrzymałość |
Ap |
Ae |
Vc |
fz(mm/z) Ø 40 |
Ø 50 |
Ø63 |
Ø 80 |
Ø 100 |
Ø125 |
Ø 160 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Stale automatowe i konstrukcyjne | ≤ 600 N/mm² | 0,8xl1 | 0,75xD | 45 | 0.096 | 0.102 | 0.12 | 0.132 | 0.138 | 0.14 | 0.144 |
| P.2 | Stale konstrukcyjne i lite | ≤ 850 N/mm² | 0,8xl1 | 0,75xD | 39 | 0.096 | 0.102 | 0.12 | 0.132 | 0.138 | 0.14 | 0.144 |
| P.4 | Stale uszlachetnione | ≤ 900 N/mm² | 0,8xl1 | 0,75xD | 30 | 0.096 | 0.102 | 0.12 | 0.132 | 0.138 | 0.14 | 0.144 |
| M.2 | Stale nierdzewne | 750 - 850 N/mm² | 0,8xl1 | 0,75xD | 15 | 0.096 | 0.102 | 0.12 | 0.132 | 0.138 | 0.14 | 0.144 |
| K.2 | Żeliwo (> 240 HB) | > 800 N/mm² | 0,8xl1 | 0,75xD | 25 | 0.096 | 0.102 | 0.12 | 0.132 | 0.138 | 0.14 | 0.144 |
Obliczanie warunków cięcia
Cechy produktu
Otwór montażowy z kanałkiem zabierakowym pod klin i kanałkiem poprzecznym.
Kąt lini śrubowej = 30°.
Kąt ostrzy czołovych = 12°.
Wysokiej jakości stal charakteryzująca się dużą wytrzymałością i doskonałą odpornością termiczną. Odpowiednia w szczególności do frezowania bardzo nieustępliwych materiałów, stali austenitycznych, stali do obróbki plastycznej w wysokich temperaturach itd.
Przeznaczone do obróbki materiałów o średnej i wysokiej wytrzymałości (do 700 MPa), chropowatość powierzchni Ra 3,2 i więcej w wielu przypadkach może być zastosowany jednocześnie jako narzędzie do obróki zgrubenej i wykańczającej.
