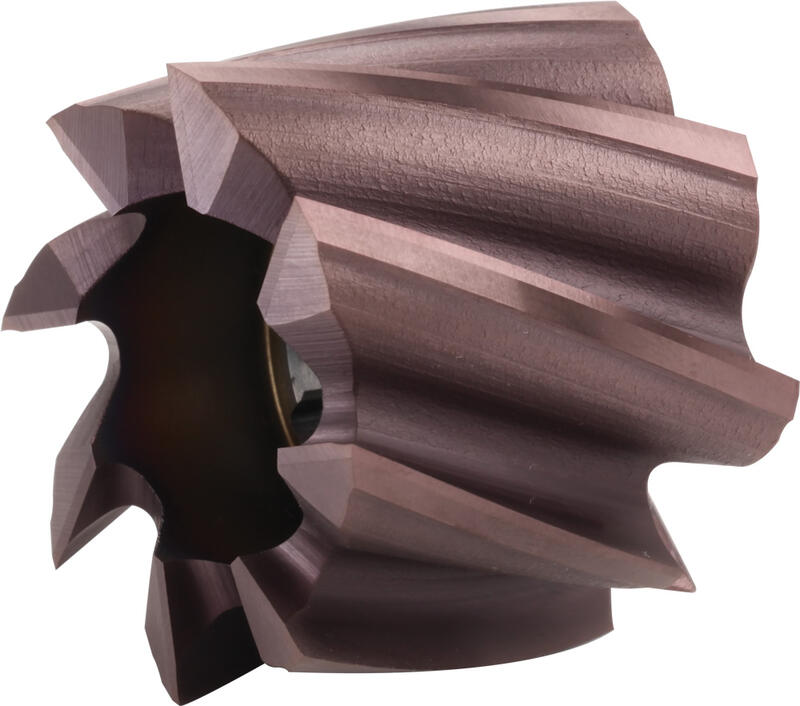

620275 TiAlN Stal szybkotnąca HSS Co5 DIN 1880
Sposoby mocowania
Typ N
Geometria ostrza
Możliwe kierunki posówu
Materiał HSS Co5
Powłoka TiAlN.
D
js 16
d
H 7
l1 Z Kod produktu Cena/szt. W magazynie Ilość szt.
40 16 32 6 620275.040 TiAlN 517 PLN Nie
50 22 36 8 620275.050 TiAlN 640 PLN Nie
63 27 40 8 620275.063 TiAlN 852 PLN Tak
80 27 45 10 620275.080 TiAlN 1 211 PLN Tak
100 32 50 10 620275.100 TiAlN 1 881 PLN Tak
125 40 56 14 620275.125 TiAlN 2 537 PLN Nie

Warunki skrwania


Materiał

Wytrzymałość

Ae

Ap

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 63

Ø 80

Ø 100

Ø 125
P.1 | Stale automatowe i konstrukcyjne ≤ 600 N/mm² 0,8xl1 0,75xD 56.25 0.08 0.085 0.1 0.105 0.11 0.115
P.2 | Stale konstrukcyjne i lite ≤ 850 N/mm² 0,8xl1 0,75xD 48.75 0.08 0.085 0.1 0.105 0.11 0.115
P.3 | Niskostopowe stale narzędziowe ≤ 1100 N/mm² 0,8xl1 0,75xD 27 0.08 0.085 0.1 0.105 0.11 0.115
P.4 | Stale uszlachetnione ≤ 900 N/mm² 0,8xl1 0,75xD 37.5 0.08 0.085 0.1 0.105 0.11 0.115
P.5 | Wysokostopowe stale narzędziowe ≤ 1100 N/mm² 0,8xl1 0,75xD 27 0.08 0.085 0.1 0.105 0.11 0.115
M.2 | Stale nierdzewne 750 - 850 N/mm² 0,8xl1 0,75xD 15 0.08 0.085 0.1 0.105 0.11 0.115
K.2 | Żeliwo (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 33 0.08 0.085 0.1 0.105 0.11 0.115

Obliczanie warunków cięcia

Cechy produktu

Sposoby mocowania

Sposoby mocowania

więcej +
Otwór montażowy z kanałkiem zabierakowym pod klin i kanałkiem poprzecznym.
Geometria ostrza

Geometria ostrza

więcej +
Kąt lini śrubowej = 30°. Kąt ostrzy czołovych = 12°.
Materiał HSS Co5

Materiał HSS Co5

więcej +
Stal szybkotnąca o wysokiej wydajności oraz wytrzymałości odpowiedniej do frezów i frezowania o stanie utwardzenia do 1200 MPa.
Typ N

Typ N

więcej +
Uniwersalne zastosowanie. Odpowiedni do materiałow o wytrzymałości do 900 MPa.
Możliwe kierunki posówu

Możliwe kierunki posówu

Powłoka TiAlN.

Powłoka TiAlN.

więcej +
Jej zaletą jest duża twardość w wysokich temperaturach, dobra odporność na utlenianie i niskie przewodnictwo temperatury. Uniwersalne zastosowanie, z naciskiem na frezowanie przy dużej prędkości bez chłodzenia. Nadaje się do frezowania twardych materiałów.
