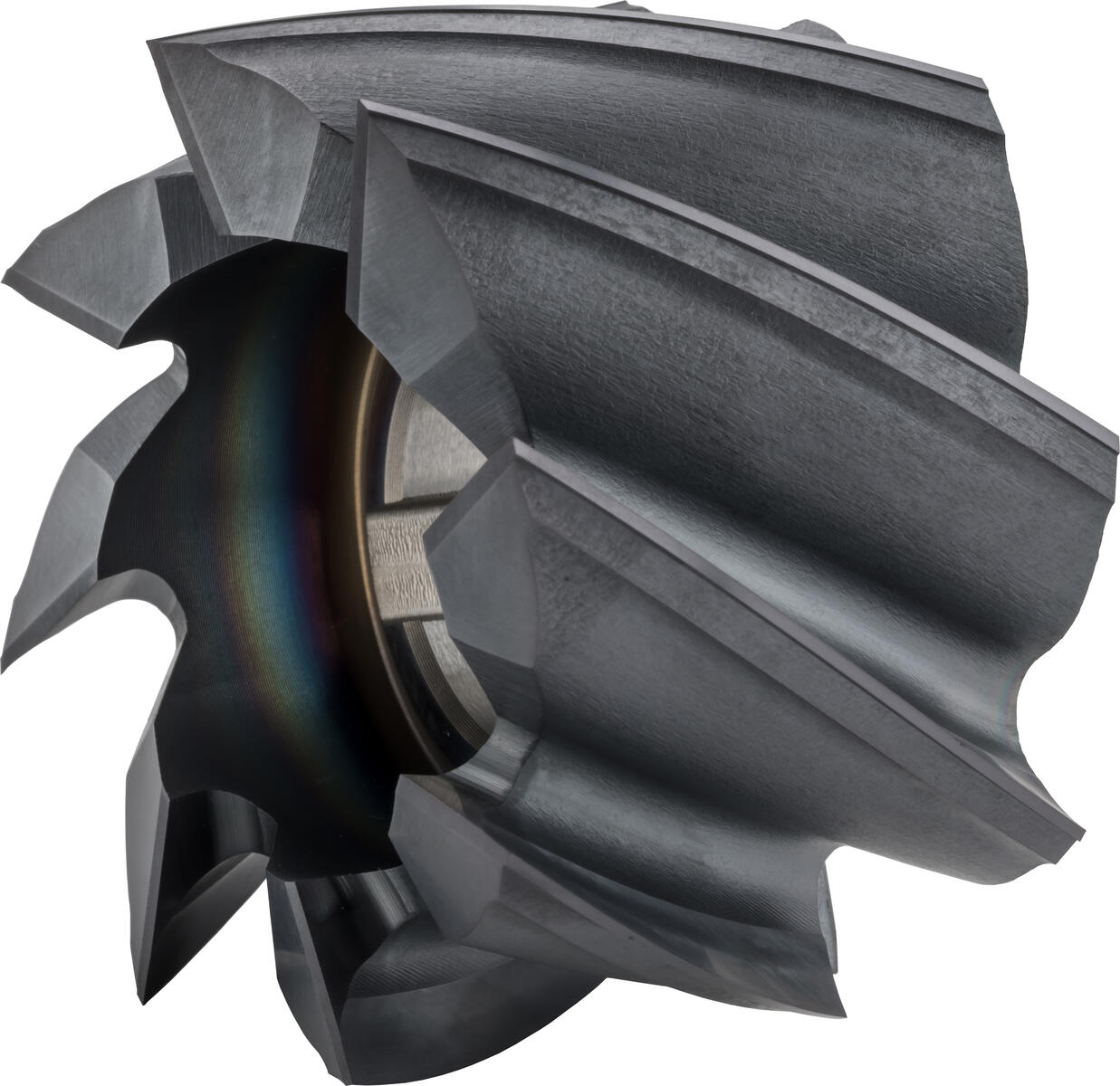

620277 AlTiN Stal szybkotnąca HSSE-PM DIN 1880
Sposoby mocowania
Typ N
Geometria ostrza
Możliwe kierunki posówu
Materiał HSSE-PM
Powłoka AlTiN
D
js 16
d
H 7
l1 Z Kod produktu Cena/szt. W magazynie Ilość szt.
40 16 32 6 620277.040 AlTiN 0 PLN Tak
50 22 36 8 620277.050 AlTiN 0 PLN Tak
63 27 40 8 620277.063 AlTiN 0 PLN Tak
100 32 50 12 620277.100 AlTiN 0 PLN Nie

Warunki skrwania


Materiał

Wytrzymałość

Ap

Ae

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 63

Ø 80

Ø 100
P.1 | Stale automatowe i konstrukcyjne ≤ 600 N/mm² 0,8xl1 0,75xD 37.5 0.12 0.1275 0.15 0.1575 0.165
P.2 | Stale konstrukcyjne i lite ≤ 850 N/mm² 0,8xl1 0,75xD 32.5 0.12 0.1275 0.15 0.1575 0.165
P.3 | Niskostopowe stale narzędziowe ≤ 1100 N/mm² 0,8xl1 0,75xD 18 0.084 0.09 0.105 0.111 0.1155
P.4 | Stale uszlachetnione ≤ 900 N/mm² 0,8xl1 0,75xD 25 0.12 0.1275 0.15 0.1575 0.165
P.5 | Wysokostopowe stale narzędziowe ≤ 1100 N/mm² 0,8xl1 0,75xD 18 0.12 0.1275 0.15 0.1575 0.165
M.2 | Stale nierdzewne 750 - 850 N/mm² 0,8xl1 0,75xD 10 0.12 0.1275 0.15 0.1575 0.165
K.2 | Żeliwo (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 22 0.12 0.1275 0.15 0.1575 0.165
S.2 | Tytan, stopy tytanu ≤ 1250 N/mm² 0,8xl1 0,75xD 10 0.084 0.09 0.105 0.111 0.1155

Obliczanie warunków cięcia

Cechy produktu

Sposoby mocowania

Sposoby mocowania

więcej +
Otwór montażowy z kanałkiem zabierakowym pod klin i kanałkiem poprzecznym.
Geometria ostrza

Geometria ostrza

więcej +
Kąt lini śrubowej = 30°. Kąt ostrzy czołovych = 12°.
Materiał HSSE-PM

Materiał HSSE-PM

więcej +
Stal wysokiej jakości produkowana przy użyciu metalurgii proszkowej. Posiada jednorodną strukturę, która skutkuje większą stabilnością wymiarową i trwałością ostrzy narzędzi. Nadaje się do obróbki materiałów bardzo twardych i trudnych do obróbki, takich jak tytan oraz jego stopy. Frezy wykonane z tej stali są dostarczane z powłoką AlTiN jako elementem standardowym.
Typ N

Typ N

więcej +
Uniwersalne zastosowanie. Odpowiedni do materiałow o wytrzymałości do 900 MPa.
Możliwe kierunki posówu

Możliwe kierunki posówu

Powłoka AlTiN

Powłoka AlTiN

więcej +
Ma podobne cechy jak w powłoka TiAlN, jednak wykazuje większą twardość. Duża stabilność temparatury. Zprojektowana dla najbardziej wymagających aplikacji. Zapewnia doskonały wynik przedewszystkim w połączeniu ze stalą HSSE-PM (ASP 2030). Frezy wykonane ze tej stali są pokryte AlTiN w standardzie.
