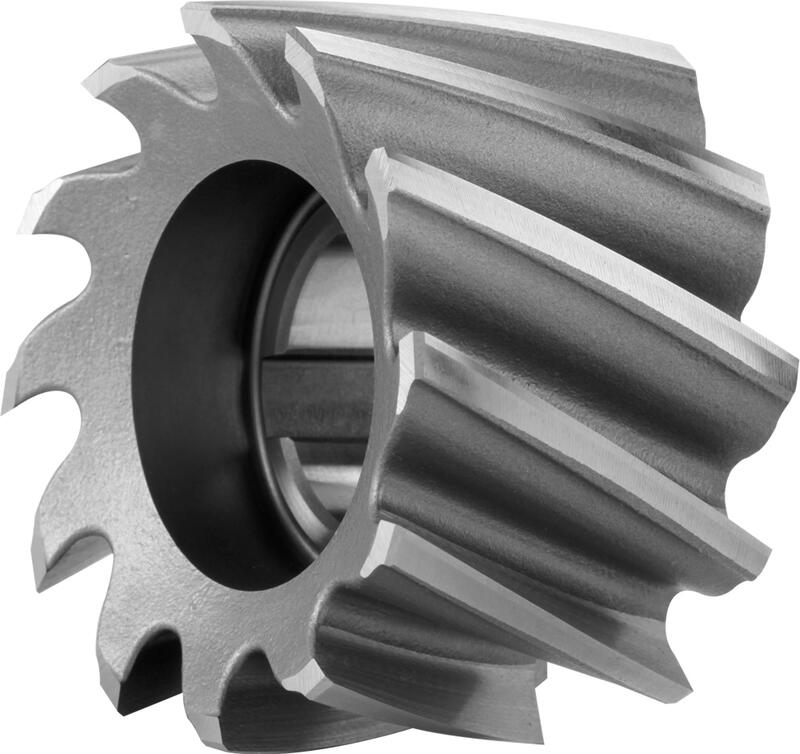

630973 Stal szybkotnąca HSSE
Sposoby mocowania
Narzędzie wykonano wg norm ČSN 222054.
Typ H
Geometria ostrza
Możliwe kierunki posówu
Materiał HSSE

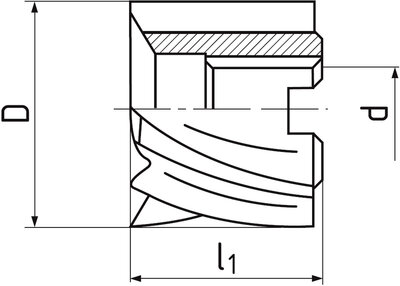

D
js 16
d
H 7
l1 Z Kod produktu Cena/szt. W magazynie Ilość szt.
63 27 40 12 630973.063 441 PLN Nie
80 27 45 14 630973.080 534 PLN Tak
100 32 50 16 630973.100 750 PLN Tak
125 40 56 18 630973.125 1 101 PLN Tak
160 50 63 20 630973.160 1 747 PLN Tak

Warunki skrwania


Materiał

Wytrzymałość

Ap

Ae

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 80

Ø 100

Ø 160
P.2 | Stale konstrukcyjne i lite ≤ 850 N/mm² 0,8xl1 0,75xD 26 0.08 0.085 0.1 0.11 0.12
P.4 | Stale uszlachetnione ≤ 900 N/mm² 0,8xl1 0,75xD 20 0.08 0.085 0.1 0.11 0.12
K.2 | Żeliwo (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 17 0.08 0.085 0.1 0.11 0.12

Obliczanie warunków cięcia

Cechy produktu

Sposoby mocowania

Sposoby mocowania

więcej +
Otwór montażowy z kanałkiem zabierakowym pod klin i kanałkiem poprzecznym.
Typ H

Typ H

więcej +
Przeznaczony do óbrobki (wykończeniowej) materiałow o średniej i wysokiej wytrzymałości (do 1200 MPa). Chropowatość powierzchni Ra 3,2; Specjalnie nawet Ra 1,6.

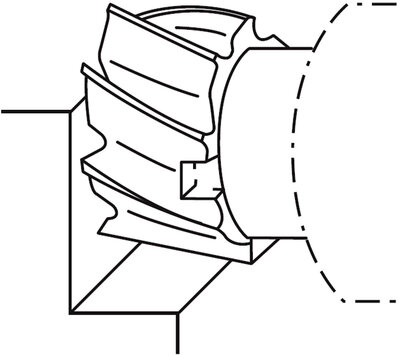

Możliwe kierunki posówu

Możliwe kierunki posówu

Narzędzie wykonano wg norm ČSN 222054.

Narzędzie wykonano wg norm ČSN 222054.

Geometria ostrza

Geometria ostrza

więcej +
Kąt lini śrubowej = 25°. Kąt ostrzy czołovych = 12°.
Materiał HSSE

Materiał HSSE

więcej +
Stopowa stal szybkotnąca wysokiej jakości charakteryzująca się dużą wytrzymałością, odpowiednia zwłaszcza do narzędzi o większych wymiarach i frezów tarczowych.
