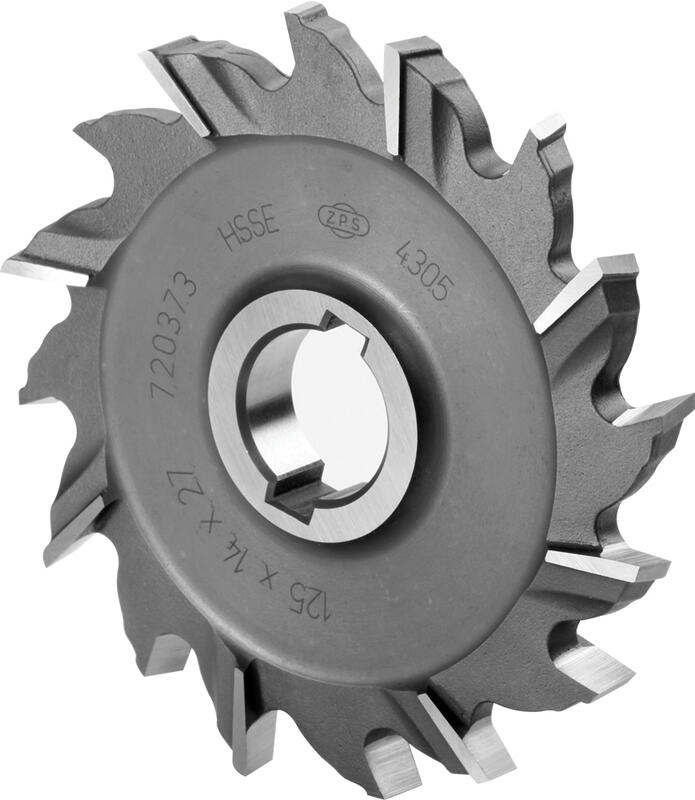

720373 Stal szybkotnąca HSSE
Sposoby mocowania
Narzędzie wykonano wg norm ČSN 222161.
Typ N
Geometria ostrza
Ostrza czołowe i boczne na obwodzie
Materiał HSSE
D
js 16
S
s 10
d
H 7
Z Kod produktu Cena/szt. W magazynie Ilość szt.
63 10 22 12 720373.06310 170 PLN Tak
63 12 22 12 720373.06312 184 PLN Tak
80 10 27 14 720373.08010 202 PLN Tak
80 10 22 14 720373.0801022 202 PLN Tak
100 12 27 14 720373.10012 272 PLN Tak
100 12 22 14 720373.1001222 272 PLN Tak
100 14 32 14 720373.10014 291 PLN Tak
100 14 27 14 720373.1001427 291 PLN Tak
100 16 32 14 720373.10016 349 PLN Tak
125 14 40 16 720373.1251440 337 PLN Tak
125 16 32 16 720373.12516 368 PLN Tak
125 18 40 16 720373.1251840 390 PLN Tak
160 18 40 18 720373.16018 570 PLN Tak

Warunki skrwania


Materiał

Wytrzymałość

Ap

Ae

Vc
fz(mm/z)
Ø 63

Ø 80

Ø 100

Ø 125

Ø 160
P.1 | Stale automatowe i konstrukcyjne ≤ 600 N/mm² 0,1xD 1xS 30 0.06 0.07 0.08 0.09 0.092
P.2 | Stale konstrukcyjne i lite ≤ 850 N/mm² 0,1xD 1xS 26 0.06 0.07 0.08 0.09 0.092
K.1 | Żeliwo (≤ 240 HB) ≤ 820 N/mm² 0,1xD 1xS 25 0.06 0.07 0.08 0.09 0.092
N.2 | Stopy aluminiowo - krzemowe (Si ≤ 12%) ≤ 600 N/mm² 0,1xD 1xS 140-240 0.042 0.049 0.056 0.063 0.0644
N.4 | Miedź, stopy miedzi, mosiądz, brąz ≤ 800 N/mm² 0,1xD 1xS 50-90 0.06 0.07 0.08 0.09 0.092

Obliczanie warunków cięcia

Cechy produktu

Sposoby mocowania

Sposoby mocowania

więcej +
Otwór montażowy z kanałkiem zabierakowym pod klin.
Typ N

Typ N

więcej +
Uniwersalne zastosowanie. Odpowiedni do materiałow o wytrzymałości do 900 MPa.
Ostrza czołowe i boczne na obwodzie

Ostrza czołowe i boczne na obwodzie

Narzędzie wykonano wg norm ČSN 222161.

Narzędzie wykonano wg norm ČSN 222161.

Geometria ostrza

Geometria ostrza

więcej +
Kąt lini śrubowej = 10°. Kąt ostrzy czołovych = 10°.
Materiał HSSE

Materiał HSSE

więcej +
Stopowa stal szybkotnąca wysokiej jakości charakteryzująca się dużą wytrzymałością, odpowiednia zwłaszcza do narzędzi o większych wymiarach i frezów tarczowych.
