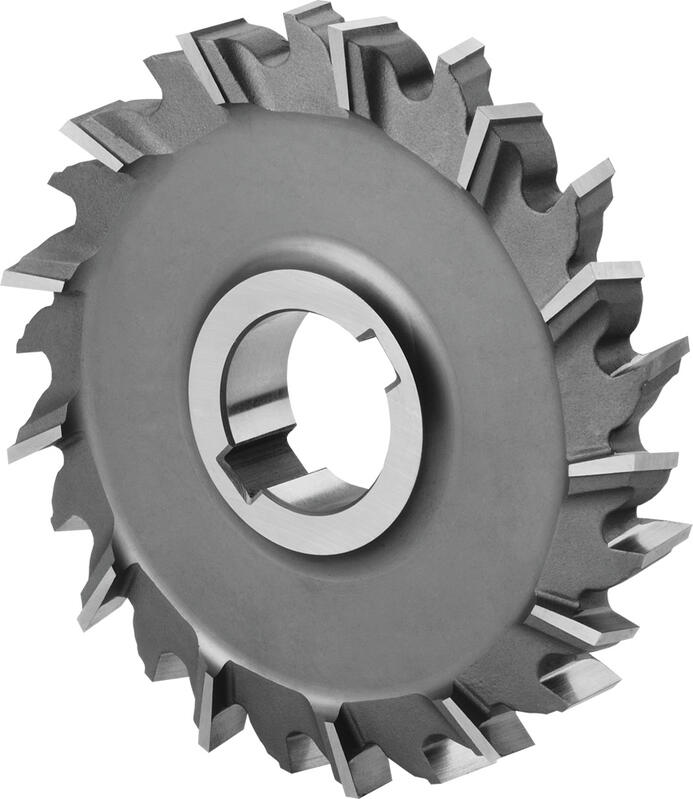

Frezy tarczowe, o drobnych ostrzach, typ H
|
D
js 16 |
S
s 10 |
d
H 7 | Z | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|
| 50 | 5 | 16 | 18 | 730373.05005 | 163 PLN | Tak |
|
|
| 63 | 4 | 22 | 20 | 730373.06304 | 161 PLN | Tak |
|
|
| 63 | 6 | 22 | 20 | 730373.06306 | 177 PLN | Tak |
|
|
| 63 | 10 | 22 | 20 | 730373.06310 | 215 PLN | Tak |
|
|
| 63 | 12 | 22 | 20 | 730373.06312 | 231 PLN | Nie |
|
|
| 80 | 8 | 22 | 22 | 730373.08008 | 232 PLN | Tak |
|
|
| 80 | 12 | 22 | 22 | 730373.08012 | 274 PLN | Tak |
|
|
| 100 | 8 | 22 | 24 | 730373.10008 | 302 PLN | Tak |
|
|
| 100 | 10 | 22 | 24 | 730373.10010 | 314 PLN | Tak |
|
|
| 100 | 14 | 22 | 24 | 730373.10014 | 355 PLN | Tak |
|
|
| 100 | 16 | 22 | 24 | 730373.10016 | 422 PLN | Tak |
|
|
| 125 | 16 | 27 | 26 | 730373.12516 | 465 PLN | Tak |
|
|
| 125 | 18 | 27 | 26 | 730373.12518 | 484 PLN | Tak |
|
|
| 125 | 20 | 27 | 26 | 730373.12520 | 516 PLN | Tak |
|
|
| 160 | 18 | 32 | 28 | 730373.16018 | 651 PLN | Tak |
|
|
| 160 | 22 | 40 | 28 | 730373.16022 | 834 PLN | Tak |
|
Warunki skrwania
Materiał |
Wytrzymałość |
Ap |
Ae |
Vc |
fz(mm/z) Ø 50 |
Ø 63 |
Ø 80 |
Ø 100 |
Ø 125 |
Ø 160 |
|---|---|---|---|---|---|---|---|---|---|---|
| P.2 | Stale konstrukcyjne i lite | ≤ 850 N/mm² | 0,1xD | 1xS | 26 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
| P.4 | Stale uszlachetnione | ≤ 900 N/mm² | 0,1xD | 1xS | 20 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
| K.2 | Żeliwo (> 240 HB) | > 800 N/mm² | 0,1xD | 1xS | 17 | 0.05 | 0.06 | 0.07 | 0.08 | 0.09 | 0.092 |
Obliczanie warunków cięcia
Cechy produktu
Otwór montażowy z kanałkiem zabierakowym pod klin.
Przeznaczony do óbrobki (wykończeniowej) materiałow o średniej i wysokiej wytrzymałości (do 1200 MPa). Chropowatość powierzchni Ra 3,2; Specjalnie nawet Ra 1,6.
Ostrza czołowe i boczne na obwodzie
Narzędzie wykonano wg norm ČSN 222165.
Kąt lini śrubowej = 10°.
Kąt ostrzy czołovych = 10°.
Stopowa stal szybkotnąca wysokiej jakości charakteryzująca się dużą wytrzymałością, odpowiednia zwłaszcza do narzędzi o większych wymiarach i frezów tarczowych.
