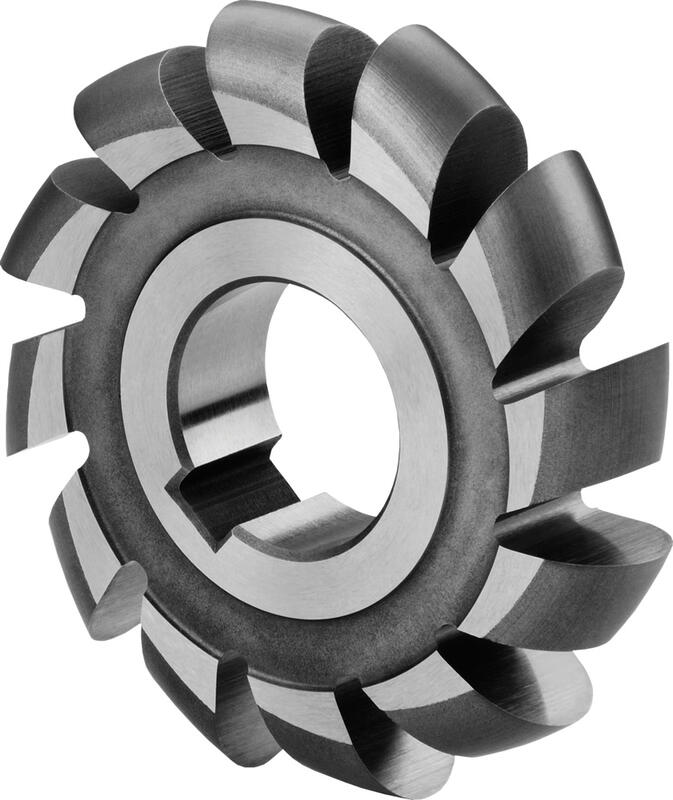

810075V Stal szybkotnąca HSS Co5 ~DIN 856
Sposoby mocowania
Typ N

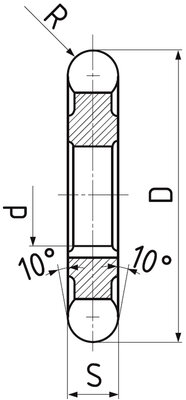

Geometria ostrza
Materiał HSS Co5
R
k 11
D
js 16
S
s 10
d
H 7
Z Kod produktu Cena/szt. W magazynie Ilość szt.
1 50 2 16 16 810075V.010 324 PLN Tak
1,25 50 2,5 16 16 810075V.0125 324 PLN Tak
1,5 50 3 16 16 810075V.015 324 PLN Tak
2 50 4 16 16 810075V.020 324 PLN Tak
2,5 63 5 22 12 810075V.025 334 PLN Tak
3 63 6 22 12 810075V.030 361 PLN Tak
3,5 63 7 22 12 810075V.035 370 PLN Tak
4 63 8 22 12 810075V.040 379 PLN Tak
4,5 63 9 22 12 810075V.045 413 PLN Tak
5 63 10 22 12 810075V.050 495 PLN Tak
5,5 80 11 27 12 810075V.055 521 PLN Tak
6 80 12 27 12 810075V.060 574 PLN Tak
7 80 14 27 12 810075V.070 689 PLN Tak
8 80 16 27 12 810075V.080 691 PLN Tak
9 100 18 32 12 810075V.090 965 PLN Tak
10 100 20 32 12 810075V.100 988 PLN Tak
12 100 24 32 12 810075V.120 1 134 PLN Tak

Warunki skrwania


Materiał

Wytrzymałość

Ap

Ae

Vc
fz(mm/z)
Ø 50

Ø 63

Ø 80

Ø 100

Ø 125
P.1 | Stale automatowe i konstrukcyjne ≤ 600 N/mm² 1xR 1xS 37.5 0.08 0.1 0.12 0.14 0.142
P.3 | Niskostopowe stale narzędziowe ≤ 1100 N/mm² 1xR 1xS 18 0.08 0.1 0.12 0.14 0.142
P.4 | Stale uszlachetnione ≤ 900 N/mm² 1xR 1xS 25 0.08 0.1 0.12 0.14 0.142
P.6 | Stale narzędziowe i uszlachetnione > 1100 N/mm² 1xR 1xS 16 0.056 0.07 0.084 0.098 0.099
M.2 | Stale nierdzewne 750 - 850 N/mm² 1xR 1xS 10 0.08 0.1 0.12 0.14 0.142
K.1 | Żeliwo (≤ 240 HB) ≤ 820 N/mm² 1xR 1xS 30 0.08 0.1 0.12 0.14 0.142
K.2 | Żeliwo (> 240 HB) > 800 N/mm² 1xR 1xS 22 0.08 0.1 0.12 0.14 0.142

Obliczanie warunków cięcia

Cechy produktu

Sposoby mocowania

Sposoby mocowania

więcej +
Otwór montażowy z kanałkiem zabierakowym pod klin.
Geometria ostrza

Geometria ostrza

więcej +
Kąt lini śrubowej = 0°. Kąt ostrzy czołovych = 10°.
Typ N

Typ N

więcej +
Uniwersalne zastosowanie. Odpowiedni do materiałow o wytrzymałości do 900 MPa.
Materiał HSS Co5

Materiał HSS Co5

więcej +
Stal szybkotnąca o wysokiej wydajności oraz wytrzymałości odpowiedniej do frezów i frezowania o stanie utwardzenia do 1200 MPa.
