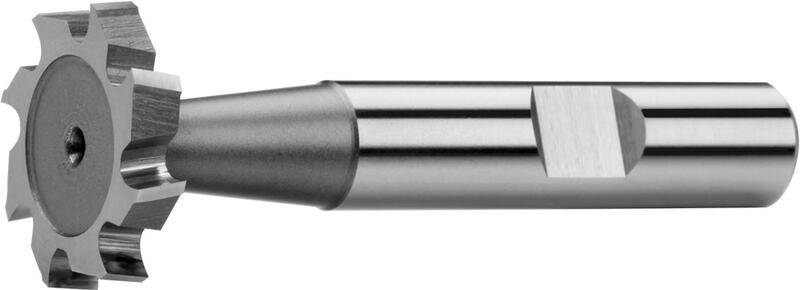

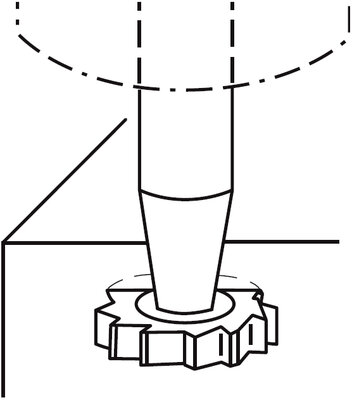

Frezy do rowków wpustowych - sterowanie odcinkowe (frezy rowkujące), chwyt Weldon

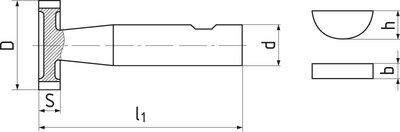

| D h 12 | S e 8 | d h 6 | l1 | Z | b | h | Kod produktu | Cena/szt. | W magazynie | Ilość szt. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 4,5 | 1 | 6 | 50 | 6 | 1 | 1,4 | 320015.045010 | 238 PLN197 PLN | Nie | ||
| 7,5 | 1,5 | 6 | 50 | 6 | 1,5 | 2,6 | 320015.075015 | 191 PLN158 PLN | Nie | ||
| 7,5 | 2 | 6 | 50 | 6 | 2 | 2,6 | 320015.075020 | 191 PLN158 PLN | Nie | ||
| 10,5 | 2 | 6 | 50 | 6 | 2 | 3,7 | 320015.105020 | 229 PLN189 PLN | Tak | ||
| 10,5 | 2,5 | 6 | 50 | 6 | 2,5 | 3,7 | 320015.105025 | 229 PLN189 PLN | Tak | ||
| 10,5 | 3 | 6 | 50 | 6 | 3 | 3,7 | 320015.105030 | 229 PLN189 PLN | Nie | ||
| 13,5* | 2 | 10 | 56 | 6 | 320015.135020 | 240 PLN198 PLN | Nie | ||||
| 13,5 | 3 | 10 | 56 | 6 | 3 | 5 | 320015.135030 | 240 PLN198 PLN | Nie | ||
| 13,5 | 4 | 10 | 56 | 6 | 4 | 5 | 320015.135040 | 240 PLN198 PLN | Tak | ||
| 16,5 | 2 | 10 | 56 | 6 | 320015.165020 | 324 PLN268 PLN | Tak | ||||
| 16,5 | 3 | 10 | 56 | 6 | 3 | 6,5 | 320015.165030 | 283 PLN234 PLN | Nie | ||
| 16,5 | 4 | 10 | 56 | 6 | 4 | 6,5 | 320015.165040 | 283 PLN234 PLN | Tak | ||
| 16,5 | 5 | 10 | 56 | 6 | 5 | 6,5 | 320015.165050 | 283 PLN234 PLN | Tak | ||
| 19,5* | 3 | 10 | 63 | 8 | 320015.195030 | 347 PLN287 PLN | Nie | ||||
| 19,5 | 4 | 10 | 63 | 8 | 4 | 7,5 | 320015.195040 | 347 PLN287 PLN | Nie | ||
| 19,5 | 5 | 10 | 63 | 8 | 5 | 7,5 | 320015.195050 | 347 PLN287 PLN | Nie | ||
| 19,5 | 6 | 10 | 63 | 8 | 6 | 7,5 | 320015.195060 | 347 PLN287 PLN | Nie | ||
| 22,5* | 4 | 10 | 63 | 8 | 320015.225040 | 393 PLN325 PLN | Tak | ||||
| 22,5* | 5 | 10 | 63 | 8 | 5 | 9 | 320015.225050 | 393 PLN325 PLN | Tak | ||
| 22,5 | 6 | 10 | 63 | 8 | 6 | 9 | 320015.225060 | 393 PLN325 PLN | Tak | ||
| 22,5* | 8 | 10 | 63 | 8 | 8 | 9 | 320015.225080 | 393 PLN325 PLN | Tak | ||
| 25,5 | 5 | 10 | 63 | 10 | 320015.255050 | 440 PLN364 PLN | Tak | ||||
| 25,5 | 6 | 10 | 63 | 10 | 6 | 10 | 320015.255060 | 440 PLN364 PLN | Nie | ||
| 25,5** | 8 | 10 | 60 | 10 | 320015.255080 | 454 PLN375 PLN | Tak | ||||
| 28,5 | 6 | 10 | 63 | 10 | 6 | 11 | 320015.285060 | 454 PLN375 PLN | Nie | ||
| 28,5 | 8 | 10 | 63 | 10 | 8 | 11 | 320015.285080 | 454 PLN375 PLN | Nie | ||
| 28,5 | 10 | 12 | 71 | 10 | 10 | 11 | 320015.285100 | 454 PLN375 PLN | Tak | ||
| 32,5* | 6 | 12 | 71 | 10 | 320015.325060 | 468 PLN387 PLN | Tak | ||||
| 32,5 | 7 | 12 | 71 | 10 | 320015.325070 | 468 PLN387 PLN | Tak | ||||
| 32,5 | 8 | 12 | 71 | 10 | 8 | 13 | 320015.325080 | 468 PLN387 PLN | Tak | ||
| 32,5 | 10 | 12 | 71 | 10 | 10 | 13 | 320015.325100 | 468 PLN387 PLN | Tak | ||
| 38,5 | 8 | 12 | 71 | 10 | 320015.385080 | 557 PLN460 PLN | Tak | ||||
| 45,5* | 8 | 12 | 71 | 12 | 320015.455080 | 666 PLN550 PLN | Tak | ||||
| 45,5 | 10 | 12 | 71 | 12 | 10 | 16 | 320015.455100 | 666 PLN550 PLN | Tak |
**) na życzenie
Warunki skrwania
Materiał | Wytrzymałość | Ap | Ae | Vc | fz(mm/z) Ø 4,5 | Ø 7,5 | Ø 10,5 | Ø 13,5 | Ø 16,5 | Ø 19,5 | Ø 22,5 | Ø 25,5 | Ø 28,5 | Ø 32,5 | Ø 45,5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Stale automatowe i konstrukcyjne | ≤ 600 N/mm² | 1xS | t1 (DIN 6888) | 33 | 0.006 | 0.008 | 0.01 | 0.015 | 0.025 | 0.035 | 0.04 | 0.045 | 0.05 | 0.06 | 0.07 |
| P.2 | Stale konstrukcyjne i lite | ≤ 850 N/mm² | 1xS | t1 (DIN 6888) | 28 | 0.006 | 0.008 | 0.01 | 0.015 | 0.025 | 0.035 | 0.04 | 0.045 | 0.05 | 0.06 | 0.07 |
| P.3 | Niskostopowe stale narzędziowe | ≤ 1100 N/mm² | 1xS | t1 (DIN 6888) | 22 | 0.006 | 0.008 | 0.01 | 0.015 | 0.025 | 0.035 | 0.04 | 0.045 | 0.05 | 0.06 | 0.07 |
| N.2 | Stopy aluminiowo - krzemowe (Si ≤ 12%) | ≤ 600 N/mm² | 1xS | t1 (DIN 6888) | 45 | 0.08 | 0.01 | 0.013 | 0.02 | 0.033 | 0.046 | 0.052 | 0.059 | 0.065 | 0.078 | 0.091 |
| S.2 | Tytan, stopy tytanu | ≤ 1250 N/mm² | 1xS | t1 (DIN 6888) | 11 | 0.006 | 0.004 | 0.007 | 0.011 | 0.018 | 0.025 | 0.028 | 0.032 | 0.035 | 0.042 | 0.49 |
Obliczanie warunków cięcia
Cechy produktu
Chwyt walcowy ze spłaszczeniem (weldon) wg. DIN 1835 B.
Wykonywanie ostrzy - proste zęby
Ostrza czołowena obwodzie.
Stal szybkotnąca o wysokiej wydajności oraz wytrzymałości odpowiedniej do frezów i frezowania o stanie utwardzenia do 1200 MPa.
Kąt lini śrubowej = 10°. Kąt ostrzy czołovych = 10°.
Wykonywanie ostrzy - naprzemienne zęby
