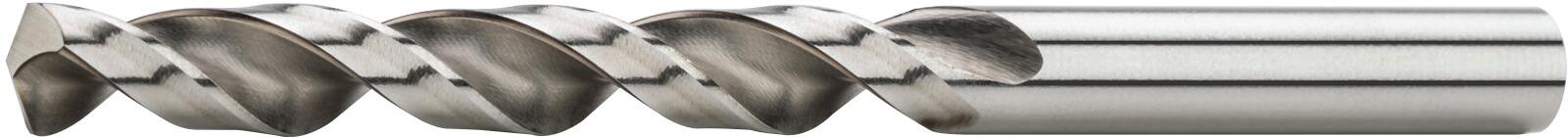

VN10030 Rychlořezná ocel HSS DIN 338
Typ W
Úhel šroubovice 25° - 30°
Výbrus špičky tvar A
Hloubka vrtání 5xD
Pravá šroubovice
Materiál HSS
D l1 l2 Kód zboží Cena/ks Skladem Počet ks
0,5 22 6 VN10030.0050 129,- Kč 90,- Kč Ano
0,7 28 9 VN10030.0070 108,- Kč 76,- Kč Ano
0,8 30 10 VN10030.0080 94,- Kč 66,- Kč Ano
1 34 12 VN10030.0100 94,- Kč 66,- Kč Ano
1,5 40 18 VN10030.0150 93,- Kč 65,- Kč Ano
2 49 24 VN10030.0200 65,- Kč 46,- Kč Ano
2,5 57 30 VN10030.0250 65,- Kč 46,- Kč Ano
3 61 33 VN10030.0300 72,- Kč 50,- Kč Ano
3,2 65 36 VN10030.0320 90,- Kč 63,- Kč Ano
3,3 65 36 VN10030.0330 83,- Kč 58,- Kč Ano
3,5 70 39 VN10030.0350 94,- Kč 66,- Kč Ano
4 75 43 VN10030.0400 92,- Kč 64,- Kč Ano
4,2 75 43 VN10030.0420 92,- Kč 64,- Kč Ano
4,5 80 47 VN10030.0450 115,- Kč 80,- Kč Ano
5 86 52 VN10030.0500 117,- Kč 82,- Kč Ano
5,1 86 52 VN10030.0510 138,- Kč 96,- Kč Ano
5,2 86 52 VN10030.0520 152,- Kč 106,- Kč Ano
5,5 93 57 VN10030.0550 148,- Kč 103,- Kč Ano
6 93 57 VN10030.0600 157,- Kč 110,- Kč Ano
6,5 101 63 VN10030.0650 181,- Kč 127,- Kč Ano
6,8 109 69 VN10030.0680 232,- Kč 162,- Kč Ano
7 109 69 VN10030.0700 186,- Kč 130,- Kč Ano
7,5 109 69 VN10030.0750 249,- Kč 174,- Kč Ano
8 117 75 VN10030.0800 238,- Kč 167,- Kč Ano
8,5 117 75 VN10030.0850 289,- Kč 202,- Kč Ano
9,5 125 81 VN10030.0950 454,- Kč 318,- Kč Ano
10 133 87 VN10030.1000 361,- Kč 252,- Kč Ano
10,2 133 87 VN10030.1020 591,- Kč 414,- Kč Ano
10,5 133 87 VN10030.1050 497,- Kč 348,- Kč Ano
11 142 94 VN10030.1100 591,- Kč 414,- Kč Ano
12 151 101 VN10030.1200 677,- Kč 474,- Kč Ano
13 151 101 VN10030.1300 806,- Kč 564,- Kč Ano
14 160 108 VN10030.1400 1 024,- Kč 717,- Kč Ano
15 169 114 VN10030.1500 1 209,- Kč 846,- Kč Ano
16 178 120 VN10030.1600 1 628,- Kč 1 140,- Kč Ano

Řezné podmínky


Materiál

Pevnost

Vc
fz(mm/r)
Ø1

Ø2

Ø3,15

Ø4

Ø5

Ø6,3

Ø8

Ø10

Ø12,5
N.1 | Hliník, Al-Si slitiny (Si ≤ 6%) ≤ 400 N/mm² 80 0,02 0,08 0,125 0,16 0,16 0,2 0,25 0,315 0,315
N.2 | Al-Si slitiny (Si ≤ 12%) ≤ 600 N/mm² 80 0,02 0,08 0,125 0,16 0,16 0,2 0,25 0,315 0,315
N.4 | Měď, slitiny mědi, mosaz a bronz ≤ 800 N/mm² 50 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2
N.5 | Plasty ≤ 300 N/mm² 28 0,016 0,05 0,08 0,1 0,1 0,125 0,16 0,2 0,2

Výpočty řezných podmínek

Vlastnosti produktu

Typ W

Typ W

více +
Pro obrábění měkkých nástrojů, např. hliníku a neželezných kovů.
Výbrus špičky tvar A

Výbrus špičky tvar A

více +
Podbroušená kuželová plocha se zkrácením příčného břitu, DIN 1412 typ A.
Pravá šroubovice

Pravá šroubovice

Úhel šroubovice 25° - 30°

Úhel šroubovice 25° - 30°

Hloubka vrtání 5xD

Hloubka vrtání 5xD

Materiál HSS

Materiál HSS

více +
Rychlořezná ocel středního výkonu, vhodná z hlediska houževnatosti na frézy menších průměrů a frézování materiálů do pevnosti 900 MPa.
