Vrtáky s kuželovou stopkou, standard
Popis produktu
Vrtáky s kuželovou stopkou, standard, typ N, vyrobené z rychlořezné oceli HSS Co5, dle normy DIN 345, vhodné na vrtání, pro obrábění ocelí, nerezových ocelí, litiny, mědi, slitin mědi a slitin chromu.

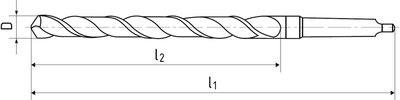

D | MK | l1 | l2 | Kód zboží | Cena/ks | Skladem | Počet ks | |
---|---|---|---|---|---|---|---|---|
5 | 1 | 133 | 52 | VK10015.0500 | 853,- Kč 554,- Kč | Ano |
|
|
5,5 | 1 | 138 | 57 | VK10015.0550 | 853,- Kč 554,- Kč | Ano |
|
|
6 | 1 | 138 | 57 | VK10015.0600 | 788,- Kč 512,- Kč | Ano |
|
|
6,5 | 1 | 144 | 63 | VK10015.0650 | 853,- Kč 554,- Kč | Ano |
|
|
7 | 1 | 150 | 69 | VK10015.0700 | 773,- Kč 503,- Kč | Ano |
|
|
8 | 1 | 156 | 75 | VK10015.0800 | 773,- Kč 503,- Kč | Ano |
|
|
8,5 | 1 | 156 | 75 | VK10015.0850 | 921,- Kč 599,- Kč | Ano |
|
|
9 | 1 | 162 | 81 | VK10015.0900 | 989,- Kč 643,- Kč | Ano |
|
|
9,5 | 1 | 162 | 81 | VK10015.0950 | 991,- Kč 644,- Kč | Ne |
|
|
10 | 1 | 168 | 87 | VK10015.1000 | 1 058,- Kč 688,- Kč | Ano |
|
|
10,5 | 1 | 168 | 87 | VK10015.1050 | 1 074,- Kč 698,- Kč | Ano |
|
|
11 | 1 | 175 | 94 | VK10015.1100 | 1 176,- Kč 764,- Kč | Ano |
|
|
11,5 | 1 | 175 | 94 | VK10015.1150 | 1 201,- Kč 781,- Kč | Ano |
|
|
12 | 1 | 182 | 101 | VK10015.1200 | 1 184,- Kč 769,- Kč | Ano |
|
|
12,5 | 1 | 182 | 101 | VK10015.1250 | 1 341,- Kč 872,- Kč | Ano |
|
|
13 | 1 | 182 | 101 | VK10015.1300 | 1 244,- Kč 809,- Kč | Ano |
|
|
13,5 | 1 | 189 | 108 | VK10015.1350 | 1 326,- Kč 862,- Kč | Ano |
|
|
14 | 1 | 189 | 108 | VK10015.1400 | 1 405,- Kč 913,- Kč | Ano |
|
|
14,5 | 2 | 212 | 114 | VK10015.1450 | 1 775,- Kč 1 154,- Kč | Ano |
|
|
15 | 2 | 212 | 114 | VK10015.1500 | 1 613,- Kč 1 048,- Kč | Ano |
|
|
15,5 | 2 | 218 | 120 | VK10015.1550 | 1 833,- Kč 1 191,- Kč | Ano |
|
|
16 | 2 | 218 | 120 | VK10015.1600 | 1 668,- Kč 1 084,- Kč | Ano |
|
|
16,5 | 2 | 223 | 125 | VK10015.1650 | 1 869,- Kč 1 215,- Kč | Ano |
|
|
17 | 2 | 223 | 125 | VK10015.1700 | 1 701,- Kč 1 105,- Kč | Ano |
|
|
17,5 | 2 | 228 | 130 | VK10015.1750 | 1 946,- Kč 1 265,- Kč | Ano |
|
|
18 | 2 | 228 | 130 | VK10015.1800 | 1 775,- Kč 1 154,- Kč | Ano |
|
|
18,5 | 2 | 233 | 135 | VK10015.1850 | 2 214,- Kč 1 439,- Kč | Ano |
|
|
19 | 2 | 233 | 135 | VK10015.1900 | 2 015,- Kč 1 310,- Kč | Ano |
|
|
19,5 | 2 | 238 | 140 | VK10015.1950 | 2 417,- Kč 1 571,- Kč | Ano |
|
|
20 | 2 | 238 | 140 | VK10015.2000 | 2 198,- Kč 1 429,- Kč | Ano |
|
|
20,5 | 2 | 243 | 145 | VK10015.2050 | 3 004,- Kč 1 952,- Kč | Ano |
|
|
21 | 2 | 243 | 145 | VK10015.2100 | 2 613,- Kč 1 698,- Kč | Ano |
|
|
21,5 | 2 | 248 | 150 | VK10015.2150 | 3 365,- Kč 2 187,- Kč | Ne |
|
|
22 | 2 | 248 | 150 | VK10015.2200 | 2 927,- Kč 1 902,- Kč | Ano |
|
|
22,5 | 2 | 253 | 155 | VK10015.2250 | 3 950,- Kč 2 567,- Kč | Ano |
|
|
23 | 2 | 253 | 155 | VK10015.2300 | 3 433,- Kč 2 231,- Kč | Ano |
|
|
23,5 | 3 | 276 | 155 | VK10015.2350 | 4 728,- Kč 3 073,- Kč | Ano |
|
|
24 | 3 | 281 | 160 | VK10015.2400 | 4 114,- Kč 2 674,- Kč | Ano |
|
|
24,5 | 3 | 281 | 160 | VK10015.2450 | 4 333,- Kč 2 816,- Kč | Ano |
|
|
25 | 3 | 281 | 160 | VK10015.2500 | 3 770,- Kč 2 451,- Kč | Ano |
|
|
25,5 | 3 | 286 | 165 | VK10015.2550 | 4 641,- Kč 3 016,- Kč | Ano |
|
|
26 | 3 | 286 | 165 | VK10015.2600 | 4 037,- Kč 2 624,- Kč | Ano |
|
|
26,5 | 3 | 286 | 165 | VK10015.2650 | 4 979,- Kč 3 236,- Kč | Ano |
|
|
27 | 3 | 291 | 170 | VK10015.2700 | 4 327,- Kč 2 813,- Kč | Ano |
|
|
28 | 3 | 291 | 170 | VK10015.2800 | 4 448,- Kč 2 891,- Kč | Ano |
|
|
28,5 | 3 | 296 | 175 | VK10015.2850 | 5 501,- Kč 3 576,- Kč | Ano |
|
|
29 | 3 | 296 | 175 | VK10015.2900 | 4 786,- Kč 3 111,- Kč | Ano |
|
|
29,5 | 3 | 296 | 175 | VK10015.2950 | 5 835,- Kč 3 793,- Kč | Ano |
|
|
30 | 3 | 296 | 175 | VK10015.3000 | 5 076,- Kč 3 300,- Kč | Ne |
|
|
30,5 | 3 | 301 | 180 | VK10015.3050 | 6 150,- Kč 3 997,- Kč | Ano |
|
|
31 | 3 | 301 | 180 | VK10015.3100 | 6 365,- Kč 4 137,- Kč | Ano |
|
|
31,5 | 3 | 301 | 180 | VK10015.3150 | 6 612,- Kč 4 298,- Kč | Ano |
|
|
32 | 4 | 334 | 185 | VK10015.3200 | 6 972,- Kč 4 532,- Kč | Ano |
|
|
32,5 | 4 | 334 | 185 | VK10015.3250 | 7 208,- Kč 4 685,- Kč | Ne |
|
|
33 | 4 | 334 | 185 | VK10015.3300 | 7 208,- Kč 4 685,- Kč | Ano |
|
|
33,5 | 4 | 334 | 185 | VK10015.3350 | 7 600,- Kč 4 940,- Kč | Ne |
|
|
34 | 4 | 339 | 190 | VK10015.3400 | 7 776,- Kč 5 054,- Kč | Ano |
|
|
35 | 4 | 339 | 190 | VK10015.3500 | 8 411,- Kč 5 467,- Kč | Ano |
|
|
35,5 | 4 | 339 | 190 | VK10015.3550 | 8 809,- Kč 5 726,- Kč | Ne |
|
|
36 | 4 | 344 | 195 | VK10015.3600 | 9 336,- Kč 6 068,- Kč | Ne |
|
|
36,5 | 4 | 344 | 195 | VK10015.3650 | 9 704,- Kč 6 308,- Kč | Ne |
|
|
37 | 4 | 344 | 195 | VK10015.3700 | 9 817,- Kč 6 381,- Kč | Ano |
|
|
38 | 4 | 349 | 200 | VK10015.3800 | 10 513,- Kč 6 834,- Kč | Ano |
|
|
38,5 | 4 | 349 | 200 | VK10015.3850 | 10 901,- Kč 7 085,- Kč | Ano |
|
|
39 | 4 | 349 | 200 | VK10015.3900 | 10 901,- Kč 7 085,- Kč | Ano |
|
|
40 | 4 | 349 | 200 | VK10015.4000 | 11 100,- Kč 7 215,- Kč | Ano |
|
|
41 | 4 | 354 | 205 | VK10015.4100 | 12 437,- Kč 8 084,- Kč | Ano |
|
|
42 | 4 | 354 | 205 | VK10015.4200 | 12 744,- Kč 8 283,- Kč | Ano |
|
|
43 | 4 | 359 | 210 | VK10015.4300 | 14 358,- Kč 9 332,- Kč | Ano |
|
|
44 | 4 | 359 | 210 | VK10015.4400 | 14 924,- Kč 9 700,- Kč | Ne |
|
|
45 | 4 | 359 | 210 | VK10015.4500 | 15 343,- Kč 9 973,- Kč | Ano |
|
|
46 | 4 | 364 | 215 | VK10015.4600 | 15 818,- Kč 10 282,- Kč | Ne |
|
|
47 | 4 | 364 | 215 | VK10015.4700 | 16 946,- Kč 11 015,- Kč | Ano |
|
|
48 | 4 | 369 | 220 | VK10015.4800 | 18 130,- Kč 11 784,- Kč | Ne |
|
|
49 | 4 | 369 | 220 | VK10015.4900 | 18 889,- Kč 12 278,- Kč | Ne |
|
|
50 | 4 | 369 | 220 | VK10015.5000 | 19 763,- Kč 12 846,- Kč | Ano |
|
Řezné podmínky
Materiál |
Pevnost |
Vc |
fz(mm/r) Ø1 |
Ø2 |
Ø3,15 |
Ø4 |
Ø5 |
Ø6,3 |
Ø8 |
Ø10 |
Ø12,5 |
---|---|---|---|---|---|---|---|---|---|---|---|
P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 40 | 0,016 | 0,05 | 0,08 | 0,1 | 0,1 | 0,125 | 0,16 | 0,2 | 0,2 |
P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 40 | 0,016 | 0,05 | 0,08 | 0,1 | 0,1 | 0,125 | 0,16 | 0,2 | 0,2 |
P.3 | Nástrojové oceli nízkolegované | ≤ 1100 N/mm² | 40 | 0,016 | 0,05 | 0,08 | 0,1 | 0,1 | 0,125 | 0,16 | 0,2 | 0,2 |
M.1 | Nerezové oceli | ≤ 750 N/mm² | 18 | 0,014 | 0,04 | 0,063 | 0,08 | 0,08 | 0,1 | 0,125 | 0,16 | 0,16 |
M.2 | Nerezové oceli | 750 - 850 N/mm² | 14 | 0,012 | 0,032 | 0,05 | 0,063 | 0,063 | 0,08 | 0,1 | 0,125 | 0,125 |
M.3 | Nerezové oceli | > 850 N/mm² | 16 | 0,012 | 0,032 | 0,05 | 0,063 | 0,063 | 0,08 | 0,1 | 0,125 | 0,125 |
K.1 | Litina (≤ 240 HB) | ≤ 820 N/mm² | 35 | 0,018 | 0,063 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 | 0,25 |
K.2 | Litina (> 240 HB) | > 800 N/mm² | 30 | 0,018 | 0,063 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 | 0,25 |
N.4 | Měď, slitiny mědi, mosaz a bronz | ≤ 850 N/mm² | 35 | 0,014 | 0,04 | 0,063 | 0,08 | 0,08 | 0,1 | 0,125 | 0,16 | 0,16 |
Vlastnosti produktu
Profil drážky normální. U vrtáků z HSS je jádro normální, vrcholový úhel 118°, u vrtáků z HSS Co je jádro mírně zesílené, vrcholový úhel 130°.
Podbroušená kuželová plocha, DIN 1412 typ N.

Hloubka vrtání 5xD
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
