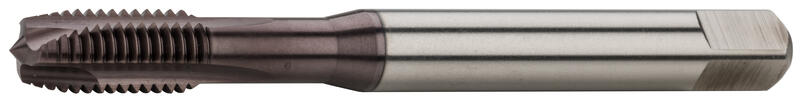

Strojní závitníky s přímou drážkou a lamačem, na nerez, povlak TiCN
D
6 H | P | d | l1 | l2 | d1 | Z | a | Kód zboží | Cena/ks | Skladem | Počet ks | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
M3 | 0,5 | 3,5 | 56 | 9 | 2,5 | 3 | 2,7 | MT11375.030 TICN | 550,- Kč | Ne |
|
|
M4 | 0,7 | 4,5 | 63 | 12 | 3,3 | 3 | 3,4 | MT11375.040 TICN | 557,- Kč | Ano |
|
|
M5 | 0,8 | 6 | 70 | 13 | 4,2 | 3 | 4,9 | MT11375.050 TICN | 577,- Kč | Ano |
|
|
M6 | 1 | 6 | 80 | 15 | 5 | 3 | 4,9 | MT11375.060 TICN | 582,- Kč | Ano |
|
|
M8 | 1,25 | 8 | 90 | 18 | 6,8 | 3 | 6,2 | MT11375.080 TICN | 679,- Kč | Ne |
|
|
M10 | 1,5 | 10 | 100 | 20 | 8,5 | 3 | 8 | MT11375.100 TICN | 830,- Kč | Ano |
|
|
M12 | 1,75 | 9 | 110 | 23 | 10,2 | 3 | 7 | MT11375.120 TICN | 1 007,- Kč | Ne |
|
|
M14 | 2 | 11 | 110 | 25 | 12 | 3 | 9 | MT11375.140 TICN | 1 310,- Kč | Ne |
|
|
M16 | 2 | 12 | 110 | 25 | 14 | 3 | 9 | MT11375.160 TICN | 1 442,- Kč | Ne |
|
|
M18 | 2,5 | 14 | 125 | 30 | 15,5 | 3 | 11 | MT11375.180 TICN | 2 071,- Kč | Ne |
|
|
M20 | 2,5 | 16 | 140 | 30 | 17,5 | 3 | 12 | MT11375.200 TICN | 2 191,- Kč | Ne |
|
Řezné podmínky
Materiál |
Pevnost |
Vc |
---|---|---|
M.1 | Nerezové oceli | ≤ 750 N/mm² | 8-12 |
M.2 | Nerezové oceli | 750 - 850 N/mm² | 5-8 |
M.3 | Nerezové oceli | > 850 N/mm² | 5-8 |
N.4 | Měď, slitiny mědi, mosaz a bronz | ≤ 800 N/mm² | 8-12 |
Vlastnosti produktu
Určeno pro nerezavějící oceli
![Úhel závitu](/r/2/62412/products/ikony-35/uhel_zavitu.png)
Úhel závitu
![Norma závitu](/r/2/62410/products/ikony-35/norma_zavitu-din_13.png)
Norma závitu
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
Pro přímé drážky s lamačem, pro materiály tvořící střednědlouhou a dlouhou třísku.
![Stoupání závitu](/r/2/62411/products/ikony-35/stoupani_zavitu.png)
Stoupání závitu
![Metrický ISO závit](/r/2/62408/products/ikony-35/metricky_zavit-m.png)
Metrický ISO závit
Vykazuje vysokou tvrdost a současně dobrou houževnatost. Vyniká nízkým koefi cientem tření. Použitelná pro vrtání vysoce pevných ocelí. Má nižší teplotní stabilitu, je nutné chlazení např. emulzí.
