VN10920 SET Rychlořezná ocel HSS DIN 338
Typ WN
Úhel šroubovice 25° - 30°
Výbrus špičky tvar C
Úhel špičky 118°
Hloubka vrtání 5xD
Pravá šroubovice
Materiál HSS
Kód zboží Cena/ks Skladem Počet ks
VN10920.04 SET 3 138,- Kč 2 197,- Kč Ano
VN10920.05 SET 5 990,- Kč 4 193,- Kč Ano

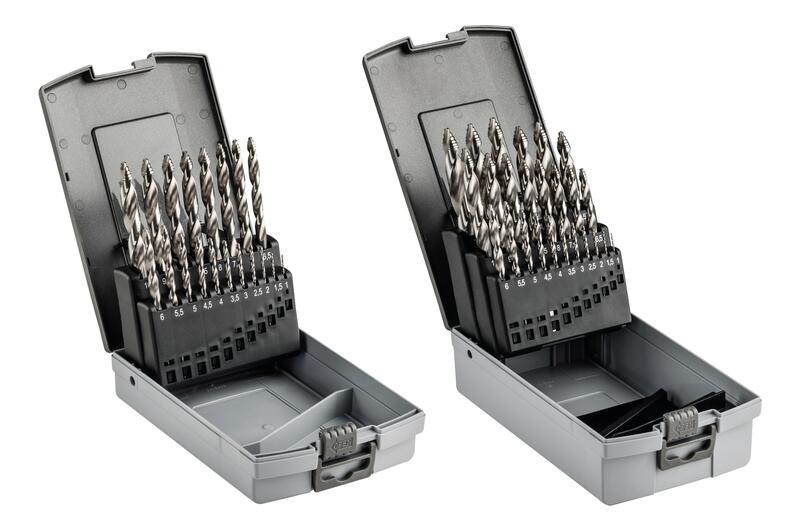

Obsah sady

Jednotlivé vrtáky pro doplnění sady kupujte zde.

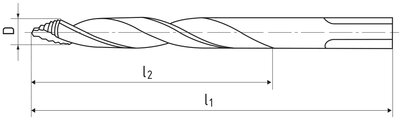

Kód D l1 l2 VN10920.04 SET VN10920.05 SET
VN10920.0100 1 34 12
VN10920.0150 1,5 40 18
VN10920.0200  2 49 24
VN10920.0250  2,5 57 30
VN10920.0300  3 61 33
VN10920.0350  3,5 70 39
VN10920.0400  4 75 43
VN10920.0450  4,5 80 47
VN10920.0500  5 86 52
VN10920.0550  5,5 93 57
VN10920.0600  6 93 57
VN10920.0650  6,5 101 63
VN10920.0700  7 109 69
VN10920.0750  7,5 109 69
VN10920.0800  8 117 75
VN10920.0850  8,5 117 75
VN10920.0900  9 125 81
VN10920.0950  9,5 125 81
VN10920.1000  10 133 87
VN10920.1050  10,5 133 87
VN10920.1100  11 142 94
VN10920.1150  11,5 142 94
VN10920.1200  12 151 101
VN10920.1250  12,5 151 101
VN10920.1300  13 151 101

Řezné podmínky


Materiál

Pevnost
P.1 | Automatové a konstrukční oceli ≤ 600 N/mm²
P.2 | Konstrukční a lité oceli ≤ 850 N/mm²
P.3 | Nástrojové oceli nízkolegované ≤ 1100 N/mm²
P.4 | Zušlechtěné oceli ≤ 900 N/mm²
P.5 | Nástrojové oceli vysocelegované ≤ 1100 N/mm²
P.6 | Nástrojové a zušlechtěné oceli > 1100 N/mm²
M.1 | Nerezové oceli ≤ 750 N/mm²
K.1 | Litina (≤ 240 HB) ≤ 820 N/mm²
N.1 | Hlink, slitiny Al-Si (Si ≤ 6%) ≤ 400 N/mm²
N.2 | Slitiny Al-Si (Si ≤ 12%) ≤ 600 N/mm²
N.3 | Slitiny Al-Si (Si > 12%) ≤ 600 N/mm²
N.4 | Měď, slitiny mědi, mosaz a bronz ≤ 800 N/mm²
N.5 | Plasty ≤ 300 N/mm²

Výpočty řezných podmínek

Vlastnosti produktu

Typ WN

Typ WN

Výbrus špičky tvar C

Výbrus špičky tvar C

více +
Podbroušená kuželová plocha se zkrácením příčného břitu, DIN 1412 typ C.
Hloubka vrtání 5xD

Hloubka vrtání 5xD

Materiál HSS

Materiál HSS

více +
Rychlořezná ocel středního výkonu, vhodná z hlediska houževnatosti na frézy menších průměrů a frézování materiálů do pevnosti 900 MPa.
Úhel šroubovice 25° - 30°

Úhel šroubovice 25° - 30°

Úhel špičky 118°

Úhel špičky 118°

Pravá šroubovice

Pravá šroubovice
