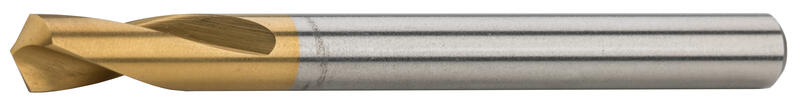

NC navrtáváky 120°, povlak TiN
D | l1 | l2 | Kód zboží | Cena/ks | Skladem | Počet ks | |
---|---|---|---|---|---|---|---|
3 | 50 | 10 | VN50115.0300 TiN | 581,- Kč 378,- Kč | Ano |
|
|
4 | 52 | 12 | VN50115.0400 TiN | 614,- Kč 399,- Kč | Ano |
|
|
5 | 60 | 15 | VN50115.0500 TiN | 651,- Kč 423,- Kč | Ano |
|
|
6 | 66 | 20 | VN50115.0600 TiN | 721,- Kč 469,- Kč | Ano |
|
|
8 | 79 | 25 | VN50115.0800 TiN | 860,- Kč 559,- Kč | Ano |
|
|
10 | 89 | 25 | VN50115.1000 TiN | 992,- Kč 645,- Kč | Ano |
|
|
12 | 102 | 30 | VN50115.1200 TiN | 1 368,- Kč 889,- Kč | Ano |
|
|
14 | 115 | 35 | VN50115.1400 TiN | 1 886,- Kč 1 226,- Kč | Ano |
|
|
16 | 115 | 35 | VN50115.1600 TiN | 1 979,- Kč 1 286,- Kč | Ano |
|
|
20 | 131 | 40 | VN50115.2000 TiN | 3 480,- Kč 2 262,- Kč | Ne |
|
|
25 | 138 | 45 | VN50115.2500 TiN | 4 765,- Kč 3 097,- Kč | Ne |
|
Řezné podmínky
Materiál |
Pevnost |
Vc |
fz(mm/r) Ø3,15 |
Ø4 |
Ø5 |
Ø6,3 |
Ø8 |
Ø10 |
Ø12,5 |
Ø16 |
Ø20 |
Ø25 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 35 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 | 0,25 | 0,315 | 0,4 | 0,5 |
P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 33 | 0,08 | 0,1 | 0,1 | 0,125 | 0,16 | 0,2 | 0,2 | 0,25 | 0,315 | 0,4 |
P.3 | Nástrojové oceli nízkolegované | ≤ 1100 N/mm² | 28 | 0,08 | 0,1 | 0,1 | 0,125 | 0,16 | 0,2 | 0,2 | 0,25 | 0,315 | 0,4 |
P.4 | Zušlechtěné oceli | ≤ 900 N/mm² | 22 | 0,063 | 0,08 | 0,08 | 0,1 | 0,125 | 0,16 | 0,16 | 0,2 | 0,25 | 0,315 |
P.5 | Nástrojové oceli vysocelegované | ≤ 1100 N/mm² | 20 | 0,063 | 0,08 | 0,08 | 0,1 | 0,125 | 0,16 | 0,16 | 0,2 | 0,25 | 0,315 |
P.6 | Nástrojové a zušlechtěné oceli | > 1100 N/mm² | 18 | 0,063 | 0,08 | 0,08 | 0,1 | 0,125 | 0,16 | 0,16 | 0,2 | 0,25 | 0,315 |
M.1 | Nerezové oceli | ≤ 750 N/mm² | 12 | 0,05 | 0,063 | 0,063 | 0,08 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 |
M.2 | Nerezové oceli | 750 - 850 N/mm² | 12 | 0,05 | 0,063 | 0,063 | 0,08 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 |
M.3 | Nerezové oceli | > 850 N/mm² | 8 | 0,05 | 0,063 | 0,063 | 0,08 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 |
K.1 | Litina | ≤ 820 N/mm² (≤ 240 HB) | 33 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 | 0,25 | 0,315 | 0,4 | 0,5 |
K.2 | Litina | > 800 N/mm² (> 240 HB) | 33 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 | 0,25 | 0,315 | 0,4 | 0,5 |
N.3 | Slitiny hliníku (Si > 12%) | ≤ 600 N/mm² | 60 | 0,1 | 0,125 | 0,125 | 0,16 | 0,2 | 0,25 | 0,25 | 0,315 | 0,4 | 0,5 |
N.4 | Měď, slitiny mědi, mosaz a bronz | ≤ 800 N/mm² | 65 | 0,08 | 0,1 | 0,1 | 0,125 | 0,16 | 0,2 | 0,2 | 0,25 | 0,315 | 0,4 |
N.5 | Plasty | ≤ 300 N/mm² | 36 | 0,08 | 0,1 | 0,1 | 0,125 | 0,16 | 0,2 | 0,2 | 0,25 | 0,315 | 0,4 |
Vlastnosti produktu
Typ N
více +Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Výbrus špičky tvar N
více +Podbroušená kuželová plocha, DIN 1412 typ N.
Pravá šroubovice
Povlak TiN
více +Standardní vrstva použitelná univerzálně. Ve srovnání s
nepovlakovanými nástroji vykazuje o 300-400% větší trvanlivost ostří. Doporučujeme chlazení.
Úhel šroubovice 20°
Úhel špičky 120°
Materiál HSS Co5
více +Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
