148517R AlTiN Rychlořezná ocel HSSE-PM DIN 844K
Upínací prvek - stopka s ploškou
Typ HR
Geometrie
Možné směry posuvu
Provedení čela - rádius
Materiál HSSE-PM
Povlak AlTiN

Popis produktu

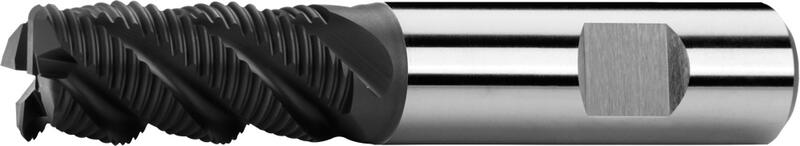

Frézy válcové čelní s rohovým radiusem, typ HR, ploška weldon, vyrobené z rychlořezné oceli HSSE-PM, dle normy DIN 844K, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, nerezových ocelí, mědi a slitin mědi, slitin chromu, titanu a slitin titanu.

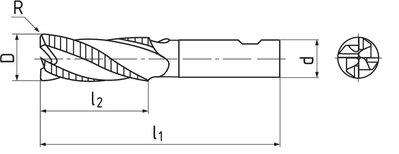

D
k 12
d
h 6
l1 l2 R Z Kód zboží Cena/ks Skladem Počet ks
6 6 57 16 1 4 148517R.060010 AlTiN 963,- Kč 819,- Kč Ano
6 6 57 16 2 4 148517R.060020 AlTiN 963,- Kč 819,- Kč Ano
10 10 72 22 1 4 148517R.100010 AlTiN 1 193,- Kč 1 014,- Kč Ano
10 10 72 22 2 4 148517R.100020 AlTiN 1 193,- Kč 1 014,- Kč Ano
12 12 83 25 1 4 148517R.120010 AlTiN 1 442,- Kč 1 226,- Kč Ano
12 12 83 25 2 4 148517R.120020 AlTiN 1 442,- Kč 1 226,- Kč Ano
16 16 92 32 2 4 148517R.160020 AlTiN 2 047,- Kč 1 740,- Kč Ano
16 16 92 32 4 4 148517R.160040 AlTiN 2 047,- Kč 1 740,- Kč Ne
20 20 104 38 2 4 148517R.200020 AlTiN 3 238,- Kč 2 752,- Kč Ano
20 20 104 38 4 4 148517R.200040 AlTiN 3 238,- Kč 2 752,- Kč Ano

l2 16, l2 25 ≠ DIN 844K

Řezné podmínky

>


Materiál

Pevnost

Ae

Ap

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 20
P.1 | Automatové a konstrukční oceli ≤ 600 N/mm² 1,5xD 0,5xD 78 0.035 0.042 0.051 0.06 0.08 0.1
P.3 | Nástrojové oceli nízkolegované ≤ 1100 N/mm² 1,5xD 0,5xD 51 0.035 0.042 0.051 0.06 0.08 0.1
P.6 | Nástrojové a zušlechtěné oceli > 1100 N/mm² 1,5xD 0,5xD 20 0.025 0.029 0.036 0.042 0.056 0.07
M.3 | Nerezové oceli > 850 mm² 1,5xD 0,5xD 37 0.035 0.045 0.051 0.06 0.095 0.13
N.1 | Hliník, Al-Si slitiny (Si ≤ 6%) ≤ 400 N/mm² 1,5xD 0,5xD 130 0.046 0.055 0.066 0.078 0.104 0.13
N.4 | Měď, slitiny mědi, mosaz a bronz ≤ 800 N/mm² 1,5xD 0,5xD 70 0.035 0.042 0.051 0.06 0.095 0.13
S.1 | Slitiny Cr-Ni ≤ 1500 N/mm² 1,5xD 0,5xD 23 0.035 0.042 0.051 0.06 0.095 0.13
S.2 | Titan a slitiny titanu ≤ 1250 N/mm² 1,5xD 0,5xD 23 0.025 0.029 0.036 0.042 0.056 0.07

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - stopka s ploškou

Upínací prvek - stopka s ploškou

více +
Válcová stopka s ploškou (Weldon) dle DIN 1835 B.
Geometrie

Geometrie

více +
Úhel šroubovice = 45°, úhel čela = 12°.
Provedení čela - rádius

Provedení čela - rádius

Povlak AlTiN

Povlak AlTiN

více +
S podobnými vlastnostmi a dokonce vyšší tvrdostí než TiAlN. Značná tepelná stabilita. Vhodné pro nejnáročnější aplikace. Vykazuje výborné výsledky v kombinací s ocelí HSSE-PM (ASP 2030). Frézy vyráběné z této ocely standardně povlakovány vrstvou AlTiN.
Typ HR

Typ HR

více +
Pro hrubování materiálů se střední až vyšší pevností (do 1200 Mpa), opracování Ra 6,3 a hrubší.
Možné směry posuvu

Možné směry posuvu

Materiál HSSE-PM

Materiál HSSE-PM

více +
Vysoce výkonná ocel vyrobená pomocí práškové metalurgie. Má homogenní strukturu, která se projevuje vyšší rozměrovou stálostí a trvanlivostí ostří nástroje. Vhodná pro obrábění vysoce pevných a těžce obrobitelných materiálů jako např. titanu a jeho slitin. Frézy z této oceli standardně dodáváme s povlakem AlTiN.
