S120612 AlTiN Slinuté karbidy (SK - tvrdokov) DIN 6527K
Upínací prvek - stopka s ploškou
Typ N
Úhel šroubovice = 30°, úhel čela = 12°
Možné směry posuvu
Provedení čela - 90°
Chlazení olejem
Tvrdokov (slinuté karbidy)
Povlak AlTiN

Popis produktu

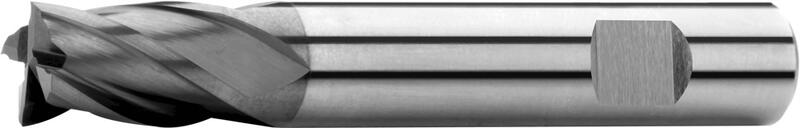

Frézy válcové čelní krátké, 2 břity do středu, 30°, typ N, weldon ploška, vyrobené z slinutých karbidů (SK - tvrdokov), dle normy DIN 6527 K, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, nerezových ocelí, litiny a slitin chromu.

D
h 10
d
h 6
l1 l2 Z Kód zboží Cena/ks Skladem Počet ks
3 6 50 5 4 S120612.030 AlTiN 548,- Kč 466,- Kč Ano
3,5 6 50 6 4 S120612.035 AlTiN 548,- Kč 466,- Kč Ne
4 6 54 8 4 S120612.040 AlTiN 560,- Kč 476,- Kč Ano
4,5 6 54 8 4 S120612.045 AlTiN 560,- Kč 476,- Kč Ano
5 6 54 9 4 S120612.050 AlTiN 560,- Kč 476,- Kč Ano
6 6 54 10 4 S120612.060 AlTiN 560,- Kč 476,- Kč Ne
8 8 58 12 4 S120612.080 AlTiN 698,- Kč 593,- Kč Ano
10 10 66 14 4 S120612.100 AlTiN 951,- Kč 808,- Kč Ano
12 12 73 16 4 S120612.120 AlTiN 1 367,- Kč 1 162,- Kč Ano
14 14 75 18 4 S120612.140 AlTiN 1 840,- Kč 1 564,- Kč Ano
16 16 82 22 4 S120612.160 AlTiN 2 320,- Kč 1 972,- Kč Ano
18 18 84 24 4 S120612.180 AlTiN 2 988,- Kč 2 540,- Kč Ano
20 20 92 26 4 S120612.200 AlTiN 3 512,- Kč 2 985,- Kč Ano

Řezné podmínky


Materiál

Pevnost

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20
P.1 | Automatové a konstrukční oceli ≤ 600 N/mm² 1xD 0,2xD 200 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
P.3 | Nástrojové oceli nízkolegované ≤ 1100 N/mm² 1xD 0,2xD 120 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
P.5 | Nástrojové oceli vysocelegované ≤ 1100 N/mm² 1xD 0,2xD 90 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
M.1 | Nerezové oceli ≤ 750 N/mm² 1xD 0,2xD 100 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
M.2 | Nerezové oceli 750 - 850 N/mm² 1xD 0,2xD 80 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
K.1 | Litina (≤ 240 HB) ≤ 820 N/mm² 1xD 0,2xD 150 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
K.2 | Litina (> 240 HB) > 800 N/mm² 1xD 0,2xD 120 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
S.1 | Slitiny Cr-Ni ≤ 1500 N/mm² 1xD 0,2xD 60 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1
S.2 | Titan, slitiny titanu ≤ 1250 N/mm² 1xD 0,2xD 75 0.015 0.03 0.04 0.05 0.06 0.08 0.09 0.1

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - stopka s ploškou

Upínací prvek - stopka s ploškou

více +
Válcová stopka s ploškou (Weldon) dle DIN 6535 HB.
Úhel šroubovice = 30°, úhel čela = 12°

Úhel šroubovice = 30°, úhel čela = 12°

Provedení čela - 90°

Provedení čela - 90°

Tvrdokov (slinuté karbidy)

Tvrdokov (slinuté karbidy)

více +
Karbidové materiály se vyznačují vysokou pevností v tlaku, vysokou tvrdostí a tedy vysokou odolností vůči opotřebení, ale také omezenou pevností v ohybu a houževnatostí.
Typ N

Typ N

více +
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Možné směry posuvu

Možné směry posuvu

Chlazení olejem

Chlazení olejem

Povlak AlTiN

Povlak AlTiN

více +
S podobnými vlastnostmi a dokonce vyšší tvrdostí než TiAlN. Značná tepelná stabilita. Vhodné pro nejnáročnější aplikace. Vykazuje výborné výsledky v kombinací s ocelí HSSE-PM (ASP 2030). Frézy vyráběné z této ocely standardně povlakovány vrstvou AlTiN.
