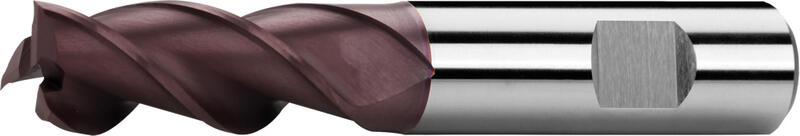

Frézy válcové čelní krátké, 1 břit přes střed, 40°, typ N, ploška weldon, povlak TiAlN
Popis produktu
Frézy válcové čelní krátké, 1 břit přes střed, typ N, ploška weldon, povlak TiAlN, vyrobené z rychlořezné oceli HSS Co8, dle normy DIN 844K, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, nerezových ocelí, litiny, slitin chromu, titanu a slitin titanu.
|
D
k 10 |
d
h 6 | l1 | l2 | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 6 | 51 | 7 | 3 | 140418.020 TiAlN | 358,- Kč 304,- Kč | Ano |
|
|
| 2,5 | 6 | 52 | 8 | 3 | 140418.025 TiAlN | 380,- Kč 323,- Kč | Ano |
|
|
| 3 | 6 | 52 | 8 | 3 | 140418.030 TiAlN | 390,- Kč 332,- Kč | Ano |
|
|
| 3,5 | 6 | 54 | 10 | 3 | 140418.035 TiAlN | 398,- Kč 338,- Kč | Ano |
|
|
| 4 | 6 | 55 | 11 | 3 | 140418.040 TiAlN | 374,- Kč 318,- Kč | Ano |
|
|
| 4,5 | 6 | 55 | 11 | 3 | 140418.045 TiAlN | 419,- Kč 356,- Kč | Ano |
|
|
| 5 | 6 | 57 | 13 | 3 | 140418.050 TiAlN | 400,- Kč 340,- Kč | Ano |
|
|
| 6 | 6 | 57 | 13 | 3 | 140418.060 TiAlN | 436,- Kč 371,- Kč | Ano |
|
|
| 7 | 10 | 66 | 16 | 3 | 140418.070 TiAlN | 496,- Kč 422,- Kč | Ano |
|
|
| 8 | 10 | 69 | 19 | 3 | 140418.080 TiAlN | 547,- Kč 465,- Kč | Ano |
|
|
| 9 | 10 | 69 | 19 | 3 | 140418.090 TiAlN | 621,- Kč 528,- Kč | Ano |
|
|
| 10 | 10 | 72 | 22 | 3 | 140418.100 TiAlN | 654,- Kč 556,- Kč | Ano |
|
|
| 11 | 12 | 79 | 22 | 3 | 140418.110 TiAlN | 740,- Kč 629,- Kč | Ne |
|
|
| 12 | 12 | 83 | 26 | 3 | 140418.120 TiAlN | 781,- Kč 664,- Kč | Ne |
|
|
| 13 | 12 | 83 | 26 | 3 | 140418.130 TiAlN | 916,- Kč 779,- Kč | Ano |
|
|
| 14 | 12 | 83 | 26 | 3 | 140418.140 TiAlN | 914,- Kč 777,- Kč | Ano |
|
|
| 15 | 12 | 83 | 26 | 3 | 140418.150 TiAlN | 1 070,- Kč 910,- Kč | Ano |
|
|
| 16 | 16 | 92 | 32 | 3 | 140418.160 TiAlN | 1 076,- Kč 915,- Kč | Ano |
|
|
| 17 | 16 | 92 | 32 | 3 | 140418.170 TiAlN | 1 274,- Kč 1 083,- Kč | Ne |
|
|
| 18 | 16 | 92 | 32 | 3 | 140418.180 TiAlN | 1 293,- Kč 1 099,- Kč | Ano |
|
|
| 19 | 16 | 92 | 32 | 3 | 140418.190 TiAlN | 1 606,- Kč 1 365,- Kč | Ne |
|
|
| 20 | 20 | 104 | 38 | 3 | 140418.200 TiAlN | 1 566,- Kč 1 331,- Kč | Ne |
|
|
| 22 | 20 | 104 | 38 | 3 | 140418.220 TiAlN | 2 267,- Kč 1 927,- Kč | Ano |
|
|
| 25 | 25 | 121 | 45 | 3 | 140418.250 TiAlN | 3 016,- Kč 2 564,- Kč | Ano |
|
|
| 28 | 25 | 121 | 45 | 3 | 140418.280 TiAlN | 3 668,- Kč 3 118,- Kč | Ne |
|
|
| 32 | 32 | 133 | 53 | 3 | 140418.320 TiAlN | 4 724,- Kč 4 015,- Kč | Ne |
|
Řezné podmínky
Materiál |
Pevnost |
Ap |
Ae |
Vc |
fz(mm/z) Ø 3 |
Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 1xD | 0,1xD | 67,5 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 | 0.1 | 0.12 |
| P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 1xD | 0,1xD | 58,5 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 | 0.1 | 0.12 |
| P.3 | Nástrojové oceli nízkolegované | ≤ 1100 N/mm² | 1xD | 0,1xD | 36 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 | 0.1 | 0.12 |
| P.4 | Zušlechtěné oceli | ≤ 900 N/mm² | 1xD | 0,1xD | 45 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 | 0.1 | 0.12 |
| P.5 | Nástrojové oceli vysocelegované | ≤ 1100 N/mm² | 1xD | 0,1xD | 24 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 | 0.1 | 0.12 |
| K.1 | Litina (≤ 240 HB) | ≤ 820 N/mm² | 1xD | 0,1xD | 52,5 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 | 0.1 | 0.12 |
| N.4 | Měď, slitiny mědi, mosaz, bronz | ≤ 800 N/mm² | 1xD | 0,1xD | 120-180 | 0.006 | 0.015 | 0.021 | 0.028 | 0.034 | 0.044 | 0.051 | 0.057 | 0.1 | 0.12 |
| S.1 | Slitiny Cr-Ni | ≤ 1500 N/mm² | 1xD | 0,1xD | 18 | 0.0042 | 0.0105 | 0.0147 | 0.0196 | 0.0238 | 0.0308 | 0.0357 | 0.0399 | 0.07 | 0.084 |
Vlastnosti produktu
Válcová stopka s ploškou (Weldon) dle DIN 1835 B.
Úhel šroubovice = 40°, úhel čela = 12°.
Vysoce výkonná ocel s dobrou houževnatostí a výbornou teplotní odolností. Vhodná především pro frézování vysoce pevných materiálů, austenitických ocelí, ocelí pro tváření za tepla atd.
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Možné směry posuvu
Vyznačuje se vysokou tvrdostí za vyšších teplot, dobrou odolností proti oxidaci a nízkou tepelnou vodivostí. Univerzální použití s důrazem na vysokorychlostní obrábění bez chlazení. Vhodné pro frézování tvrdých materiálů.
