120517 AlTiN Rychlořezná ocel HSSE-PM DIN 844K
Upínací prvek - stopka s ploškou
Typ N
Geometrie
Možné směry posuvu
Materiál HSSE-PM
Povlak AlTiN

Popis produktu

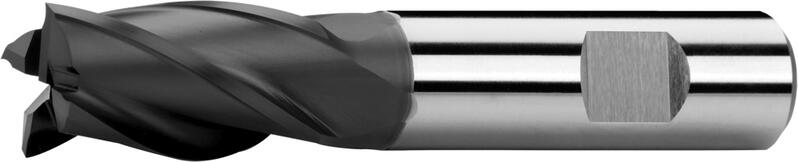

Frézy válcové čelní krátké, 1 břit přes střed, typ N, ploška weldon, vyrobené z rychlořezné oceli HSSE-PM, dle normy DIN 844K, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, nerezových ocelí, litiny, slitin chromu, titanu a slitin titanu.

D
k 10
d
h 6
l1 l2 Z Kód zboží Cena/ks Skladem Počet ks
2 6 51 7 4 120517.020 AlTiN 527,- Kč 448,- Kč Ano
3 6 52 8 4 120517.030 AlTiN 527,- Kč 448,- Kč Ano
4 6 55 11 4 120517.040 AlTiN 527,- Kč 448,- Kč Ano
5 6 57 13 4 120517.050 AlTiN 527,- Kč 448,- Kč Ano
6 6 57 13 4 120517.060 AlTiN 527,- Kč 448,- Kč Ano
8 10 69 19 4 120517.080 AlTiN 705,- Kč 599,- Kč Ano
10 10 72 22 4 120517.100 AlTiN 793,- Kč 674,- Kč Ano
12 12 83 26 4 120517.120 AlTiN 948,- Kč 806,- Kč Ano
14 12 83 26 4 120517.140 AlTiN 1 114,- Kč 947,- Kč Ano
16 16 92 32 4 120517.160 AlTiN 1 325,- Kč 1 126,- Kč Ano
18 16 92 32 4 120517.180 AlTiN 1 611,- Kč 1 369,- Kč Ano
20 20 104 38 4 120517.200 AlTiN 2 040,- Kč 1 734,- Kč Ano
25 25 121 45 5 120517.250 AlTiN 3 245,- Kč 2 758,- Kč Ne
30 25 121 45 5 120517.300 AlTiN 4 281,- Kč 3 639,- Kč Ano

Řezné podmínky


Materiál

Pevnost

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 32
P.2 | Konstrukční a lité oceli ≤ 850 N/mm² 1xD 0,1xD 99 0.017 0.023 0.031 0.037 0.048 0.056 0.063 0.085 0.1001
P.3 | Nástrojové oceli nízkolegované ≤ 1100 N/mm² 1xD 0,1xD 61.5 0.017 0.023 0.031 0.037 0.048 0.056 0.063 0.085 0.1001
P.4 | Zušlechtěné oceli ≤ 900 N/mm² 1xD 0,1xD 76.5 0.017 0.023 0.031 0.037 0.048 0.056 0.063 0.085 0.1001
P.5 | Nástrojové oceli vysocelegované ≤ 1100 N/mm² 1xD 0,1xD 61.5 0.017 0.023 0.031 0.037 0.048 0.056 0.063 0.085 0.1001
M.2 | Nerezové oceli 750 - 850 N/mm² 1xD 0,1xD 37.5 0.015 0.023 0.031 0.037 0.048 0.056 0.063 0.085 0.1001
K.1 | Litina (≤ 240 HB) ≤ 820 N/mm² 1xD 0,1xD 88.5 0.017 0.023 0.031 0.037 0.048 0.056 0.063 0.085 0.1001
N.2 | Slitiny Al-Si (Si ≤ 12%) ≤ 600 N/mm² 1xD 0,1xD 240-450 0.0221 0.0299 0.04030 0.0481 0.0624 0.0728 0.0819 0.1103 0.1301
S.1 | Slitiny Cr-Ni ≤ 1500 N/mm² 1xD 0,1xD 31.5 0.0119 0.0161 0.0217 0.0259 0.0336 0.0392 0.0441 0.052 0.0701
S.2 | Titan a slitiny titanu ≤ 1250 N/mm² 1xD 0,1xD 30 0.0119 0.0161 0.0217 0.0259 0.0336 0.0392 0.0441 0.052 0.0701

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - stopka s ploškou

Upínací prvek - stopka s ploškou

více +
Válcová stopka s ploškou (Weldon) dle DIN 1835 B.
Geometrie

Geometrie

více +
Úhel šroubovice = 30°, úhel čela = 12°.
Materiál HSSE-PM

Materiál HSSE-PM

více +
Vysoce výkonná ocel vyrobená pomocí práškové metalurgie. Má homogenní strukturu, která se projevuje vyšší rozměrovou stálostí a trvanlivostí ostří nástroje. Vhodná pro obrábění vysoce pevných a těžce obrobitelných materiálů jako např. titanu a jeho slitin. Frézy z této oceli standardně dodáváme s povlakem AlTiN.
Typ N

Typ N

více +
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Možné směry posuvu

Možné směry posuvu

Povlak AlTiN

Povlak AlTiN

více +
S podobnými vlastnostmi a dokonce vyšší tvrdostí než TiAlN. Značná tepelná stabilita. Vhodné pro nejnáročnější aplikace. Vykazuje výborné výsledky v kombinací s ocelí HSSE-PM (ASP 2030). Frézy vyráběné z této ocely standardně povlakovány vrstvou AlTiN.
