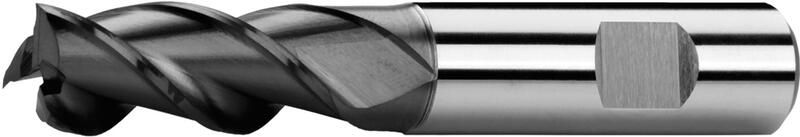

Frézy válcové čelní krátké, 1 břit přes střed, 30°, typ N, ploška weldon, povlak AlTiN
Popis produktu
Frézy válcové čelní krátké, 1 břit přes střed, typ N, ploška weldon, vyrobené z rychlořezné oceli HSSE-PM, dle normy DIN 844K, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, nerezových ocelí, litiny, slitin chromu, titanu a slitin titanu.
| D k 10 | d h 6 | l1 | l2 | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|
| 2 | 6 | 51 | 7 | 3 | 120417.020 AlTiN | 512,- Kč435,- Kč | Ano | ||
| 3 | 6 | 52 | 8 | 3 | 120417.030 AlTiN | 512,- Kč435,- Kč | Ano | ||
| 4 | 6 | 55 | 11 | 3 | 120417.040 AlTiN | 512,- Kč435,- Kč | Ano | ||
| 5 | 6 | 57 | 13 | 3 | 120417.050 AlTiN | 512,- Kč435,- Kč | Ano | ||
| 6 | 6 | 57 | 13 | 3 | 120417.060 AlTiN | 512,- Kč435,- Kč | Ano | ||
| 7 | 10 | 66 | 16 | 3 | 120417.070 AlTiN | 746,- Kč634,- Kč | Ano | ||
| 8 | 10 | 69 | 19 | 3 | 120417.080 AlTiN | 780,- Kč663,- Kč | Ano | ||
| 10 | 10 | 72 | 22 | 3 | 120417.100 AlTiN | 793,- Kč674,- Kč | Ano | ||
| 12 | 12 | 83 | 26 | 3 | 120417.120 AlTiN | 1 061,- Kč902,- Kč | Ano | ||
| 16 | 16 | 92 | 32 | 3 | 120417.160 AlTiN | 1 527,- Kč1 298,- Kč | Ano | ||
| 18 | 16 | 92 | 32 | 3 | 120417.180 AlTiN | 1 799,- Kč1 529,- Kč | Ano | ||
| 20 | 20 | 104 | 38 | 3 | 120417.200 AlTiN | 2 265,- Kč1 925,- Kč | Ano |
Řezné podmínky
Materiál | Pevnost | Ap | Ae | Vc | fz(mm/z) Ø 6 | Ø 8 | Ø 10 | Ø 12 | Ø 16 | Ø 18 | Ø 20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 1xD | 0,1xD | 99 | 0.017 | 0.023 | 0.031 | 0.037 | 0.048 | 0.056 | 0.063 |
| P.3 | Nástrojové oceli nízkolegované | ≤ 1100 N/mm² | 1xD | 0,1xD | 61.5 | 0.017 | 0.023 | 0.031 | 0.037 | 0.048 | 0.056 | 0.063 |
| P.4 | Zušlechtěné oceli | ≤ 900 N/mm² | 1xD | 0,1xD | 76.5 | 0.017 | 0.023 | 0.031 | 0.037 | 0.048 | 0.056 | 0.063 |
| P.5 | Nástrojové oceli vysocelegované | ≤ 1100 N/mm² | 1xD | 0,1xD | 61.5 | 0.017 | 0.023 | 0.031 | 0.037 | 0.048 | 0.056 | 0.063 |
| M.2 | Nerezové oceli | 750 - 850 N/mm² | 1xD | 0,1xD | 37.5 | 0.015 | 0.023 | 0.031 | 0.037 | 0.048 | 0.056 | 0.063 |
| K.1 | Litina (≤ 240 HB) | ≤ 820 N/mm² | 1xD | 0,1xD | 88.5 | 0.017 | 0.023 | 0.031 | 0.037 | 0.048 | 0.056 | 0.063 |
| N.2 | Hliník, Al-Si slitiny (Si ≤ 12%) | ≤ 600 N/mm² | 1xD | 0,1xD | 360-675 | 0.0221 | 0.0299 | 0.0403 | 0.0481 | 0.0624 | 0.0728 | 0.0819 |
| S.1 | Slitiny Cr-Ni | ≤ 1500 N/mm² | 1xD | 0,1xD | 31.5 | 0.0119 | 0.0161 | 0.0217 | 0.0259 | 0.0336 | 0.0392 | 0.0441 |
| S.2 | Titan a slitiny titanu | ≤ 1250 N/mm² | 1xD | 0,1xD | 30 | 0.0119 | 0.0161 | 0.0217 | 0.0259 | 0.0336 | 0.0392 | 0.0441 |
Vlastnosti produktu
Válcová stopka s ploškou (Weldon) dle DIN 1835 B.
Úhel šroubovice = 30°, úhel čela = 12°
Vysoce výkonná ocel vyrobená pomocí práškové metalurgie. Má homogenní strukturu, která se projevuje vyšší rozměrovou stálostí a trvanlivostí ostří nástroje. Vhodná pro obrábění vysoce pevných a těžce obrobitelných materiálů jako např. titanu a jeho slitin. Frézy z této oceli standardně dodáváme s povlakem AlTiN.
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Možné směry posuvu - všechny směry
S podobnými vlastnostmi a dokonce vyšší tvrdostí než TiAlN. Značná tepelná stabilita. Vhodné pro nejnáročnější aplikace. Vykazuje výborné výsledky v kombinací s ocelí HSSE-PM (ASP 2030). Frézy vyráběné z této ocely standardně povlakovány vrstvou AlTiN.
