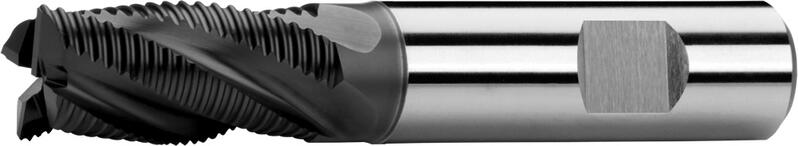

Frézy válcové čelní krátké, 1 břit přes střed, 30°, typ HR, ploška weldon, povlak AlTiN
Popis produktu
Frézy válcové čelní krátké, 1 břit přes střed, typ HR, ploška weldon, vyrobené z rychlořezné oceli HSSE-PM, dle normy DIN 844K, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, nerezových ocelí, litiny, slitin chromu, titanu a slitin titanu.
|
D
k 12 |
d
h 6 | l1 | l2 | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 57 | 13 | 4 | 128517.060 AlTiN | 917,- Kč 779,- Kč | Ano |
|
|
| 7 | 10 | 66 | 16 | 4 | 128517.070 AlTiN | 1 024,- Kč 870,- Kč | Ano |
|
|
| 8 | 10 | 69 | 19 | 4 | 128517.080 AlTiN | 1 024,- Kč 870,- Kč | Ano |
|
|
| 9 | 10 | 69 | 19 | 4 | 128517.090 AlTiN | 1 179,- Kč 1 002,- Kč | Ano |
|
|
| 10 | 10 | 72 | 22 | 4 | 128517.100 AlTiN | 1 179,- Kč 1 002,- Kč | Ano |
|
|
| 12 | 12 | 83 | 26 | 4 | 128517.120 AlTiN | 1 358,- Kč 1 154,- Kč | Ano |
|
|
| 14 | 12 | 12 | 26 | 4 | 128517.140 AlTiN | 1 606,- Kč 1 365,- Kč | Ano |
|
|
| 16 | 16 | 16 | 32 | 4 | 128517.160 AlTiN | 1 899,- Kč 1 614,- Kč | Ano |
|
|
| 18 | 16 | 18 | 32 | 4 | 128517.180 AlTiN | 2 249,- Kč 1 912,- Kč | Ano |
|
|
| 20 | 20 | 20 | 38 | 4 | 128517.200 AlTiN | 2 785,- Kč 2 367,- Kč | Ano |
|
|
| 22 | 20 | 104 | 38 | 5 | 128517.220 AlTiN | 3 055,- Kč 2 597,- Kč | Ano |
|
|
| 25 | 25 | 121 | 45 | 5 | 128517.250 AlTiN | 3 973,- Kč 3 377,- Kč | Ano |
|
|
| 30 | 25 | 121 | 45 | 5 | 128517.300 AlTiN | 5 645,- Kč 4 798,- Kč | Ano |
|
Řezné podmínky
Materiál |
Pevnost |
Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 32 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.3 | Nástrojové oceli nízkolegované | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 61.5 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 0.132 |
| P.5 | Nástrojové oceli vysocelegované | ≤ 1100 N/mm² | 1,5xD | 0,5xD | 61.5 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 0.132 |
| P.6 | Nástrojové a zušlechtěné oceli | > 1100 N/mm² | 1,5xD | 0,5xD | 51 | 0.0154 | 0.0196 | 0.0273 | 0.0308 | 0.0339 | 0.0616 | 0.07 | 0.077 | 0.0924 |
| K.2 | Litina (> 240 HB) | > 800 N/mm² | 1,5xD | 0,5xD | 66 | 0.022 | 0.028 | 0.039 | 0.044 | 0.077 | 0.088 | 0.1 | 0.11 | 0.132 |
| S.1 | Slitiny Cr-Ni | ≤ 1500 N/mm² | 1,5xD | 0,5xD | 31.5 | 0.0154 | 0.0196 | 0.0273 | 0.0308 | 0.0339 | 0.0616 | 0.07 | 0.077 | 0.0924 |
| S.2 | Titan a slitiny titanu | ≤ 1250 N/mm² | 1,5xD | 0,5xD | 30 | 0.0154 | 0.0196 | 0.0273 | 0.0308 | 0.0339 | 0.0616 | 0.07 | 0.077 | 0.0924 |
Vlastnosti produktu
Válcová stopka s ploškou (Weldon) dle DIN 1835 B.
Úhel šroubovice = 30°, úhel čela = 10°.
Vysoce výkonná ocel vyrobená pomocí práškové metalurgie. Má homogenní strukturu, která se projevuje vyšší rozměrovou stálostí a trvanlivostí ostří nástroje. Vhodná pro obrábění vysoce pevných a těžce obrobitelných materiálů jako např. titanu a jeho slitin. Frézy z této oceli standardně dodáváme s povlakem AlTiN.
Pro hrubování materiálů se střední až vyšší pevností (do 1200 Mpa), opracování Ra 6,3 a hrubší.
Možné směry posuvu
S podobnými vlastnostmi a dokonce vyšší tvrdostí než TiAlN. Značná tepelná stabilita. Vhodné pro nejnáročnější aplikace. Vykazuje výborné výsledky v kombinací s ocelí HSSE-PM (ASP 2030). Frézy vyráběné z této ocely standardně povlakovány vrstvou AlTiN.
