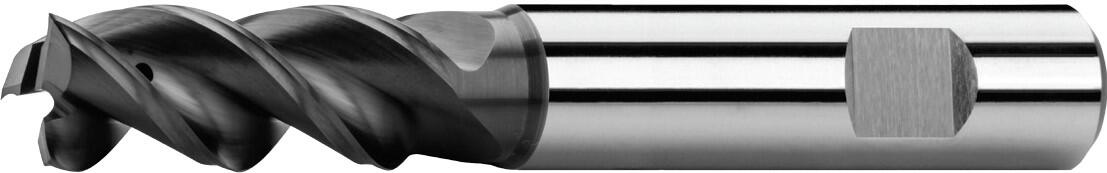

Frézy válcové čelní dlouhé s rohovým radiusem a vnitřním chlazením, 1 břit přes střed, 44°-46°, typ W, weldon ploška, povlak ta-C

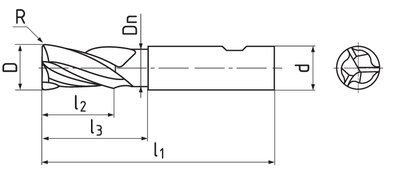

D
e8 | d | l1 | l2 | l3 | Dn | R | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
6 | 6 | 57 | 15 | 19 | 5,4 | 0,1 | 3 | S111412RC.060 | 2 003,- Kč 1 703,- Kč | Ano |
|
|
8 | 8 | 63 | 21 | 25 | 7,2 | 0,1 | 3 | S111412RC.080 | 2 490,- Kč 2 117,- Kč | Ano |
|
|
10 | 10 | 72 | 24 | 32 | 9 | 0,1 | 3 | S111412RC.100 | 3 084,- Kč 2 621,- Kč | Ne |
|
|
12 | 12 | 83 | 28 | 36 | 11 | 0,2 | 3 | S111412RC.120 | 3 817,- Kč 3 244,- Kč | Ne |
|
|
14 | 14 | 83 | 30 | 36 | 13 | 0,2 | 3 | S111412RC.140 | 4 877,- Kč 4 145,- Kč | Ano |
|
|
16 | 16 | 92 | 35 | 42 | 15 | 0,2 | 3 | S111412RC.160 | 5 999,- Kč 5 099,- Kč | Ne |
|
|
18 | 18 | 92 | 38 | 42 | 17 | 0,2 | 3 | S111412RC.180 | 7 435,- Kč 6 320,- Kč | Ano |
|
|
20 | 20 | 104 | 42 | 52 | 19 | 0,2 | 3 | S111412RC.200 | 8 707,- Kč 7 401,- Kč | Ano |
|
|
25 | 25 | 120 | 50 | 62 | 24 | 0,2 | 3 | S111412RC.250 | 13 563,- Kč 11 529,- Kč | Ano |
|

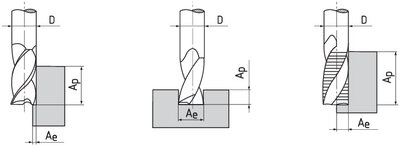

Řezné podmínky
Materiál |
Pevnost |
Ap |
Ae |
Vc |
fz(mm/z) Ø3 |
Ø4 |
Ø5 |
Ø6 |
Ø8 |
Ø10 |
Ø12 |
Ø16 |
Ø20 |
Ø25 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
N.1 | Hliník, Al-Si slitiny (Si ≤ 6%) | ≤ 400 N/mm² | 0,3xD | 1xD | 400 | 0,039 | 0,052 | 0,065 | 0,078 | 0,104 | 0,13 | 0,156 | 0,208 | 0,26 | 0,325 |
N.2 | Al-Si slitiny (Si ≤ 12%) | ≤ 600 N/mm² | 0,3xD | 1xD | 350 | 0,039 | 0,052 | 0,065 | 0,078 | 0,104 | 0,13 | 0,156 | 0,208 | 0,26 | 0,325 |
N.4 | Měď, slitiny mědi, mosaz a bronz | ≤ 800 N/mm² | 0,3xD | 1xD | 350 | 0,039 | 0,052 | 0,065 | 0,078 | 0,104 | 0,13 | 0,156 | 0,208 | 0,26 | 0,325 |
Vlastnosti produktu
Válcová stopka s ploškou (Weldon) dle DIN 6535 HB.
Úhel šroubovice = 44-46°, úhel čela = 15°.

Provedení čela - rádius

Chlazení vnitřní
Povlak ta-C je určen pro obrábění neželezných kovů, slitin hliníků s vyšším obsahem Si, měď, mosaz, bronz a plasty. Díky malé tloušťce, velmi nízkému součiniteli tření a nízké tendenci k nalepování materiálu je povlak ta-C vhodný pro materiály s tendencí se lepit, jelikož zabraňuje vzniků nárůstku na řezných břitech.
Pro obrábění měkkých nástrojů, např. hliníku a neželezných kovů.

Možné směry posuvu

Chlazení olejem
Karbidové materiály se vyznačují vysokou pevností v tlaku, vysokou tvrdostí a tedy vysokou odolností vůči opotřebení, ale také omezenou pevností v ohybu a houževnatostí.
