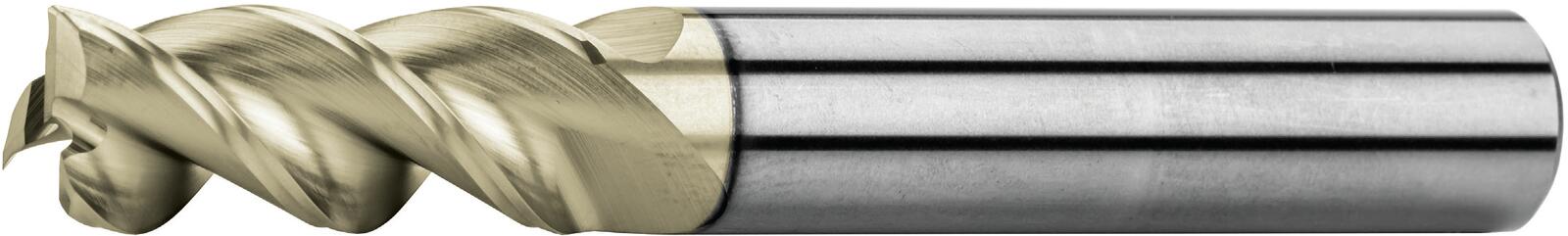

S111402R ZRN Slinuté karbidy (SK - tvrdokov)
Upínací prvek - hladká stopka
Podniková norma
Typ W
Geometrie
Možné směry posuvu
Provedení čela - rádius
Chlazení olejem
Tvrdokov (slinuté karbidy)
Povlak ZrN

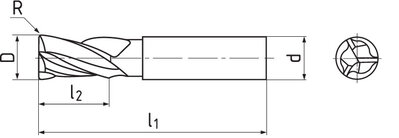

D
e 8
d
h 5
l1 l2 R Z Kód zboží Cena/ks Skladem Počet ks
6 6 57 15 0,2 3 S111402R.060 ZRN 654,- Kč 556,- Kč Ne
8 8 63 21 0,2 3 S111402R.080 ZRN 870,- Kč 740,- Kč Ano
10 10 72 24 0,3 3 S111402R.100 ZRN 1 258,- Kč 1 069,- Kč Ano
12 12 83 28 0,4 3 S111402R.120 ZRN 1 733,- Kč 1 473,- Kč Ano
14 14 83 30 0,4 3 S111402R.140 ZRN 2 091,- Kč 1 777,- Kč Ano
16 16 92 35 0,5 3 S111402R.160 ZRN 2 786,- Kč 2 368,- Kč Ano
18 18 92 38 0,5 3 S111402R.180 ZRN 3 385,- Kč 2 877,- Kč Ano
20 20 104 42 0,6 3 S111402R.200 ZRN 4 371,- Kč 3 715,- Kč Ano
25 25 120 50 0,6 3 S111402R.250 ZRN 7 558,- Kč 6 424,- Kč Ano

Řezné podmínky


Materiál

Pevnost

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø10

Ø 12

Ø 16

Ø 20

Ø 25
N.1 | Hliník, Al-Si slitiny (Si ≤ 6%) ≤ 400 N/mm² 1.5xD 1xD 350 0.069 0.092 0.115 0.138 0.184 0.23 0.288
N.2 | Al-Si slitiny (Si ≤ 12%) ≤ 600 N/mm² 1.5xD 1xD 300 0.069 0.092 0.115 0.138 0.184 0.23 0.288
N.4 | Měď, slitiny mědi, mosaz a bronz ≤ 800 N/mm² 1.5xD 1xD 300 0.069 0.092 0.115 0.138 0.184 0.23 0.288
N.5 | Plasty ≤ 300 N/mm² 1.5xD 1xD 350 0.069 0.092 0.115 0.138 0.184 0.23 0.288



Výpočty řezných podmínek



Vlastnosti produktu

Upínací prvek - hladká stopka

Upínací prvek - hladká stopka

více +
Hladká válcová stopka dle DIN 6535 HA.
Typ W

Typ W

více +
Pro obrábění měkkých nástrojů, např. hliníku a neželezných kovů.
Možné směry posuvu

Možné směry posuvu

Chlazení olejem

Chlazení olejem

Povlak ZrN

Povlak ZrN

více +
Povlak s vysokou korozní odolností a s vysokou odolností vůči adhezi neželezných kovů. Obrábění Al slitin s nižším obsahem Si, popř. obrábění plastů a mědi.
Podniková norma

Podniková norma

Geometrie

Geometrie

více +
Úhel šroubovice = 44-46°, úhel čela = 15°.
Provedení čela - rádius

Provedení čela - rádius

Tvrdokov (slinuté karbidy)

Tvrdokov (slinuté karbidy)

více +
Karbidové materiály se vyznačují vysokou pevností v tlaku, vysokou tvrdostí a tedy vysokou odolností vůči opotřebení, ale také omezenou pevností v ohybu a houževnatostí.
