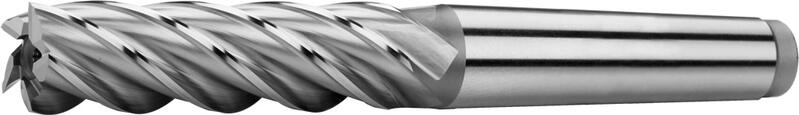

Frézy válcové čelní s MK dlouhé, polohrubozubé, 35°, typ N
Popis produktu
Frézy válcové čelní dlouhé, polohrubozubé, typ N, kuželová stopka Morse, vyrobené z rychlořezné oceli HSS Co5, dle normy DIN 845, vhodné na šlichtování a hrubování, pro obrábění ocelí, nerezových ocelí, litiny a slitin chromu.
|
D
k 10 | MK | l1 | l2 | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|
| 10 | 1 | 115 | 45 | 4 | 421245.100 | 906,- Kč 770,- Kč | Ano |
|
|
| 12 | 2 | 138 | 53 | 4 | 421245.120 | 941,- Kč 800,- Kč | Ano |
|
|
| 14 | 2 | 138 | 53 | 4 | 421245.140 | 1 103,- Kč 938,- Kč | Ano |
|
|
| 16 | 2 | 148 | 63 | 4 | 421245.160 | 1 233,- Kč 1 048,- Kč | Ano |
|
|
| 18 | 2 | 148 | 63 | 4 | 421245.180 | 1 396,- Kč 1 187,- Kč | Ano |
|
|
| 20 | 2 | 160 | 75 | 4 | 421245.200 | 1 513,- Kč 1 286,- Kč | Ano |
|
|
| 22 | 2 | 160 | 75 | 5 | 421245.220 | 1 796,- Kč 1 527,- Kč | Ano |
|
|
| 24 | 3 | 192 | 90 | 5 | 421245.240 | 1 928,- Kč 1 639,- Kč | Ano |
|
|
| 25 | 3 | 192 | 90 | 5 | 421245.250 | 2 114,- Kč 1 797,- Kč | Ne |
|
|
| 26 | 3 | 192 | 90 | 5 | 421245.260 | 2 644,- Kč 2 247,- Kč | Ano |
|
|
| 28 | 3 | 192 | 90 | 5 | 421245.280 | 2 815,- Kč 2 393,- Kč | Ano |
|
|
| 30 | 3 | 192 | 90 | 6 | 421245.300 | 3 028,- Kč 2 574,- Kč | Ano |
|
|
| 32 | 4 | 231 | 106 | 6 | 421245.320 | 3 467,- Kč 2 947,- Kč | Ano |
|
|
| 36 | 4 | 231 | 106 | 6 | 421245.360 | 3 860,- Kč 3 281,- Kč | Ano |
|
|
| 40 | 4 | 250 | 125 | 6 | 421245.400 | 4 251,- Kč 3 613,- Kč | Ano |
|
|
| 45 | 4 | 250 | 125 | 6 | 421245.450 | 5 376,- Kč 4 570,- Kč | Ano |
|
|
| 50 | 5 | 308 | 150 | 6 | 421245.500 | 6 497,- Kč 5 522,- Kč | Ne |
|
|
| 56 | 5 | 308 | 150 | 8 | 421245.560 | 9 539,- Kč 8 108,- Kč | Ano |
|
|
| 63 | 5 | 338 | 180 | 8 | 421245.630 | 12 255,- Kč 10 417,- Kč | Ano |
|
Řezné podmínky
Materiál |
Pevnost |
Ap |
Ae |
Vc |
fz(mm/z) Ø 10 |
Ø 16 |
Ø 20 |
Ø 25 |
Ø 32 |
Ø 40 |
Ø 50 |
Ø 63 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 1xD | 0,1xD | 37.5 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 1xD | 0,1xD | 32.5 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.3 | Nástrojové oceli nízkolegované | ≤ 1100 N/mm² | 1xD | 0,1xD | 18 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.4 | Zušlechtěné oceli | ≤ 900 N/mm² | 1xD | 0,1xD | 25 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.5 | Nástrojové oceli vysocelegované | ≤ 1100 N/mm² | 1xD | 0,1xD | 18 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| P.6 | Nástrojové a zušlechtěné oceli | > 1100 N/mm² | 1xD | 0,1xD | 16 | 0.02 | 0.031 | 0.035 | 0.04 | 0.045 | 0.054 | 0.059 | 0.064 |
| M.2 | Nerezové oceli | 750 - 850 N/mm² | 1xD | 0,1xD | 10 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| K.2 | Litina (> 240 HB) | > 800 N/mm² | 1xD | 0,1xD | 22 | 0.028 | 0.044 | 0.057 | 0.071 | 0.091 | 0.11 | 0.12 | 0.13 |
| S.1 | Slitiny Cr-Ni | ≤ 1500 N/mm² | 1xD | 0,1xD | 8 | 0.02 | 0.031 | 0.035 | 0.04 | 0.045 | 0.054 | 0.059 | 0.064 |
Vlastnosti produktu
Kuželová stopka Morse dle DIN 228 A.
Úhel šroubovice = 35°, úhel čela = 12°.
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
