423245 Rychlořezná ocel HSS Co5 DIN 845
Upínací prvek - Morse kužel
Typ CB
Typ N
Geometrie
Možné směry posuvu
Materiál HSS Co5

Popis produktu

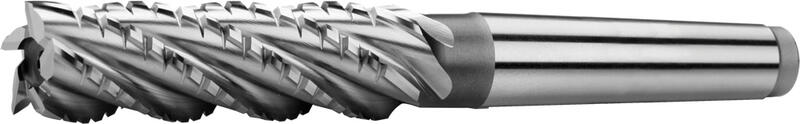

Frézy válcové čelní dlouhé, polohrubozubé, typ N, kuželová stopka Morse, vyrobené z rychlořezné oceli HSS Co5, dle normy DIN 845, vhodné na šlichtování a hrubování, pro obrábění ocelí, nerezových ocelí, litiny a slitin chromu.

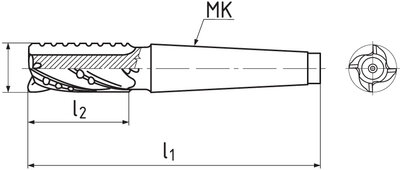

D
k 10
MK l1 l2 Z Kód zboží Cena/ks Skladem Počet ks
10 1 115 45 4 423245.100 1 117,- Kč 949,- Kč Ano
12 1 123 53 4 423245.120 1 155,- Kč 982,- Kč Ano
14 2 138 53 4 423245.140 1 410,- Kč 1 199,- Kč Ano
16 2 148 63 4 423245.160 1 600,- Kč 1 360,- Kč Ano
18 2 148 63 4 423245.180 1 862,- Kč 1 583,- Kč Ano
20 2 160 75 4 423245.200 2 018,- Kč 1 715,- Kč Ano
22 2 160 75 5 423245.220 2 410,- Kč 2 049,- Kč Ano
25 3 192 90 5 423245.250 2 830,- Kč 2 406,- Kč Ne
28 3 192 90 5 423245.280 3 772,- Kč 3 206,- Kč Ano
30 3 192 90 6 423245.300 4 212,- Kč 3 580,- Kč Ne
32 4 231 106 6 423245.320 4 712,- Kč 4 005,- Kč Ne
36 4 231 106 6 423245.360 5 142,- Kč 4 371,- Kč Ano
40 4 250 125 6 423245.400 5 666,- Kč 4 816,- Kč Ano
45 4 250 125 6 423245.450 7 800,- Kč 6 630,- Kč Ano
50 5 308 150 6 423245.500 10 097,- Kč 8 582,- Kč Ano
56 5 308 150 8 423245.560 13 532,- Kč 11 502,- Kč Ne
63 5 338 180 8 423245.630 16 970,- Kč 14 425,- Kč Ano

Řezné podmínky


Materiál

Pevnost

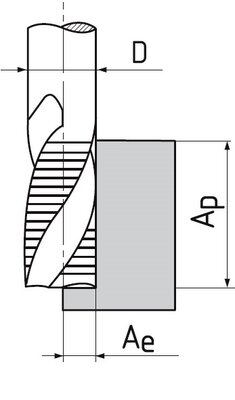

Ap

Ae

Vc
fz(mm/z)
Ø 10

Ø 16

Ø 20

Ø 25

Ø 32

Ø 40

Ø 50

Ø 63
P.1 | Automatové a konstrukční oceli ≤ 600 N/mm² 1xD 0,5xD 37,5 0.035 0.07 0.09 0.1 0.12 0.13 0.137 0.142
P.2 | Konstrukční a lité oceli ≤ 850 N/mm² 1xD 0,5xD 32,5 0.035 0.07 0.09 0.1 0.12 0.13 0.137 0.142
P.3 | Nástrojové oceli nízkolegované ≤ 1100 N/mm² 1xD 0,5xD 18 0.035 0.07 0.09 0.1 0.12 0.13 0.137 0.142
P.4 | Zušlechtěné oceli ≤ 900 N/mm² 1xD 0,5xD 25 0.035 0.07 0.09 0.1 0.12 0.13 0.137 0.142
P.5 | Nástrojové oceli vysocelegované ≤ 1100 N/mm² 1xD 0,5xD 18 0.035 0.07 0.09 0.1 0.12 0.13 0.137 0.142
P.6 | Nástrojové a zušlechtěné oceli > 1100 N/mm² 1xD 0,5xD 16 0.025 0.049 0.063 0.07 0.084 0.091 0.096 0.099
M.2 | Nerezové oceli 750 - 850 N/mm² 1xD 0,5xD 10 0.035 0.07 0.09 0.1 0.12 0.13 0.137 0.142
K.2 | Litina (> 240 HB) > 800 N/mm² 1xD 0,5xD 22 0.035 0.07 0.09 0.1 0.12 0.13 0.137 0.142
S.1 | Slitiny Cr-Ni ≤ 1500 N/mm² 1xD 0,5xD 8 0.025 0.049 0.063 0.07 0.084 0.091 0.096 0.099

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - Morse kužel

Upínací prvek - Morse kužel

více +
Kuželová stopka Morse dle DIN 228 A.
Typ N

Typ N

více +
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Možné směry posuvu

Možné směry posuvu

Typ CB

Typ CB

více +
Přerušené ostří - univerzální použití pro hrubování.
Geometrie

Geometrie

více +
Úhel šroubovice = 35°, úhel čela = 12°.
Materiál HSS Co5

Materiál HSS Co5

více +
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
