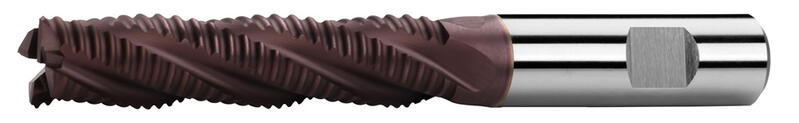

Frézy válcové čelní dlouhé, 1 břit přes střed, 30°, typ NR, ploška weldon, povlak TiAlN
Popis produktu
Frézy válcové čelní dlouhé, 1 břit přes střed, typ NR, ploška weldon, povlak TiAlN, vyrobené z rychlořezné oceli HSS Co8, dle normy DIN 844L, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, nerezových ocelí a litiny.
|
D
k 12 |
d
h 6 | l1 | l2 | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|---|
| 6 | 6 | 68 | 24 | 4 | 125518.060 TiAlN | 859,- Kč 730,- Kč | Ano |
|
|
| 7 | 10 | 80 | 30 | 4 | 125518.070 TiAlN | 1 060,- Kč 901,- Kč | Ne |
|
|
| 8 | 10 | 88 | 38 | 4 | 125518.080 TiAlN | 1 019,- Kč 866,- Kč | Ano |
|
|
| 9 | 10 | 88 | 38 | 4 | 125518.090 TiAlN | 1 139,- Kč 968,- Kč | Ano |
|
|
| 10 | 10 | 95 | 45 | 4 | 125518.100 TiAlN | 1 103,- Kč 938,- Kč | Ano |
|
|
| 11 | 12 | 102 | 45 | 4 | 125518.110 TiAlN | 1 346,- Kč 1 144,- Kč | Ano |
|
|
| 12 | 12 | 110 | 53 | 4 | 125518.120 TiAlN | 1 298,- Kč 1 103,- Kč | Ano |
|
|
| 14 | 12 | 110 | 53 | 4 | 125518.140 TiAlN | 1 567,- Kč 1 332,- Kč | Ano |
|
|
| 15 | 12 | 110 | 53 | 4 | 125518.150 TiAlN | 1 812,- Kč 1 540,- Kč | Ano |
|
|
| 16 | 16 | 123 | 63 | 4 | 125518.160 TiAlN | 1 818,- Kč 1 545,- Kč | Ne |
|
|
| 18 | 16 | 123 | 63 | 4 | 125518.180 TiAlN | 2 281,- Kč 1 939,- Kč | Ano |
|
|
| 20 | 20 | 141 | 75 | 4 | 125518.200 TiAlN | 2 633,- Kč 2 238,- Kč | Ano |
|
|
| 22 | 20 | 141 | 75 | 5 | 125518.220 TiAlN | 3 155,- Kč 2 682,- Kč | Ne |
|
|
| 24 | 25 | 166 | 90 | 5 | 125518.240 TiAlN | 3 991,- Kč 3 392,- Kč | Ano |
|
|
| 25 | 25 | 166 | 90 | 5 | 125518.250 TiAlN | 3 942,- Kč 3 351,- Kč | Ano |
|
|
| 26 | 25 | 166 | 90 | 5 | 125518.260 TiAlN | 4 905,- Kč 4 169,- Kč | Ne |
|
|
| 28 | 25 | 166 | 90 | 5 | 125518.280 TiAlN | 4 992,- Kč 4 243,- Kč | Ano |
|
|
| 30 | 25 | 166 | 90 | 5 | 125518.300 TiAlN | 5 774,- Kč 4 908,- Kč | Ano |
|
|
| 32 | 25 | 186 | 106 | 6 | 125518.320 TiAlN | 6 465,- Kč 5 495,- Kč | Ano |
|
|
| 36 | 32 | 186 | 106 | 6 | 125518.360 TiAlN | 7 288,- Kč 6 195,- Kč | Ano |
|
|
| 40 | 32 | 205 | 125 | 6 | 125518.40032 TiAlN | 8 780,- Kč 7 463,- Kč | Ano |
|
D 40 ≠ DIN 844L
Řezné podmínky
Materiál |
Pevnost |
Ap |
Ae |
Vc |
fz(mm/z) Ø 6 |
Ø 8 |
Ø 10 |
Ø 12 |
Ø 16 |
Ø 18 |
Ø 20 |
Ø 25 |
Ø 30 |
Ø 40 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 1,5xD | 0,5xD | 67,5 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.115 | 0.14 |
| P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 1,5xD | 0,5xD | 58,5 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.115 | 0.14 |
| P.4 | Zušlechtěné oceli | ≤ 900 N/mm² | 1,5xD | 0,5xD | 45 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.115 | 0.14 |
| M.2 | Nerezové oceli | 750 - 850 N/mm² | 1,5xD | 0,5xD | 22,5 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.115 | 0.14 |
| K.1 | Litina (≤ 240 HB) | ≤ 820 N/mm² | 1,5xD | 0,5xD | 52,5 | 0.02 | 0.025 | 0.035 | 0.04 | 0.07 | 0.08 | 0.09 | 0.1 | 0.115 | 0.14 |
Vlastnosti produktu
Válcová stopka s ploškou (Weldon) dle DIN 1835 B.
Úhel šroubovice = 30°, úhel čela = 12°
Vysoce výkonná ocel s dobrou houževnatostí a výbornou teplotní odolností. Vhodná především pro frézování vysoce pevných materiálů, austenitických ocelí, ocelí pro tváření za tepla atd.
Pro hrubování materiálů s nižší až střední pevností (do 700 Mpa), opracování Ra 12,5 a hrubší.
Možné směry posuvu - všechny směry
Vyznačuje se vysokou tvrdostí za vyšších teplot, dobrou odolností proti oxidaci a nízkou tepelnou vodivostí. Univerzální použití s důrazem na vysokorychlostní obrábění bez chlazení. Vhodné pro frézování tvrdých materiálů.
