125517 AlTiN Rychlořezná ocel HSSE-PM DIN 844L
Upínací prvek - stopka s ploškou
Typ NR
Úhel šroubovice = 30°, úhel čela = 12°
Možné směry posuvu
Materiál HSSE-PM
Povlak AlTiN

Popis produktu

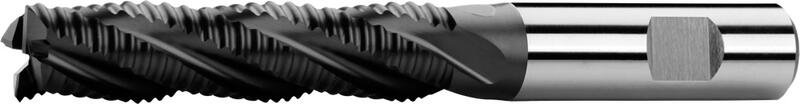

Frézy válcové čelní dlouhé, 1 břit přes střed, typ NR, ploška weldon, vyrobené z rychlořezné oceli HSSE-PM, dle normy DIN 844L, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, nerezových ocelí a litiny.

D
k 12
d
h 6
l1 l2 Z Kód zboží Cena/ks Skladem Počet ks
6 6 68 24 4 125517.060 AlTiN 1 099,- Kč 934,- Kč Ano
8 10 88 38 4 125517.080 AlTiN 1 223,- Kč 1 040,- Kč Ano
10 10 95 45 4 125517.100 AlTiN 1 365,- Kč 1 160,- Kč Ano
12 12 110 53 4 125517.120 AlTiN 1 600,- Kč 1 360,- Kč Ano
14 12 110 53 4 125517.140 AlTiN 1 910,- Kč 1 624,- Kč Ano
16 16 123 63 4 125517.160 AlTiN 2 233,- Kč 1 898,- Kč Ne
18 16 123 63 4 125517.180 AlTiN 2 643,- Kč 2 247,- Kč Ano
20 20 141 75 4 125517.200 AlTiN 3 252,- Kč 2 764,- Kč Ano
25 25 166 90 5 125517.250 AlTiN 4 739,- Kč 4 028,- Kč Ano
32 32 186 106 6 125517.320 AlTiN 7 661,- Kč 6 512,- Kč Ne

Řezné podmínky


Materiál

Pevnost

Ap

Ae

Vc
fz(mm/z)
Ø 6

Ø 8

Ø 10

Ø 12

Ø 16

Ø 18

Ø 20

Ø 25

Ø 30
P.1 | Automatové a konstrukční oceli ≤ 600 N/mm² 1,5xD 0,5xD 114 0.022 0.028 0.039 0.044 0.077 0.088 0.1 0.11 0.12
P.2 | Konstrukční a lité oceli ≤ 850 N/mm² 1,5xD 0,5xD 99 0.022 0.028 0.039 0.044 0.077 0.088 0.1 0.11 0.12
P.4 | Zušlechtěné oceli ≤ 900 N/mm² 1,5xD 0,5xD 76.5 0.022 0.028 0.039 0.044 0.077 0.088 0.1 0.11 0.12
M.2 | Nerezové oceli 750 - 850 N/mm² 1,5xD 0,5xD 37.5 0.022 0.028 0.039 0.044 0.077 0.088 0.1 0.11 0.12
K.1 | Litina (≤ 240 HB) ≤ 820 N/mm² 1,5xD 0,5xD 88.5 0.022 0.028 0.039 0.044 0.077 0.088 0.1 0.11 0.12

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - stopka s ploškou

Upínací prvek - stopka s ploškou

více +
Válcová stopka s ploškou (Weldon) dle DIN 1835 B.
Úhel šroubovice = 30°, úhel čela = 12°

Úhel šroubovice = 30°, úhel čela = 12°

Materiál HSSE-PM

Materiál HSSE-PM

více +
Vysoce výkonná ocel vyrobená pomocí práškové metalurgie. Má homogenní strukturu, která se projevuje vyšší rozměrovou stálostí a trvanlivostí ostří nástroje. Vhodná pro obrábění vysoce pevných a těžce obrobitelných materiálů jako např. titanu a jeho slitin. Frézy z této oceli standardně dodáváme s povlakem AlTiN.
Typ NR

Typ NR

více +
Pro hrubování materiálů s nižší až střední pevností (do 700 Mpa), opracování Ra 12,5 a hrubší.
Možné směry posuvu

Možné směry posuvu

Povlak AlTiN

Povlak AlTiN

více +
S podobnými vlastnostmi a dokonce vyšší tvrdostí než TiAlN. Značná tepelná stabilita. Vhodné pro nejnáročnější aplikace. Vykazuje výborné výsledky v kombinací s ocelí HSSE-PM (ASP 2030). Frézy vyráběné z této ocely standardně povlakovány vrstvou AlTiN.
