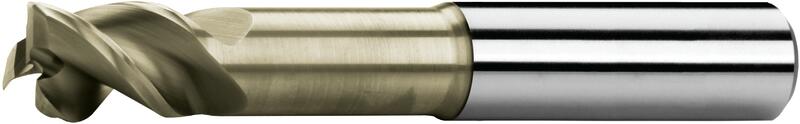

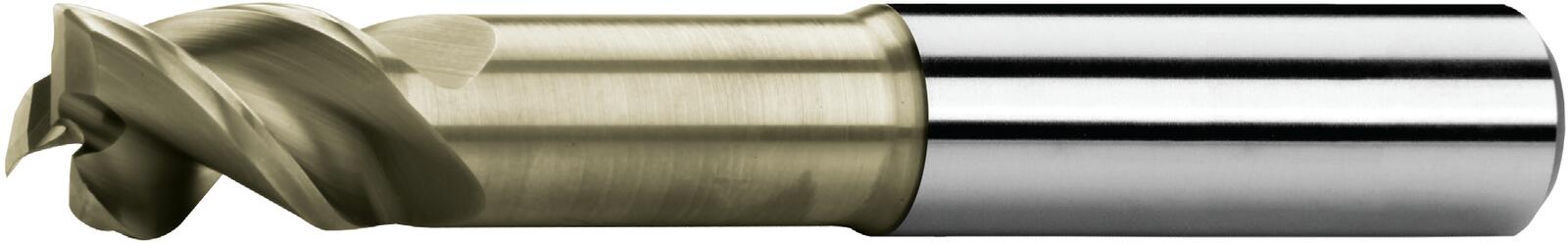

S112402R Slinuté karbidy (SK - tvrdokov)
Upínací prvek - hladká stopka
Typ W
Geometrie
Možné směry posuvu
Provedení čela - rádius
Chlazení olejem
Tvrdokov (slinuté karbidy)
Povlak ZrN
D
e8
d
h5
l1 l2 l3 Dn R Z Kód zboží Cena/ks Skladem Počet ks
6 6 62 7 24 5 0,2 3 S112402R.060 724,- Kč 615,- Kč Ne
8 8 68 9 30 7 0,2 3 S112402R.080 945,- Kč 803,- Kč Ano
10 10 80 11 38 9 0,3 3 S112402R.100 1 405,- Kč 1 194,- Kč Ano
12 12 93 13 46 11 0,4 3 S112402R.120 1 965,- Kč 1 670,- Kč Ano
14 14 93 15 46 13 0,4 3 S112402R.140 2 376,- Kč 2 020,- Kč Ano
16 16 108 17 58 15 0,5 3 S112402R.160 3 271,- Kč 2 780,- Kč Ne
18 18 108 19 58 17 0,5 3 S112402R.180 3 936,- Kč 3 346,- Kč Ano
20 20 126 21 74 19 0,6 3 S112402R.200 5 338,- Kč 4 537,- Kč Ano
25 25 150 26 92 24 0,6 3 S112402R.250 9 512,- Kč 8 085,- Kč Ano

Řezné podmínky


Materiál

Pevnost

Ap

Ae

Vc
fz(mm/z)
Ø 8

Ø 10

Ø 12

Ø 14

Ø 16

Ø 18

Ø 20

Ø 25
N.1 | Hliník, Al-Si slitiny (Si ≤ 6%) ≤ 400 N/mm² 0,5xD 0,3xD 200 0.08 0.1 0.12 0.14 0.16 0.18 0.2 0.25
N.2 | Al-Si slitiny (Si ≤ 12%) ≤ 600 N/mm² 0,5xD 0,3xD 200 0.08 0.1 0.12 0.14 0.16 0.18 0.2 0.25
N.4 | Měď, slitiny mědi, mosaz a bronz ≤ 800 N/mm² 0,5xD 0,3xD 500 0.08 0.1 0.12 0.14 0.16 0.18 0.2 0.25

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - hladká stopka

Upínací prvek - hladká stopka

více +
Hladká válcová stopka dle DIN 6535 HA.
Geometrie

Geometrie

více +
Úhel šroubovice = 44-46°, úhel čela = 15°.
Provedení čela - rádius

Provedení čela - rádius

Tvrdokov (slinuté karbidy)

Tvrdokov (slinuté karbidy)

více +
Karbidové materiály se vyznačují vysokou pevností v tlaku, vysokou tvrdostí a tedy vysokou odolností vůči opotřebení, ale také omezenou pevností v ohybu a houževnatostí.
Typ W

Typ W

více +
Pro obrábění měkkých nástrojů, např. hliníku a neželezných kovů.
Možné směry posuvu

Možné směry posuvu

Chlazení olejem

Chlazení olejem

Povlak ZrN

Povlak ZrN

více +
Povlak s vysokou korozní odolností a s vysokou odolností vůči adhezi neželezných kovů. Obrábění Al slitin s nižším obsahem Si, popř. obrábění plastů a mědi.
