Frézy válcové čelní dlouhé s rohovým radiusem, 1 břit přes střed, 30°, typ N, hladká stopka, povlak AlCrN

S102402R AlCrN Slinuté karbidy (SK - tvrdokov) DIN 6527L

Řezné podmínky Vlastnosti produktu Popis produktu

Popis produktu

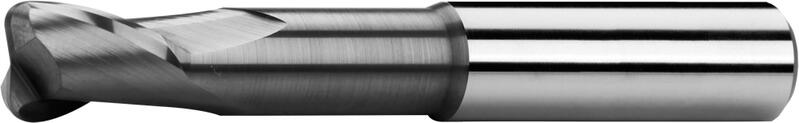

Frézy válcové čelní dlouhé, 1 břit přes střed, 30°, typ N, hladká stopka, rohový radius, vyrobené z slinutých karbidů (SK - tvrdokov), dle normy DIN 6527 L, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, litiny, titanu, slitin titanu a kalené oceli.

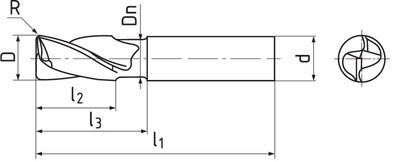

D k 12	d h 6	l₁	l₂	l₃	D_n	R	Z	Kód zboží	Cena/ks	Skladem
4	6	57	5	15	3,6	0,3	2	S102402R.04003 AlCrN	715,- Kč 608,- Kč	Ne
4	6	57	5	15	3,6	0,5	2	S102402R.04005 AlCrN	715,- Kč 608,- Kč	Ne
6	6	62	7	24	5,4	0,3	2	S102402R.06003 AlCrN	756,- Kč 643,- Kč	Ne
6	6	62	7	24	5,4	0,5	2	S102402R.06005 AlCrN	756,- Kč 643,- Kč	Ne
6	6	62	7	24	5,4	1	2	S102402R.06010 AlCrN	756,- Kč 643,- Kč	Ano
8	8	68	9	30	7,2	0,5	2	S102402R.08005 AlCrN	1 024,- Kč 870,- Kč	Ne
8	8	68	9	30	7,2	1	2	S102402R.08010 AlCrN	1 024,- Kč 870,- Kč	Ne
10	10	80	11	38	9	0,5	2	S102402R.10005 AlCrN	1 523,- Kč 1 295,- Kč	Ne
8	8	68	9	30	7,2	1	2	S102402R.10010 AlCrN	1 523,- Kč 1 295,- Kč	Ne
12	12	93	13	46	11	0,5	2	S102402R.12005 AlCrN	2 126,- Kč 1 807,- Kč	Ne
12	12	93	13	46	11	1	2	S102402R.12010 AlCrN	2 126,- Kč 1 807,- Kč	Ne
12	12	93	13	46	11	2	2	S102402R.12020 AlCrN	2 176,- Kč 1 850,- Kč	Ano
16	16	108	17	58	15	1	2	S102402R.16010 AlCrN	3 430,- Kč 2 916,- Kč	Ano
16	16	108	17	58	15	2	2	S102402R.16020 AlCrN	3 477,- Kč 2 955,- Kč	Ne
16	16	108	17	58	15	3	2	S102402R.16030 AlCrN	3 521,- Kč 2 993,- Kč	Ne

Řezné podmínky

Materiál	Pevnost	A_p	A_e	V_c	fz(mm/z) Ø 3	Ø 6	Ø 8	Ø 10	Ø 12	Ø 14	Ø 16	Ø 18	Ø 20
P.1 \| Automatové a konstrukční oceli	≤ 600 N/mm²	1xD	0,4xD	210	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
P.3 \| Nástrojové oceli nízkolegované	≤ 1100 N/mm²	1xD	0,4xD	175	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
P.5 \| Nástrojové oceli vysocelegované	≤ 1100 N/mm²	1xD	0,4xD	120	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
K.1 \| Litina (≤ 240 HB)	≤ 820 N/mm²	1xD	0,4xD	150	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
K.2 \| Litina (> 240 HB)	< 800 N/mm²	1xD	0,4xD	110	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
S.1 \| Slitiny Cr-Ni	≤ 1500 N/mm²	1xD	0,4xD	50	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
S.2 \| Titan a slitiny titanu	≤ 1250 N/mm²	1xD	0,4xD	70	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
H.1 \| Kalené oceli (< 54 HRC)	≤ 1920 N/mm²	1xD	0,4xD	120	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12
H.2 \| Kalené oceli (54 - 60 HRC)	1920 - 2210 N/mm²	1xD	0,4xD	100	0.018	0.036	0.048	0.06	0.072	0.084	0.096	0.108	0.12

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - hladká stopka

více +

Hladká válcová stopka dle DIN 6535 HA.

Geometrie

více +

Úhel šroubovice = 30°, úhel čela = 6°.

Provedení čela - rádius

Tvrdokov (slinuté karbidy)

více +

Karbidové materiály se vyznačují vysokou pevností v tlaku, vysokou tvrdostí a tedy vysokou odolností vůči opotřebení, ale také omezenou pevností v ohybu a houževnatostí.

Typ N

více +

Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.

Možné směry posuvu

Chlazení olejem

Povlak AlCrN

více +

Povlak s vysokou abrasivní odolností, stabilitou a tvrdostí při vysokých teplotách.
