S102402 AlCrN Slinuté karbidy (SK - tvrdokov) DIN 6527L
Upínací prvek - hladká stopka
Typ N
Geometrie
Možné směry posuvu
Provedení čela
Chlazení olejem
Tvrdokov (slinuté karbidy)
Povlak AlCrN

Popis produktu

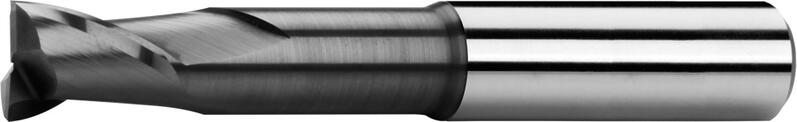

Frézy válcové čelní dlouhé, 1 břit přes střed, 30°, typ N, hladká stopka, vyrobené z slinutých karbidů (SK - tvrdokov), dle normy DIN 6527 L, vhodné na šlichtování, drážkování a hrubování, pro obrábění ocelí, litiny, titanu, slitin titanu a kalené oceli.

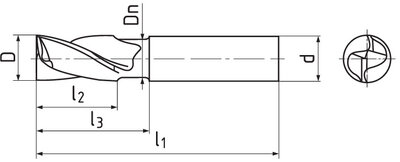

D
k 12
d
h 6
l1 l2 l3 Dn Z Kód zboží Cena/ks Skladem Počet ks
2 3 54 3 9 1,8 2 S102402.020 AlCrN 672,- Kč 571,- Kč Ano
3 6 54 4 11 2,7 2 S102402.030 AlCrN 672,- Kč 571,- Kč Ano
4 6 57 5 15 3,6 2 S102402.040 AlCrN 690,- Kč 587,- Kč Ne
5 6 62 6 23 4,5 2 S102402.050 AlCrN 733,- Kč 623,- Kč Ano
6 6 62 7 24 5,4 2 S102402.060 AlCrN 733,- Kč 623,- Kč Ano
7 8 68 8 28 6,3 2 S102402.070 AlCrN 1 006,- Kč 855,- Kč Ano
8 8 68 9 30 7,2 2 S102402.080 AlCrN 1 006,- Kč 855,- Kč Ne
9 10 80 10 36 8,2 2 S102402.090 AlCrN 1 512,- Kč 1 285,- Kč Ano
10 10 80 11 38 9 2 S102402.100 AlCrN 1 512,- Kč 1 285,- Kč Ne
11 12 93 12 44 10 2 S102402.110 AlCrN 2 117,- Kč 1 799,- Kč Ne
12 12 93 13 46 11 2 S102402.120 AlCrN 2 117,- Kč 1 799,- Kč Ne
14 14 93 15 46 13 2 S102402.140 AlCrN 2 500,- Kč 2 125,- Kč Ne
16 16 108 17 58 15 2 S102402.160 AlCrN 3 426,- Kč 2 912,- Kč Ne
18 18 108 19 58 17 2 S102402.180 AlCrN 4 068,- Kč 3 458,- Kč Ne
20 20 126 21 74 19 2 S102402.200 AlCrN 5 511,- Kč 4 684,- Kč Ne

Řezné podmínky


Materiál

Pevnost

Ap

Ae

Vc
fz(mm/z)
Ø 3

Ø 6

Ø 8

Ø 10

Ø 12

Ø 14

Ø 16

Ø 18

Ø 20
P.1 | Automatové a konstrukční oceli ≤ 600 N/mm² 1xD 0,4xD 210 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
P.3 | Nástrojové oceli nízkolegované ≤ 1100 N/mm² 1xD 0,4xD 175 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
P.5 | Nástrojové oceli vysocelegované ≤ 1100 N/mm² 1xD 0,4xD 120 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
K.1 | Litina (≤ 240 HB) ≤ 820 N/mm² 1xD 0,4xD 150 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
K.2 | Litina (> 240 HB) < 800 N/mm² 1xD 0,4xD 110 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
S.1 | Slitiny Cr-Ni ≤ 1500 N/mm² 1xD 0,4xD 50 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
S.2 | Titan a slitiny titanu ≤ 1250 N/mm² 1xD 0,4xD 70 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
H.1 | Kalené oceli (< 54 HRC) ≤ 1920 N/mm² 1xD 0,4xD 120 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12
H.2 | Kalené oceli (54 - 60 HRC) 1920 - 2210 N/mm² 1xD 0,4xD 100 0.018 0.036 0.048 0.06 0.072 0.084 0.096 0.108 0.12

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - hladká stopka

Upínací prvek - hladká stopka

více +
Hladká válcová stopka dle DIN 6535 HA.
Geometrie

Geometrie

více +
Úhel šroubovice = 30°, úhel čela = 6°.
Provedení čela

Provedení čela

Tvrdokov (slinuté karbidy)

Tvrdokov (slinuté karbidy)

více +
Karbidové materiály se vyznačují vysokou pevností v tlaku, vysokou tvrdostí a tedy vysokou odolností vůči opotřebení, ale také omezenou pevností v ohybu a houževnatostí.
Typ N

Typ N

více +
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Možné směry posuvu

Možné směry posuvu

Chlazení olejem

Chlazení olejem

Povlak AlCrN

Povlak AlCrN

více +
Povlak s vysokou abrasivní odolností, stabilitou a tvrdostí při vysokých teplotách.
