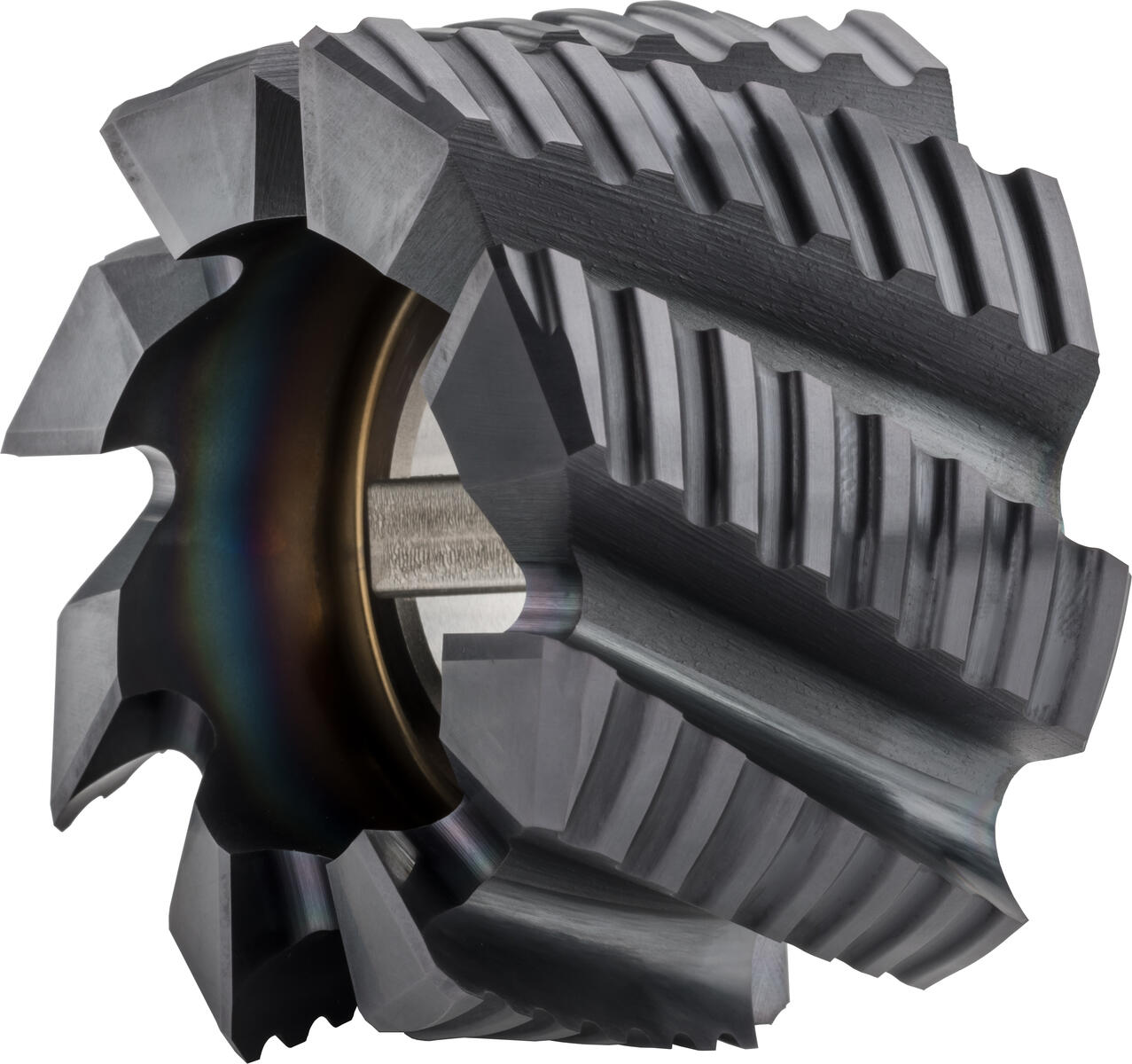

Frézy válcové čelní, polohrubozubé, typ NR-F. povlak AlTiN
Popis produktu
Frézy válcové čelní, typ NR-F (hrubovací dokončovací profil universální), vyrobené z vysoce výkonné rychlořezné oceli HSS-PM, dle normy DIN 1880, vhodné na hrubování, pro obrábění ocelí, nerezových ocelí, litiny a slitin chromu.
| D js 16 | d | l1 | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
|---|---|---|---|---|---|---|---|---|
| 40 | 16 | 32 | 6 | 624277PV.040 AlTiN | 6 740,- Kč5 729,- Kč | Ne | ||
| 50 | 22 | 36 | 6 | 624277PV.050 AlTiN | 8 353,- Kč7 100,- Kč | Ne | ||
| 63 | 27 | 40 | 8 | 624277PV.063 AlTiN | 11 349,- Kč9 647,- Kč | Ne | ||
| 80 | 27 | 45 | 8 | 624277PV.080 AlTiN | 17 194,- Kč14 615,- Kč | Ne | ||
| 100 | 32 | 50 | 10 | 624277PV.100 AlTiN | 25 554,- Kč21 721,- Kč | Ne |
Řezné podmínky
Materiál | Pevnost | Ap | Ae | Vc | fz(mm/z) Ø 40 | Ø 50 | Ø 63 | Ø 100 |
|---|---|---|---|---|---|---|---|---|
| P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 0,8xl1 | 0,75xD | 45 | 0.144 | 0.153 | 0.18 | 0.207 |
| P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 0,8xl1 | 0,75xD | 39 | 0.144 | 0.153 | 0.18 | 0.207 |
| P.4 | Zušlechtěné oceli | ≤ 900 N/mm² | 0,8xl1 | 0,75xD | 30 | 0.144 | 0.153 | 0.18 | 0.207 |
| M.2 | Nerezové oceli | 750 - 850 N/mm² | 0,8xl1 | 0,75xD | 15 | 0.144 | 0.153 | 0.18 | 0.207 |
| K.2 | Litina (> 240 HB) | > 800 N/mm² | 0,8xl1 | 0,75xD | 25 | 0.144 | 0.153 | 0.18 | 0.207 |
| S.2 | Titan, slitiny titanu | ≤ 1250 N/mm² | 0,8xl1 | 0,75xD | 12 | 0.1005 | 0.1065 | 0.126 | 0.1455 |
Vlastnosti produktu
Upínací díra s podélnou drážkou pro pero a s příčnou unášecí drážkou dle DIN 138.
Úhel šroubovice = 30°, úhel čela = 12°
Vysoce výkonná ocel vyrobená pomocí práškové metalurgie. Má homogenní strukturu, která se projevuje vyšší rozměrovou stálostí a trvanlivostí ostří nástroje. Vhodná pro obrábění vysoce pevných a těžce obrobitelných materiálů jako např. titanu a jeho slitin. Frézy z této oceli standardně dodáváme s povlakem AlTiN.
Pro obrábění materiálů s nižší až střední pevností (do 700 Mpa), opracování Ra 3,2 a hrubší, v běžných případech zastává funkci hrubovacího a dokončovacího nástroje.
Možné směry posuvu - jeden směr
S podobnými vlastnostmi a dokonce vyšší tvrdostí než TiAlN. Značná tepelná stabilita. Vhodné pro nejnáročnější aplikace. Vykazuje výborné výsledky v kombinací s ocelí HSSE-PM (ASP 2030). Frézy vyráběné z této ocely standardně povlakovány vrstvou AlTiN.
