624275 TiAlN Rychlořezná ocel HSS Co5 DIN 1880
Upínací prvek - upínací díra s unášecí drážkou
Typ NR
Geometrie
Možné směry posuvu
Materiál HSS Co5
Povlak TiAlN

Popis produktu

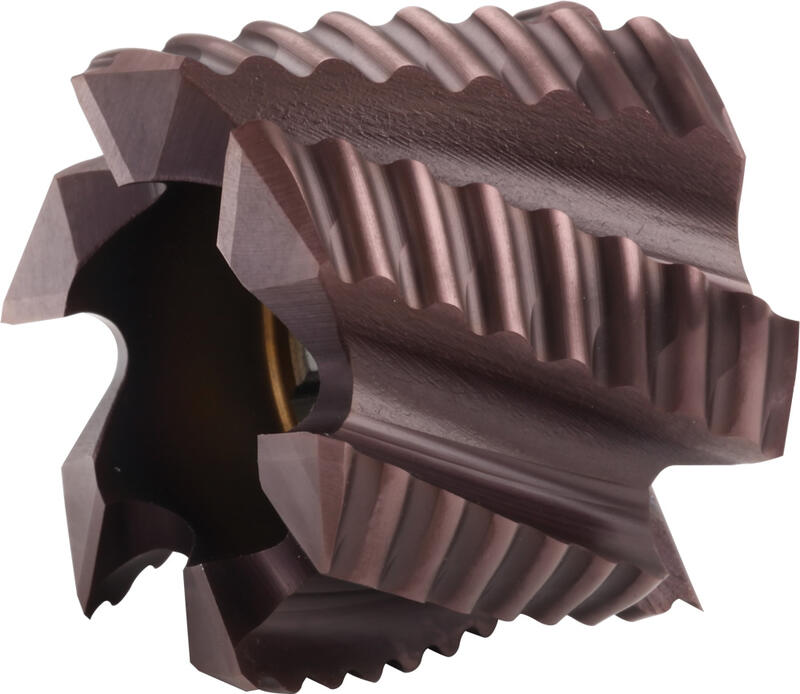

Frézy válcové čelní, polohrubozubé, typ NR, povlak TiAlN, vyrobené z rychlořezné oceli HSS Co5, dle normy DIN 1880, vhodné na hrubování, pro obrábění ocelí, nerezových ocelí a litiny.

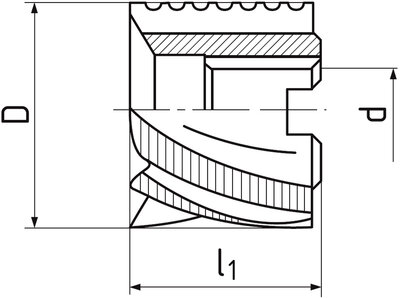

D
js 16
d
H 7
l1 Z Kód zboží Cena/ks Skladem Počet ks
40 16 32 8 624275.040 TiAlN 4 446,- Kč 3 779,- Kč Ano
50 22 36 8 624275.050 TiAlN 5 457,- Kč 4 638,- Kč Ano
63 27 40 8 624275.063 TiAlN 7 016,- Kč 5 964,- Kč Ano
80 27 45 8 624275.080 TiAlN 9 629,- Kč 8 185,- Kč Ne
100 32 50 12 624275.100 TiAlN 14 793,- Kč 12 574,- Kč Ano

Řezné podmínky


Materiál

Pevnost

Ae

Ap

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 63

Ø 80

Ø 100
P.1 | Automatové a konstrukční oceli ≤ 600 N/mm² 0,8xl1 0,75xD 67.5 0.096 0.102 0.12 0.132 0.138
P.2 | Konstrukční a lité oceli ≤ 850 N/mm² 0,8xl1 0,75xD 58.5 0.096 0.102 0.12 0.132 0.138
P.4 | Zušlechtěné oceli ≤ 900 N/mm² 0,8xl1 0,75xD 45 0.096 0.102 0.12 0.132 0.138
M.2 | Nerezové oceli 750 - 850 N/mm² 0,8xl1 0,75xD 22.5 0.096 0.102 0.12 0.132 0.138
K.2 | Litina (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 37.5 0.096 0.102 0.12 0.132 0.138

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - upínací díra s unášecí drážkou

Upínací prvek - upínací díra s unášecí drážkou

více +
Upínací díra s podélnou drážkou pro pero a s příčnou unášecí drážkou dle DIN 138.
Geometrie

Geometrie

více +
Úhel šroubovice = 30°, úhel čela = 12°.
Materiál HSS Co5

Materiál HSS Co5

více +
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
Typ NR

Typ NR

více +
Pro hrubování materiálů s nižší až střední pevností (do 700 Mpa), opracování Ra 12,5 a hrubší.

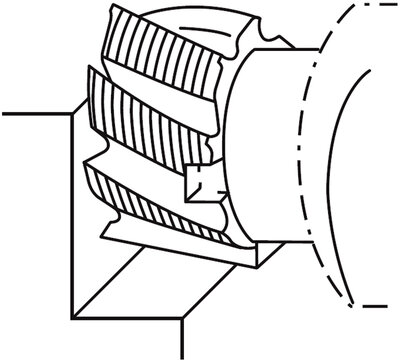

Možné směry posuvu

Možné směry posuvu

Povlak TiAlN

Povlak TiAlN

více +
Vyznačuje se vysokou tvrdostí za vyšších teplot, dobrou odolností proti oxidaci a nízkou tepelnou vodivostí. Univerzální použití s důrazem na vysokorychlostní obrábění bez chlazení. Vhodné pro frézování tvrdých materiálů.
