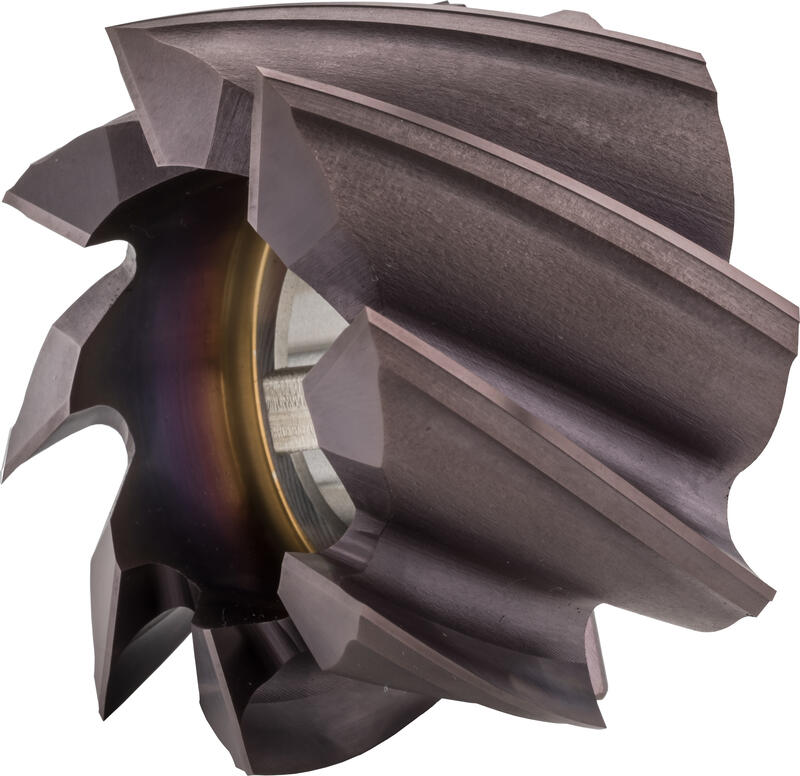

Frézy válcové čelní, polohrubozubé, typ N, povak TiAlN
D
js 16 |
d
H 7 | l1 | Z | Kód zboží | Cena/ks | Skladem | Počet ks | |
---|---|---|---|---|---|---|---|---|
40 | 16 | 32 | 8 | 620278V.040 TiAlN | 3 809,- Kč 3 238,- Kč | Ano |
|
|
50 | 22 | 36 | 8 | 620278V.050 TiAlN | 4 851,- Kč 4 123,- Kč | Ano |
|
|
63 | 27 | 40 | 8 | 620278V.063 TiAlN | 6 471,- Kč 5 500,- Kč | Ano |
|
|
80 | 27 | 45 | 10 | 620278V.080 TiAlN | 9 373,- Kč 7 967,- Kč | Ano |
|
|
100 | 32 | 50 | 12 | 620278V.100 TiAlN | 14 054,- Kč 11 946,- Kč | Ne |
|
|
125 | 40 | 56 | 14 | 620278V.125 TiAlN | 20 246,- Kč 17 209,- Kč | Ano |
|
|
160 | 50 | 63 | 16 | 620278V.160 TiAlN | 30 429,- Kč 25 865,- Kč | Ne |
|
Řezné podmínky
Materiál |
Pevnost |
Ap |
Ae |
Vc |
fz(mm/z) Ø 40 |
Ø 50 |
Ø 63 |
Ø 80 |
Ø 100 |
Ø 125 |
Ø 160 |
---|---|---|---|---|---|---|---|---|---|---|---|
P.1 | Automatové a konstrukční oceli | ≤ 600 N/mm² | 0,8xl1 | 0,75xD | 67,5 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 | 0.12 |
P.2 | Konstrukční a lité oceli | ≤ 850 N/mm² | 0,8xl1 | 0,75xD | 58,5 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 | 0.12 |
P.3 | Nástrojové oceli nízkolegované | ≤ 1100 N/mm² | 0,8xl1 | 0,75xD | 36 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 | 0.12 |
P.4 | Zušlechtěné oceli | ≤ 900 N/mm² | 0,8xl1 | 0,75xD | 45 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 | 0.12 |
P.5 | Nástrojové oceli vysocelegované | ≤ 1100 N/mm² | 0,8xl1 | 0,75xD | 36 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 | 0.12 |
M.2 | Nerezové oceli | 750 - 850 N/mm² | 0,8xl1 | 0,75xD | 22,5 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 | 0.12 |
K.2 | Litina (> 240 HB) | > 800 N/mm² | 0,8xl1 | 0,75xD | 37,5 | 0.08 | 0.085 | 0.1 | 0.105 | 0.11 | 0.115 | 0.12 |
Vlastnosti produktu
Upínací prvek - upínací díra s unášecí drážkou
více +Upínací díra s podélnou drážkou pro pero a s příčnou unášecí drážkou dle DIN 138.
Úhel šroubovice = 30°, úhel čela = 12°
Materiál HSS Co8
více +Vysoce výkonná ocel s dobrou houževnatostí a výbornou teplotní odolností. Vhodná především pro frézování vysoce pevných materiálů, austenitických ocelí, ocelí pro tváření za tepla atd.
Typ N
více +Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Možné směry posuvu - jeden směr
Povlak TiAlN
více +Vyznačuje se vysokou tvrdostí za vyšších teplot, dobrou odolností proti oxidaci a nízkou tepelnou vodivostí. Univerzální použití s důrazem na vysokorychlostní obrábění bez chlazení. Vhodné pro frézování tvrdých materiálů.
