628275 TiAlN Rychlořezná ocel HSS Co5 DIN 1880
Upínací prvek - upínací díra s unášecí drážkou
Typ HR
Úhel šroubovice = 30°, úhel čela = 10°
Možné směry posuvu
Materiál HSS Co5
Povlak TiAlN

Popis produktu

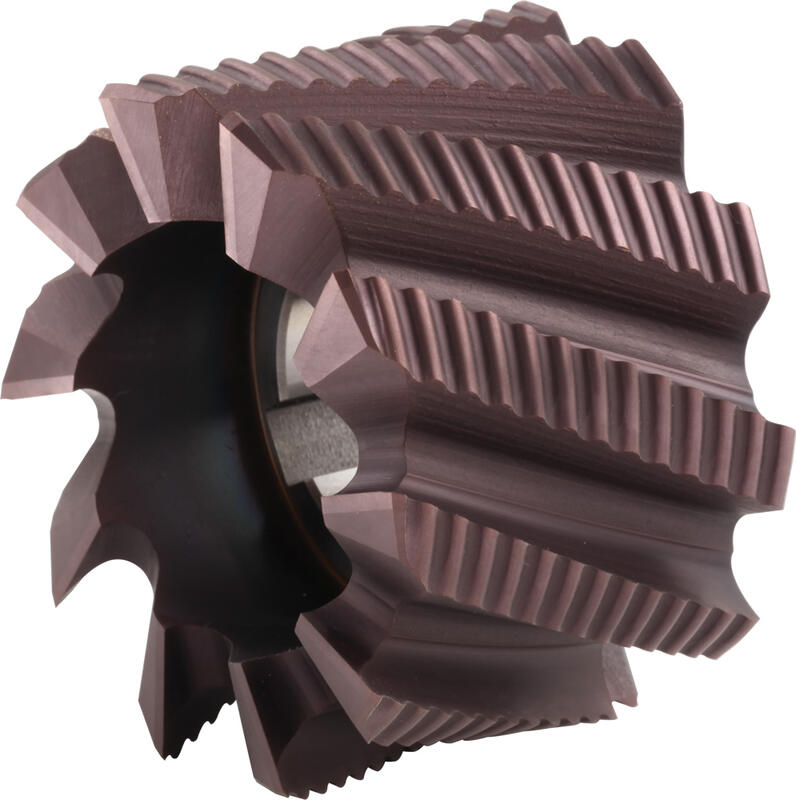

Frézy válcové čelní, polohrubozubé, typ HR, povlak TiAlN, vyrobené z rychlořezné oceli HSS Co5, dle normy DIN 1880, vhodné na hrubování, pro obrábění ocelí, nerezových ocelí, litiny a slitin chromu.

D
js 16
d
H 7
l1 Z Kód zboží Cena/ks Skladem Počet ks
40 16 32 8 628275.040 TiAlN 4 639,- Kč 3 943,- Kč Ne
50 22 36 8 628275.050 TiAlN 5 704,- Kč 4 848,- Kč Ano
63 27 40 10 628275.063 TiAlN 7 331,- Kč 6 231,- Kč Ano
80 27 45 10 628275.080 TiAlN 10 075,- Kč 8 564,- Kč Ne
100 32 50 12 628275.100 TiAlN 15 409,- Kč 13 098,- Kč Ano

Řezné podmínky


Materiál

Pevnost

Ap

Ae

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 63

Ø 80

Ø 100
P.2 | Konstrukční a lité oceli ≤ 850 N/mm² 0,8xl1 0,75xD 48,75 0.096 0.102 0.12 0.132 0.138
P.3 | Nástrojové oceli nízkolegované ≤ 1100 N/mm² 0,8xl1 0,75xD 27 0.096 0.102 0.12 0.132 0.138
P.4 | Zušlechtěné oceli ≤ 900 N/mm² 0,8xl1 0,75xD 37,5 0.096 0.102 0.12 0.132 0.138
P.5 | Nástrojové oceli vysocelegované ≤ 1100 N/mm² 0,8xl1 0,75xD 27 0.096 0.102 0.12 0.132 0.138
M.2 | Nerezové oceli 750 - 850 N/mm² 0,8xl1 0,75xD 15 0.096 0.102 0.12 0.132 0.138
K.2 | Litina (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 33 0.096 0.102 0.12 0.132 0.138
S.1 | Slitiny Cr-Ni ≤ 1500 N/mm² 0,8xl1 0,75xD 12 0.067 0.071 0.084 0.092 0.097

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - upínací díra s unášecí drážkou

Upínací prvek - upínací díra s unášecí drážkou

více +
Upínací díra s podélnou drážkou pro pero a s příčnou unášecí drážkou dle DIN 138.
Úhel šroubovice = 30°, úhel čela = 10°

Úhel šroubovice = 30°, úhel čela = 10°

Materiál HSS Co5

Materiál HSS Co5

více +
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
Typ HR

Typ HR

více +
Pro hrubování materiálů se střední až vyšší pevností (do 1200 Mpa), opracování Ra 6,3 a hrubší.
Možné směry posuvu

Možné směry posuvu

Povlak TiAlN

Povlak TiAlN

více +
Vyznačuje se vysokou tvrdostí za vyšších teplot, dobrou odolností proti oxidaci a nízkou tepelnou vodivostí. Univerzální použití s důrazem na vysokorychlostní obrábění bez chlazení. Vhodné pro frézování tvrdých materiálů.
