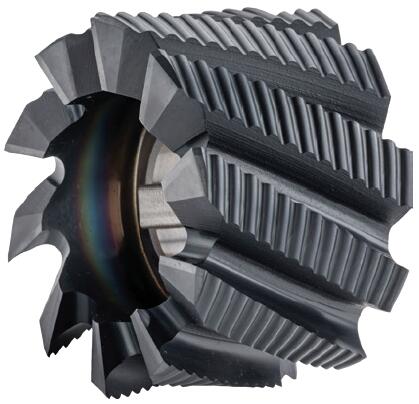

628277 AlTiN Rychlořezná ocel HSSE-PM DIN 1880
Upínací prvek - upínací díra s unášecí drážkou
Typ HR
Geometrie
Možné směry posuvu
Materiál HSSE-PM
Povlak AlTiN
D d l1 Z Kód zboží Cena/ks Skladem Počet ks
40 16 32 6 628277.040Z6 ALTIN 5 829,- Kč 4 955,- Kč Ne
50 22 36 8 628277.050 ALTIN 7 695,- Kč 6 541,- Kč Ne
63 27 40 10 628277.063 ALTIN 10 994,- Kč 9 345,- Kč Ano
80 27 45 10 628277.080 ALTIN 17 171,- Kč 14 595,- Kč Ne

Řezné podmínky


Materiál

Pevnost

Ap

Ae

Vc
fz(mm/z)
Ø 40

Ø 50

Ø 63

Ø 80
P.2 | Konstrukční a lité oceli ≤ 850 N/mm² 0,8xl1 0,75xD 39 0.08 0.085 0.09 0.11
P.3 | Nástrojové oceli nízkolegované ≤ 1100 N/mm² 0,8xl1 0,75xD 18 0.08 0.085 0.09 0.11
P.4 | Zušlechtěné oceli ≤ 900 N/mm² 0,8xl1 0,75xD 30 0.08 0.085 0.09 0.11
P.5 | Zušlechtěné oceli ≤ 1100 N/mm² 0,8xl1 0,75xD 18 0.08 0.085 0.09 0.11
M.2 | Nerezové oceli 750 - 850 N/mm² 0,8xl1 0,75xD 15 0.08 0.085 0.09 0.11
K.2 | Litina (> 240 HB) > 800 N/mm² 0,8xl1 0,75xD 25 0.08 0.085 0.09 0.11
S.1 | Slitiny Cr-Ni ≤ 1500 N/mm² 0,8xl1 0,75xD 12 0.056 0.06 0.63 0.077

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - upínací díra s unášecí drážkou

Upínací prvek - upínací díra s unášecí drážkou

více +
Upínací díra s podélnou drážkou pro pero a s příčnou unášecí drážkou dle DIN 138.
Geometrie

Geometrie

více +
Úhel šroubovice = 30°, úhel čela = 10°.
Materiál HSSE-PM

Materiál HSSE-PM

více +
Vysoce výkonná ocel vyrobená pomocí práškové metalurgie. Má homogenní strukturu, která se projevuje vyšší rozměrovou stálostí a trvanlivostí ostří nástroje. Vhodná pro obrábění vysoce pevných a těžce obrobitelných materiálů jako např. titanu a jeho slitin. Frézy z této oceli standardně dodáváme s povlakem AlTiN.
Typ HR

Typ HR

více +
Pro hrubování materiálů se střední až vyšší pevností (do 1200 Mpa), opracování Ra 6,3 a hrubší.
Možné směry posuvu

Možné směry posuvu

Povlak AlTiN

Povlak AlTiN

více +
S podobnými vlastnostmi a dokonce vyšší tvrdostí než TiAlN. Značná tepelná stabilita. Vhodné pro nejnáročnější aplikace. Vykazuje výborné výsledky v kombinací s ocelí HSSE-PM (ASP 2030). Frézy vyráběné z této ocely standardně povlakovány vrstvou AlTiN.
