857075V Rychlořezná ocel HSS Co5 DIN 847
Upínací prvek - upínací díra
Typ N
Úhel šroubovice = 0°, úhel čela = 0°

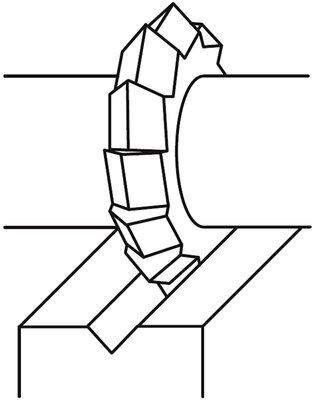

Ostří na obvodě oboustranné úhlové frézy.
Materiál HSS Co5

Popis produktu

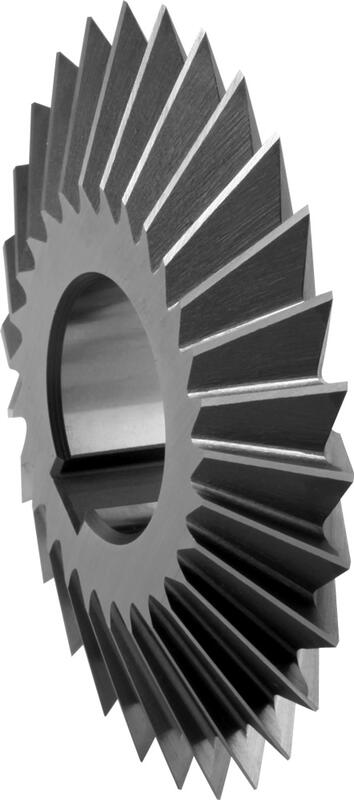

Frézy úhlové oboustranné, souměrné, vyrobené z rychlořezné oceli HSS Co5, dle normy DIN 847, vhodné na úhlové drážky, pro obrábění ocelí, nerezových ocelí, litiny, titanu, slitin titanu, mědi a slitin mědi.

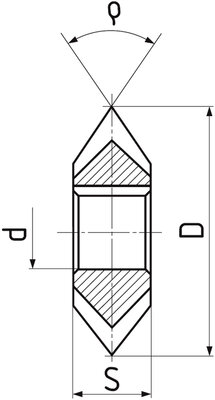

ϱ
±30'
D
js 16
S d
H 7
Z Kód zboží Cena/ks Skladem Počet ks
45 50 8 16 16 857075V.045050 2 110,- Kč 1 794,- Kč Ano
45 63 10 22 16 857075V.045063 2 486,- Kč 2 113,- Kč Ano
45 80 12 27 20 857075V.045080 2 977,- Kč 2 530,- Kč Ano
45 100 18 32 20 857075V.045100 5 151,- Kč 4 378,- Kč Ano
60 50 10 16 16 857075V.060050 2 181,- Kč 1 854,- Kč Ano
60 63 14 22 16 857075V.060063 2 569,- Kč 2 184,- Kč Ano
60 80 18 27 18 857075V.060080 3 130,- Kč 2 661,- Kč Ano
60 100 25 32 20 857075V.060100 5 315,- Kč 4 518,- Kč Ano
90 50 14 16 16 857075V.090050 2 293,- Kč 1 949,- Kč Ano
90 63 20 22 16 857075V.090063 2 739,- Kč 2 328,- Kč Ano
90 80 22 27 18 857075V.090080 3 282,- Kč 2 790,- Kč Ano
90 100 32 32 20 857075V.090100 5 488,- Kč 4 665,- Kč Ano

Řezné podmínky


Materiál

Pevnost

Ap

Vc
fz(mm/z)
Ø 50

Ø 63

Ø 80

Ø 100
P.1 | Automatové a konstrukční oceli ≤ 600 N/mm² 0,8xS 37.5 0.03 0.035 0.04 0.045
P.3 | Nástrojové oceli nízkolegované ≤ 1100 N/mm² 0,8xS 18 0.03 0.035 0.04 0.045
P.4 | Zušlechtěné oceli ≤ 900 N/mm² 0,8xS 25 0.03 0.035 0.04 0.045
P.6 | Nástrojové a zušlechtěné oceli > 1100 N/mm² 0,8xS 16 0.021 0.025 0.028 0.0315
M.2 | Nerezové oceli 750 - 850 N/mm² 0,8xS 10 0.03 0.035 0.04 0.045
K.1 | Litina (≤ 240 HB) ≤ 820 N/mm² 0,8xS 30 0.03 0.035 0.04 0.045
K.2 | Litina (> 240 HB) > 800 N/mm² 0,8xS 22 0.03 0.035 0.04 0.045
N.4 | Měď, slitiny mědi, mosaz a bronz ≤ 800 N/mm² 0,8xS 60-100 0.03 0.035 0.04 0.045
S.2 | Titan a slitiny titanu ≤ 1250 N/mm² 0,8xS 9 0.021 0.025 0.028 0.0315

Výpočty řezných podmínek

Vlastnosti produktu

Upínací prvek - upínací díra

Upínací prvek - upínací díra

více +
Upínací díra s podélnou drážkou pro pero dle DIN 138.
Úhel šroubovice = 0°, úhel čela = 0°

Úhel šroubovice = 0°, úhel čela = 0°

Materiál HSS Co5

Materiál HSS Co5

více +
Vysoce výkonná rychlořezná ocel s dobrou houževnatostí pro frézy a pro frézování materiálů do pevnosti 1200 MPa.
Typ N

Typ N

více +
Univerzální použití. Vhodné pro materiály do pevnosti 900 Mpa.
Ostří na obvodě oboustranné úhlové frézy.

Ostří na obvodě oboustranné úhlové frézy.
